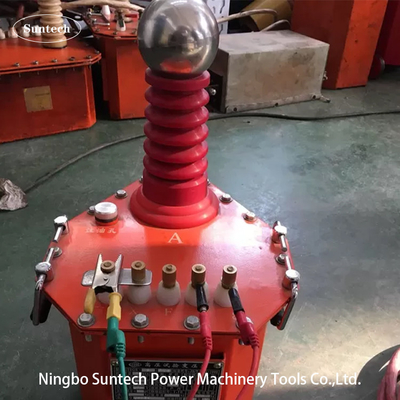

12kVA 電源周波数 電気試験用電圧試験装置

電源周波数 耐電圧試験装置

1主要な特徴
CQSBシリーズの高電圧試験トランスフォーマーには,小さいサイズ,軽量,そして強力な汎用性があります.各大小の高電圧試験室 (ステーション) で広く使用されている機器に加えて試験コンソールは,電源周波数に対応する電圧の完全な試験装置を構成します.

2適用範囲
電源システム操作機器のAC耐電圧試験,絶縁ツールの絶縁性能試験を行い,60kVの電源周波数耐電圧試験の要件を満たす.このセットは,主に10kVのスイッチ機器耐電電圧試験に使用されます放電ギャップ放電電電圧,および雷止め器AC基準電圧試験

3使用条件
1) 高さ: ≤1000m
2) 周囲温度: -20°C+50°C
3) 比較的空気湿度: ≤80%,冷却なし
4) 耐震性: ≤8
5) 地面の水平加速3.0m/s2 地面の垂直加速1.5m/s2
6) 電源電圧の波形は実際のシナス波で,波形歪みの割合は3%未満
7) 信頼性の高い接地点を設定し,接地抵抗 <0.5Ω
8) 設置場所:屋内と屋外

4. 技術基準を遵守する
GB50150-2016 電気機器の設置技術 電気機器の譲渡試験規格
Q/CSG1205019-2018 電力機器の譲渡受付規則
GB 26861-2011の一部 高電圧実験室の電気電力安全作業規則
DL 5009.3-2013 電気発電所の安全作業規則 第3部分:サブステーション
JB/T9641試験トランスフォーマー
GB10229 原子炉
GB1094.1 GB1094.5 電源トランスフォーマー
GB/T311.1 高電圧電源伝送装置と変換装置の隔離と調整
GB/T16927.1 高電圧試験技術 第一部 一般試験要件
GB/T16927.2 高電圧試験技術 第2部分 測定システム
GB7328 トランスフォーマーと原子炉の音量測定
GB/T509 電力トランスフォーマー試験ガイド
GB4208 保護層
GB/T191 梱包,保管及び輸送のグラフィックマーク
DL/T 848.2 高電圧試験装置の一般的技術条件 第2部分:電源周波数高電圧試験装置
GB5273 トランスフォーマー,高電圧電気機器およびブッシング用端末
GB/T11920 発電所の電気部品の中央制御装置に関する一般的技術条件
IEC60-1 高電圧試験技術
DL/T 846.1 高電圧試験装置の一般的技術要求 第1部分:高電圧分割器の測定システム

5設備の構成
1) 充電可能な交流試験トランスフォーマー CQSB ((J) -12kVA/60kV/0.2kV 1セット
2) 1つのコンソール (電圧調節器を含む) TC-12kVA/0.22kV
3) 保護電流制限抵抗 BHR- 0.2A/0.6kΩ 1 pc

6総合的な技術パラメータ
1) 定位電源: 12kVA
2) 作業電源: 220V
3) 作業周波数: 50Hz
4) 定数出力電圧:60kV (AC)
5) 定数出力電流: 0.2A
6) 隔熱レベル: 指定電圧の1.1倍の無負荷状態で10分間保持し,すべての部品は正常です.
7) 波形:シナス波
8) 波形歪み: <3%
9) 動作時間: 定位容量下での連続作業5分
10) 温度上昇:各部品の温度上昇は,指定運転条件では ≤ 65K です.
11) 高電圧安定性,小さなランダム波動,電源電圧が10% ±10% 変化した場合 ≤1%
12) 試験トランスフォーマーとコンソールは別々の構造物である.
13) 設備の使用寿命: 10年以上
