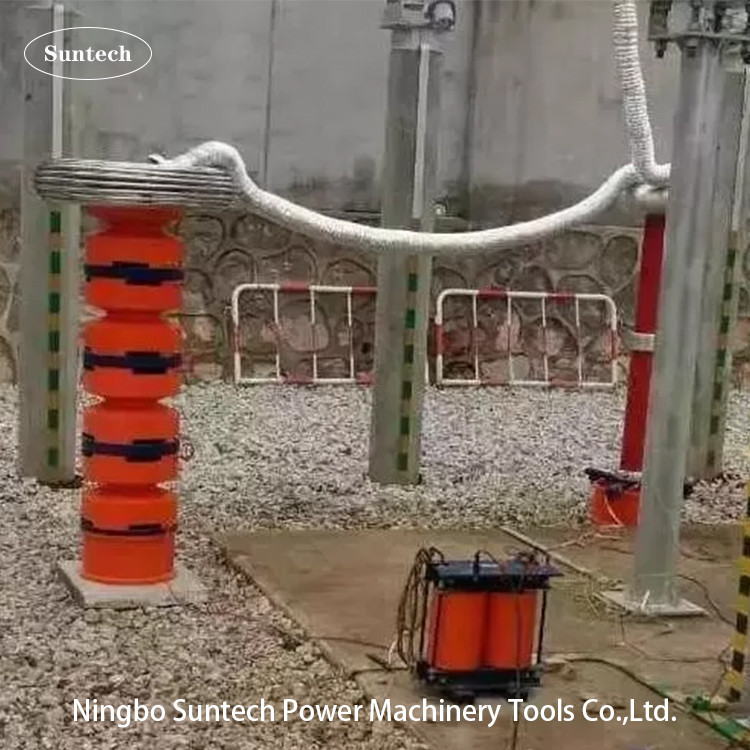

132KV GIS テスト用の 携帯可変周波数共鳴 抵抗電圧試験セット
I. 適用:
このテストセットモデルCHX-275KVA/275KVは,132KVおよびGISクラス以下のために設計されています.現場AC変頻共鳴回路技術による電圧試験に耐える.最高電圧は275KVを超えない.試験頻度は30〜300Hz.作業周期は60分を超えない.
試験セットモデルを並行して使用します.CHX-275KVA/275KVまた,次の AC hipot 試験も行えます.
1中電圧XLPEケーブルでは55KVと5Aを超えない. 45KVとクラス以下では.
2についてo 中圧XLPEケーブルでは110KV以上と2A以上,Classは66KV以下です.
3について中電圧GISでは275KV以上と1A以上で,132KV~170KVとクラス以下です.
4電力モーターまたは発電機では45~55Hzの範囲で55KVと5Aを超えない.
5中圧スイッチ装置と電源トランスフォーマー132KV以下で 低圧です
試料セットは様々な種類で作れます異なる連続型モデル異なる中等電圧に応じて,連続または並列接続の試験反応器を通して試験アプリケーションに耐えるし,各セットの構成数,同様のモデルは次の項で他の典型的なモデルを見ることができます..
2主な成分:
| SN: 税理士 | 部品の名称 | タイプと仕様 | QTYは | 各重量 | 各次元 |
| 1 | 変頻電源 | FKVF 20kW/380V | 1本 | 20kg | 440*360*360mm |
| 2 | 興奮トランスフォーマー | CQSB ((J) 15kVA/15KV,3KV | 1本 | 50kg | 520*350*550mm |
| 3 | HV共鳴試験炉 | CHX (kf) -55kVA/55kV | 5個 | 60kg | D480*H520mm |
| 4 | 容量分割器 | TRF-300kV/1000pF | 1セット | 35kg | D170*H1850mm |
| 5 | 特殊試験用アクセサリー | 1セット |
注記:1負荷コンデンサータは,電源モーター,発電機,電源トランスフォーマーを45~65Hzでテストするときにオプションになります.
2試験原子炉は,各パーツに18KV,20KV,22KV,40KV,44KV,50KV,54KV,55KVを生産することができる.
III 試験原則:
VF:変速電源 T:興奮トランスフォーマー
L:試験炉 Cx:試験機器 MOA1: 雷止め器
C1,C2:電圧分割器 (C1は高電圧アーム,C2は低電圧アーム)
V.試験配線図 (例えば):
V. 一般的な技術データ:
VI. メインの測定・制御ソフトウェアパネル:
注: これはパラメータ設定のための開始テスト前のソフトウェアパネルです.
配達用木製ケースの梱包リスト
| 事件番号 | 梱包された商品名 | モデル&スペック | 木製のケースの商品の量 | 木製ケースの寸法 (cm) | ケース総重量 | 事件番号 | コメント |
| 6 - 1 | VF電源 | FKVF-20kW | 1本 | 55*47*60 | 45kg | 1 | |
| 6 - 2 | 興奮トランスフォーマー | CQSB ((J) 15kVA | 1本 | 67*51*87 | 110kg | 1 | |
| 6 - 3 | HV 原子炉 | CHX (kf) -55kVA/55kV | 5個 | 141*98*82 | 619kg | 1 | ケースを1個詰め |
| アクセサリーボックス | 試験用ケーブルと手帳を含む | 1セット | |||||
| 6 - 4 | 電圧分割器 | TRF-300kV-1000pF | 1本 | 178*57*51 | 80kg | 1 | |
| 6 - 5 | コロナリングは 隔離器,原子炉 | 1セット | 90*90*94 | 56kg | 1 | ケースを1個詰め | |
| 分隔器の支柱 | 1本 | ||||||
| 6から6 | 原子炉の絶縁基 | 28KV,165KV それぞれ | 2個 | 63*63*123 | 52kg | 1 | |
| 合計 | 962kg | 6 木製ケース |
VIII.アクセサリー
IX.その他のオプションモデル
1場所でのGISテストのために
| モデル | 定数電圧 | 定数出力電流 | 定数出力 |
適用する (45Hzから開始) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | 72.5KV以下GIS用 |
| CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | 72.5KV以下GIS用 |
| CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | 123KV以下のGISについて |
| CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | 145KV以下GIS用 |
| CHX-275KVA/275KV | 275KV | 2A | 275KVA | 170KV以下のGISについて |
| 特別要求は注文でできます | ||||
2. 45KV XLPEケーブルの現場試験
| モデル | 定数電圧 | 定数出力電流 | 定数出力 | 最大適用量 |
| CHX-108/54 | 54KV | 2A | 108KVA | 45kVケーブル≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | 45kVケーブル≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | 45kVケーブル≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | 45kVケーブル≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | 45kVケーブル≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | 45kVケーブル≤10km |
| 特別要求は注文でできます | ||||
3. 66KV XLPEケーブルの現場試験
| モデル | 定数電圧 | 定数出力電流 | 定数出力 | 最大適用量 |
| CHX-160/80 | 80KV | 2A | 160KVA | 66kVケーブル≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | 66kVケーブル≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | 66kVケーブル≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | 66kVケーブル≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | 66kVケーブル≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | 66kVケーブル≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66kVケーブル≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66kVケーブル≤20km |
| 特別要求は注文でできます | ||||
X.GIS用のIEC62271-203:2011の施設内の隔離試験標準表
XI.XLPEケーブルに関するIEC60840:2011の現場隔熱試験標準表
