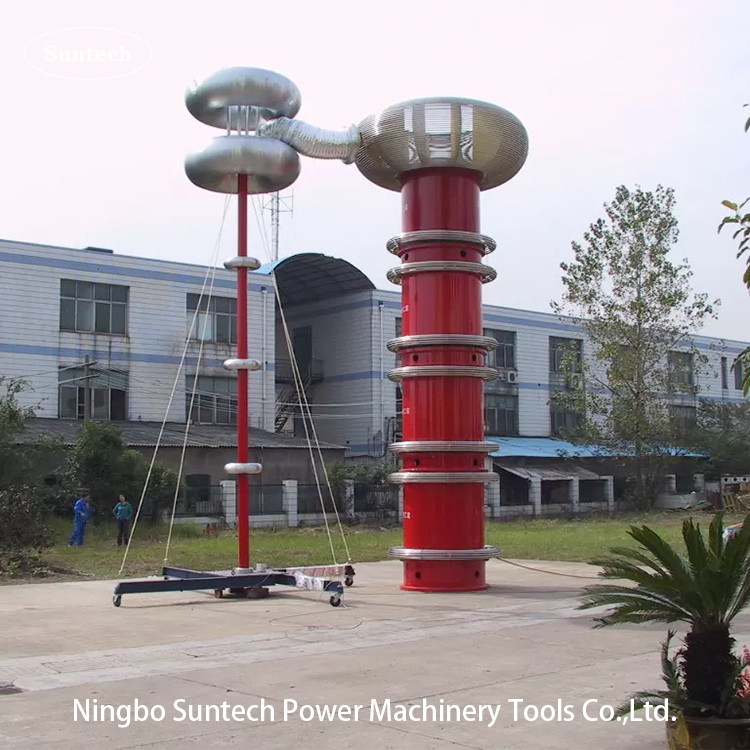

900kV 4500kVA シリーズ レゾナンス テスト セット

試験中の機器使用関係表

2設備の主要技術パラメータ
システム技術指標
定数出力: 380V±10% (三相) 50Hz
変頻電源の定位出力: 400kW
定数出力: 4500kVA
定数出力電圧: 900kV
出力相番号:単相
周波数調整範囲:20Hz~400Hz,周波数が設定範囲内で調整されたとき,電圧は恒定出力
出力周波数解像度:0.01Hz
出力周波数不安定性: ≤0.05%
出力電圧波形はシナス波で,波形歪み率は ≤1.0%
運転時間: 定位容量下での連続運転60分
断熱レベル: 定数電圧の1.1倍未満の電圧に1分耐える
品質因数:Q>60 (f=30Hz)
変動周波数電源容量: 400kW (プッシュ・プル線形増幅器)

3システムの主な機能:
1) 変動周波数電源は,完全なシナリオ波出力と低い波形歪みを持つ線形電源増幅回路を採用
2) 自動電圧安定調整機能
この装置には,様々な保護機能が組み込まれています. 放電故障保護,過電圧,過電流設定保護,出力短回路保護など.,ブートゼロ保護,ブリッジアーム増幅器回路保護,電源曲線保護など装置は試験用人員の安全を確保するため,試験出力電圧を直ちに遮断し,主回路電源を切断する.試験製品と試験システム
4) 高電圧測定信号は高電圧と低電圧回路を完全に隔離するために光ファイバーで送信されます
5) 2つの制御モード:自動/手動
6) 320*240 点の液晶ディスプレイと複数の回転マウスは,人間と機械の友好的インターフェース,簡単で迅速な操作と配線を提供し,本当に"ただそれを見てください"
7) 同期電圧,電流,周波数表示
8) 出力周波数は20〜300Hzの範囲内で継続的に調整できます
9) 出力電圧は0~350Vの範囲内で継続的に調整できます
10) 振動抵抗電圧試験機能
11) 自動共鳴周波数検索機能により,複数の自動周波数掃射周波数帯を設定できます

4システム表示機能:
1) 大きな画面のディスプレイで,出力電圧,出力電流,周波数,環境温度,出口気温,変頻電源出力電圧波形,日時倒数時間,故障情報など
2) 試験電圧と時間などの試験パラメータを設定する機能があります.

5製品の他の特徴:
1) 装置内の油で満たされた装置は油を漏らさない.
2) 装置内の金属殻はすべて,耐腐蝕性および耐腐蝕性処理されており,コーティングは均一で美しい.主な部品には,不?? 鋼の名札と端末標識があります.
(3) 装置は,屋内と屋外で保管,組み立て,分解可能であり,保護機能は完全である.製造者は,制御装置,トランスフォーマー,原子炉などに装置の位置は1.1 倍 定位電圧で,高電圧側標本が試験中に地面にフラッシュオーバーした場合,身体に損傷を与えず,試験装置は有害な機械的および熱的ストレスを引き起こさない電気性能が損なわれたり
4) 機器の各部品には,国家標準に準拠する名札があり,文字と記号は明確で耐久性があります.設備が正常に動作しているときに名札がはっきり見える.
