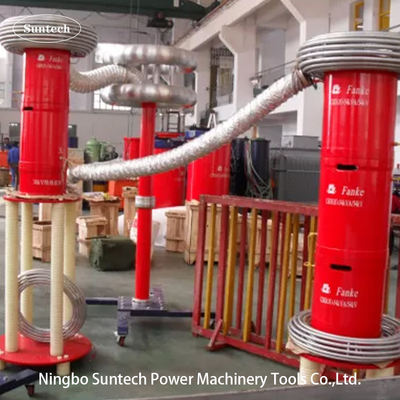

35KV 132KV HVケーブル試験装置 AC 抵抗電圧試験

35KV 132KV HVケーブル試験装置 AC 抵抗電圧試験

  • 35KV 132KV HVケーブル試験装置 AC 抵抗電圧試験
35KV 132KV HVケーブル試験装置 AC 抵抗電圧試験
商品の詳細:
起源の場所: ニンポー、中国
ブランド名: Ningbo Suntech Power
証明: ISO9001
モデル番号: CHX-810KVA/54KV,135KV
お支払配送条件:
最小注文数量: 1単位
価格: Negotiable
パッケージの詳細: エクスポート 標準 木製ケース 防煙用
受渡し時間: 25~45 営業日
支払条件: T/T
供給の能力: 10単位/2ヶ月
連絡先
詳細製品概要
試験原理: 変頻共鳴回路 テスト項目: AC 52KV,132KV未満の電圧試験に耐える
最大容量: 810KVA 最高。電圧: 54KV, 135KV
試験頻度: 30-300Hz 作業サイクル: 60 分
テスト正確さ: 1.5%以下ではない 出力波形: 良いシナス波
試験用ケーブルの長さ: 35KVケーブル5km,1KVクラス1km 試験基準: IEC 60060-1:2010;IEC 62271-203:2011 GIS,IEC 60840:2011 XLPEケーブルについて
ハイライト:

132KV HVケーブル試験装置

,

AC 抵抗 HV ケーブル 試験 機器

35KV /132KV Hvケーブル試験装置 30-300Hz,共鳴抵抗電圧試験セット

特徴

1この耐電圧装置は,小容量,軽量,携帯テストシステムを持っています.
2. 電力供給は,220V単相電源または380V単相電源を採用し,現場での電源収集に便利です.
3原子炉は,乾燥エポキシス鋳造を採用し,それは美しく信頼性があり,あらゆる種類のケーブルに適しています.
4国際標準の5%未満の低和音技術で装備し,高電圧の和音損傷から主要なトランスフォーマー,発電機,その他の機器を保護します.
5国際標準に従ってピーク値のモニタリングの機能を装備し,リアルタイムで高電圧テスト波形をモニタリングすることができます.
6操作が簡単でLEDスクリーンも大きい
7独自のマイクロプリンタで,いつでもテストデータをプリントして保存します.

適用:
ケーブル 変動周波数共鳴システム
発電機周波数耐電圧試験装置
サブステーションの電気機器 AC 抵抗電圧試験システム


I. 製品の使用:


このテストセットモデルCHX-810KVA/54KV,135KVは,35KVと110KVクラスのXLPEケーブルのために設計されています.現場AC変頻共鳴回路技術による電圧試験に耐える.最高電圧は54KVまたは135KVを超えない.試験頻度は30〜300Hz.作業周期は60分を超えない.5km以内のXLPEケーブル35KVと1km以内の132KVクラスの電圧試験に耐えるACの予防試験または手渡し試験を行うために顧客を助けることができます..

セットの試験範囲は次のとおりです.

1. 35kV/300mm2ケーブル5km,試験容量 ≤0.97uF,試験周波数30-300Hz,試験電圧52kV,試験時間は60分.

21, 2, 3公里132kV/630mm2ケーブル,試験容量 ≤ 0.201uF,試験周波数30-300Hz,試験電圧128kV,試験時間60分.





II. 一般的な技術データ



  1. 定位電源: 810kVA
  2. 入力電源:三相 380V 電圧,周波数は 50Hz
  3. 定位電圧: 54kV 135kV
  4. 定数電流: 15A,6A
  5. 作業周波数: 30〜300Hz
  6. 装置の出力波形:シナス波
  7. 波形歪み率:出力電圧波形歪み率 ≤ 1%
  8. 作業時間: 定位負荷下では連続60分許容; 過圧 1.1 × 1分
  9. 温度上昇:定位負荷で60分連続運転後,温度上昇 ≤65K
  10. 品質因数:デバイスそのものはQ≥30 (f=45Hz)
  11. 防護機能: 試験用製品の超電流,超電圧,フラッシュオーバー保護 (詳細については,変頻電源セクションを参照)
  12. 測定精度: システムの有効値 1.5;


III. 主要な構成要素:



SN: 税理士 部品の名称 タイプと仕様 QTYは 各重量 各次元
1 変頻電源 FKVF-30kW/380V 1本 35kg 480*480*520mm
2 興奮トランスフォーマー CQSB ((J) 30kVA/2.5KV,5KV 1本 体重は130kg 550*550*580mm
3 HV共鳴試験炉 CHX (kf) -81kVA/27kV/34H 10個 75kg D480*H520mm
4 容量分割器 TRF-150kV/2000pF 1セット 30kg D200*H1250mm
5 特殊試験用アクセサリー   1セット














IV 試験原則:
35KV 132KV HV Cable Testing Equipment For AC Withstand Voltage Test 0

VF:変速電源 T:興奮トランスフォーマー
L:試験炉 Cx:試験機器 MOA1: 雷止め器
C1,C2:電圧分割器 (C1は高電圧アーム,C2は低電圧アーム)



VI.アクセサリー

  • 配件箱
  • 電源の入力ケーブル
  • 電源の出力ケーブル
  • 興奮変圧器の出力ケーブル
  • システム接地ケーブル
  • 原子炉の並行ケーブル
  • HV計測ケーブル (電圧分割器の信号出力ケーブル)
  • HV出力ケーブル (分割する原子炉,分割する物体)
  • 断熱式支架基
  • 135KVのテストのためのコロナリング
  • 最終試験報告書,品質証明書,使用説明書,梱包リストが提供されています.


VII.その他のオプションモデル



1場所でのGISテストのために

モデル 定数電圧 定数出力電流 定数出力

適用する

(45Hzから開始)

CHX-135KVA/135KV 27KV*5 1A 135KVA 72.5KV以下GIS用
CHX-270KVA/135KV 27KV*5 1A 135KVA 72.5KV以下GIS用
CHX-216KVA/216KV 27KV*8 1A 216KVA 123KV以下のGISについて
CHX-270KVA/270KV 27KV*10 1A 270KVA 145KV以下GIS用
CHX-275KVA/275KV 275KV 2A 275KVA 170KV以下のGISについて
特別要求は注文でできます





2. 45KV XLPEケーブルの現場試験

モデル 定数電圧 定数出力電流 定数出力 最大適用量
CHX-108/54 54KV 2A 108KVA 45kVケーブル≤1km
CHX-216/54 54KV 4A 216KVA 45kVケーブル≤2km
CHX-324/54 54KV 6A 324KVA 45kVケーブル≤3km
CHX-432/54 54KV 8A 432KVA 45kVケーブル≤4km
CHX-540/54 54KV 10A 540KVA 45kVケーブル≤5km
CHX-1080/54 54KV 20A 1080KVA 45kVケーブル≤10km
特別要求は注文でできます



3. 66KV XLPEケーブルの現場試験

モデル 定数電圧 定数出力電流 定数出力 最大適用量
CHX-160/80 80KV 2A 160KVA 66kVケーブル≤0.5km
CHX-320/80 80KV 4A 320KVA 66kVケーブル≤1km
CHX-640/80 80KV 8A 640KVA 66kVケーブル≤2km
CHX-960/80 80KV 12A 960KVA 66kVケーブル≤3km
CHX-1280/80 80KV 16A 1280KVA 66kVケーブル≤4km
CHX-1600/80 80KV 20A 1600KVA 66kVケーブル≤5km
CHX-3200/80 80KV 40A 3200KVA 66kVケーブル≤10km
CHX-9600/80 80KV 120A 9600KVA 66kVケーブル≤20km
特別要求は注文でできます
