小型のACヒポット試験装置 パワー周波数試験補償炉

超軽電力周波数試験 補償炉,AC 抵抗電圧テストセット,ポータブルタイプ

I. 製品説明

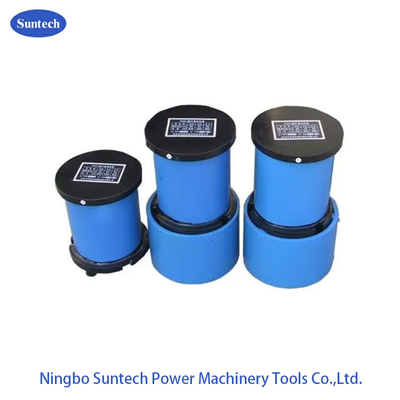

FKDKシリーズの超軽電力周波数試験補償炉は,乾式設計の1つのポータブルな補償高電圧電流ユニットです.テストセットの各パーツの重量を減らすために,通常,携帯電源周波数AC hipotテストセットと組み合わせた使用です.電気機器の小規模・中規模な電源の フィールド交換・修理・予防試験のために 機能する電源周波数50/60Hz

サイズが小さく軽く 持ち運べるデザインでそして,ACホプトテストのマッチされた電圧調節器の制御入力容量を,テスト電流の補償によって,目標電圧の以下に最大でセットします..

通常は,より多くのパーツの組み合わせを使用して,対称回路でテスト対象と接続され,大規模テスト電流出力を得ます.

II. 適用:

• 電力周波数 AC or DC電圧 工場試験に耐える HV電気機器,部品,隔熱材料の種類
• 中小型の電気発電設備の現場移転,修理,予防的な現場試験
• 短ケーブルの交流電圧耐性試験
• 電力周波数電圧 絶縁ツールと絶縁ブーツの源 (手袋) 抵抗
• スイッチギア,トランスフォーマー,モーターなどのためのACテスト;様々な工場や研究所で電気テストに使用されています.

III.各部品の技術指数:

1定位電圧と電流

• 3つの出力端末:A1X A2X A3X
• 定数電圧 (kV): 30 25 20
• 定数電流 (mA): 150 250 300

2定番周波数 50Hz

3作業方法: 300 mA で,10 分間連続作業

250 mAで30分間連続で動作する.

150 mAで,120分連続動作する.

4サービス条件:T:-20°C~45°C H:≤85%

5サイズ: φ220×270

6体重17kg
