| 起源の場所: | ニンポー、中国 |
| ブランド名: | Ningbo Suntech Power |
| 証明: | ISO9001 |
| モデル番号: | CQSB-500KVA/500KV |
| 最小注文数量: | 1単位 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | エクスポート 標準 木製ケース 防煙用 |
| 受渡し時間: | 45~75 営業日 |
| 支払条件: | T/T,L/C |
| 供給の能力: | 5単位/2ヶ月 |
| 試験原理: | 電源周波数試験トランスフォーマー回路 | 試験基準: | IEC60060-1:2010 |
|---|---|---|---|
| 最大容量: | 500KVA | 最高。電圧: | 500KV |
| 使用: | 工場におけるACヒポット試験 電力トランスフォーマー,ガス隔離式スイッチギア,ブッシング,アレスターおよび隔離材料の品質検査 | 構成要素: | 制御コンソール,電圧調節器,シリンダー型試験トランスフォーマー,保護抵抗,電圧分割器 |
| 試験頻度: | 50Hzか60HZ | 作業サイクル: | 60分 または注文で作る |
| テスト正確さ: | 少なくない 1.0% | 出力波形: | 純粋な正弦波 |
| デザインの特徴: | PD フリーデザイン,純粋電力周波数試験,シリンダー型試験トランスフォーマー,安装が簡単 | ||
| ハイライト: | 500KVA 高電圧試験装置,PD フリー AC トランスフォーマー試験システム,電源周波数交流トランスフォーマー試験システム |
||
PD フリー AC トランスフォーマー テスト システム, PD フリー HV タイプ トランスフォーマー テスト ストレージ 抵抗 システム
I. 製品説明と適用:
CQSBシリーズのPDフリー電源周波数試験トランスフォーマーシステムは,主に電工製品や隔熱材料または隔熱構造のための電源周波数電圧に対応するために使用されます.試験対象のPDフリーパワー周波数試験電源などトランスフォーマーに使用されます.,相互誘導,アレスターなど,それは広く電気工事製造部門,電力操作部門,R&D機関と高等教育機関で使用されます.システムの電圧分割器は,PD信号のコップリング端末があり,2または4チャネルを備えたPD分析器 (オプション) を通して,試験対象のPD検出が実現できます.
モデルCQSB-500KVA/500KVは,出力500KV試験電圧と1A試験電流への連続接続で2つの積み重ねられるシリンダー型試験トランスフォーマーを持っています. 作業サイクルは60分オン,60分オフです.
これまでは,このテストセットは,異なる電圧耐性テストアプリケーションに応じて,多くの異なる連続型モデルを形成していた.同様のモデルは,次の項で他の典型的なモデルを見ることができます.
II. 主要な構成要素:
例えばモデルCQSB-500KVA/500KV
| SN: 税理士 | 部品の名称 | タイプと仕様 | QTYは | 各重量 | 各次元 |
| 1 | コントロールコンソール | FKGB-500KVA | 1本 | 体重は180kg | 1200*420*820mm |
| 2 | 電圧調節器のキャビネット | DT-500KVA | 1本 | 2500kg | 1100*1050*1250mm |

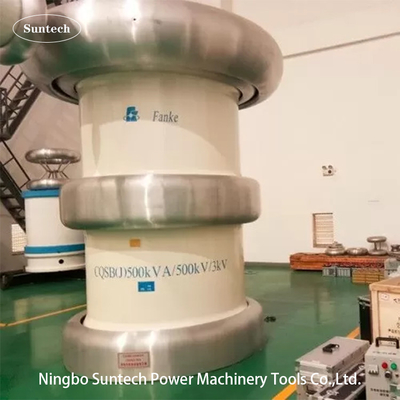

| 3.1 | まず積み重ねられるシリンダー型 試験トランスフォーマー | CQSB-500KVA/250KV | 1本 | 3000kg | D1200*H2800mm |
| 3.2 | 第2回積み重ねられるシリンダー型 試験トランスフォーマー | CQSB-250KVA/250KV | 1本 | 2400kg | D1200*H2500mm |

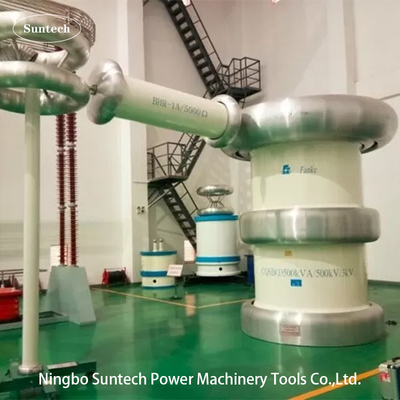

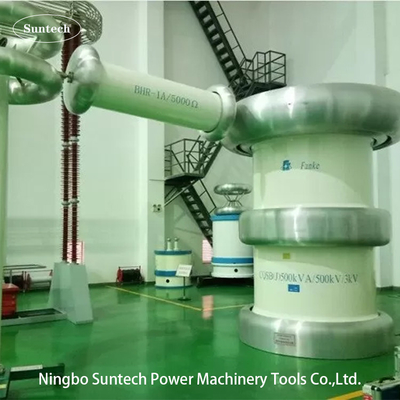

| 4 | 保護抵抗 | BHR-1A/500KV | 1個 | 120kg | D380*L850mm |
| 5 | 接続容量を持つ電圧分割器 | TJF-500KV/500pF | 1セット | 200kg | D320*H6000mm |
| 6 | 特殊試験用アクセサリー | ||||
| 注: 特別要求は注文でできます. | |||||
適用対象
IV. 技術的特徴
V. 試験接続図 (例:モデルCQSB-500KVA/500KV):
VI. 利点
一般的な技術データ:
VIII. その他のオプション部品
IX.その他の典型的なモデル
1単一トランスフォーマー型:
| モデル |
定数容量 (KVA) |
LV入力電源 (KV) | 定数出力電圧 (KV) |
シリンダートランスフォーマー寸法 D× H(mm) |
体重 (kg) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2. 積み重ねられるシリンダートランスフォーマー型:
| モデル |
定数容量 (KVA) |
LV入力電源 (KV) | 定数出力電圧 (KV) |
シリンダートランスフォーマー寸法 D× H(mm) |
体重 (kg) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
