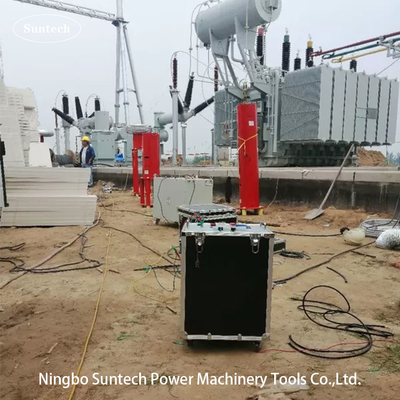

108kVA 27kV 100kVシリーズ 高電圧共鳴試験システム 携帯型

連続共鳴試験装置

1テーマ
1.10kV/300mm2ケーブル,単位長容量0.37uF/km,ケーブル長さ1.4km,試験ケーブル容量0.153uF,試験周波数30-300Hz,試験電圧52kV,電圧耐久時間60min
2. 35kV電源トランスフォーマー電源周波数 AC 抵抗電圧試験,容量 ≤0.02uF,試験周波数 45~65Hz,試験電圧68kVを超えない,試験時間は1分
3試験周波数は30〜300Hzで,試験電圧は100kVを超えず,試験時間は1分です.
2装置の使用環境条件
1周囲温度: -5°C~45°C
2相対湿度: ≤90%,冷却なし
3高さ: ≤1000m
3システムの主要な技術パラメータと機能
1定数容量: 108kVA
2定位電圧: 27kV 100kV
3定数電流: 4A,1A
4電源:単相220V±10%
5作業周波数: 30~300Hz
6周波数解像度: 0.1Hz;周波数不安定: ≤0.1%
7. 作業時間: 定位電源下では15分連続運転が許される.
8. 温度上昇: 定位電源で15分連続運転した後,各部位の温度上昇は≤65Kである.
9出力波形:シナス波,波形歪み率 <1%
10品質因数:装置そのものはQ≥30 (f=45Hzの場合)
11保護: 過剰電流,過電圧,フラッシュオーバー保護 (福報については周波数変換電源セクションを参照してください);
12システム測定精度:有効値 1.5.

配置機器のリスト
