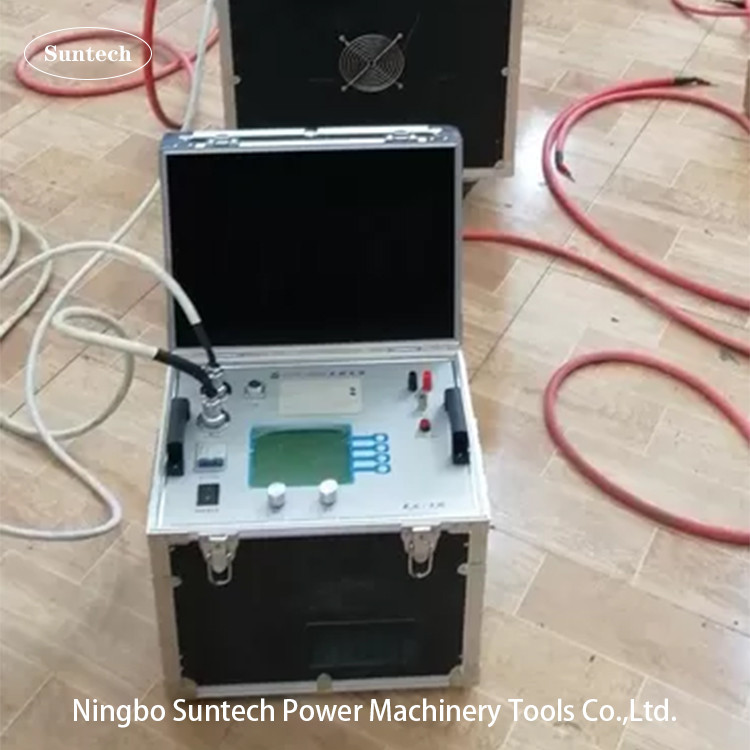

380V 400kVAシリーズ共鳴式試験システム 過電流保護

連続共鳴試験装置

1テーマ
1. 10kV/300mm2ケーブル 3km AC電圧試験に耐える,容量 ≤1.1265uF,試験周波数30-300Hz,試験電圧22kV,試験時間は15分.
2. AC 10kV/2500kVA 主変圧器の電圧試験に耐える,容量 ≤0.01uF,試験周波数45-65Hz,試験電圧は28kVを超えない,試験時間は1分.
3. AC10kVスイッチ,バスバーおよび他のサブステーション機器の電圧試験に耐える,試験周波数は30-300Hzであり,試験電圧は42kVを超えず,試験時間は1分です.
4. 35kV/300mm2ケーブル 2km AC電圧試験に耐える,容量 ≤0.361uF,試験周波数30-300Hz,試験電圧52kV,試験時間60min.
5. ACは35kV/6300kVAの主変圧器の電圧試験に耐える,容量は≤0.01uF,試験周波数は45-65Hz,試験電圧は68kV,試験時間は1分.
6. ACは35kVのスイッチ機器,断路器,その他のサブステーション機器の電圧試験に耐える,試験周波数は30-300Hz,試験電圧は95kVを超えない,試験時間は1分です.

7.220kVの断路器 ACは電圧試験に耐える 試験周波数30〜300Hz 試験電圧368kV 試験時間は1分

2システムの主要な技術パラメータと機能
1定位電源: 400kVA
2定位電圧: 27kV 50kV 400kV
3定数電流: 2A
4連続作業時間: 60分 定数電流下
5装置そのものの品質因数: Q≥30 (f=45Hzの場合)
6システム測定精度:有効値 1.0;
7入力電源: 50Hz 三相 380V
8変頻電源の動作周波数: 40~300Hz
9周波数解像度は0.1Hz
10周波数不安定: ≤0.1%
11試験用製品に対して過電,過電圧,フラッシュオーバーの保護があります.
12環境温度は -150°C~40°C,相対湿度は ≤90%RH,海拔は ≤2000m.

3システムパラメータの選択と決定
単段原子炉は54kVA/27kV/2A/50Hで,合計4段の検証:
1) 10kV/300mm2/3kmケーブルでは,電容は1.1265μF,試験電圧は22KVで,4つの原子炉を並行に使用します.この時点で原子炉の誘導力は12.5Hで,その後:
試験周波数: f=1/2π√LC=42.41Hz
試験電流:I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA メイントランスフォーマー ACは電圧試験に耐える,電容量は0.01μFを超えない,試験電圧は28kVで,原子炉は2つのセクションで連続接続されています.誘導力は113Hその場合:
試験周波数: f=1/2π√LC=149.72Hz
試験電流:I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

3) AC 10kV スイッチ,バスバー,その他のサブステーション機器の電圧試験に耐える,試験周波数は30-300Hz,容量は0.015μFを超えない,試験電圧は42kVを超えない,原子炉は2つの連続接続を採用します誘導力は 113H で,
試験周波数: f=1/2π√LC=122.25Hz
試験電流:I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) 35kV/300mm2/2kmケーブルでは,電容は0.361μFであり,試験電圧は52KVであり,2つの原子炉が連続で,2つの対称で使用されます.この時点で原子炉の誘導力は56.5Hです.そうしたら:
試験周波数: f=1/2π√LC=35.24Hz
試験電流:I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV/6300kVA メイントランスフォーマー ACは電圧試験に耐える,容量は0.01μFを超えない,試験電圧は68kVである.原子炉は4つのセクションで連結され,インダクタンスは240Hです.その場合:
試験周波数: f=1/2π√LC=83.88Hz
試験電流:I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
35kVのスイッチ,断路器など,AC電圧試験に耐える,試験電圧は95kVで,原子炉は4つのセクションで連結され,誘導力は240Hで,その後:
試験周波数: f=1/2π√LC=83.88Hz
試験電流:I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) ACは,220kVのスイッチ,断路器等の電圧試験に耐える,容量は5000pFを超えない,試験電圧は368kV,原子炉は50kVA/50kV/100Hで8回連続,誘導力は960Hその場合:
試験周波数: f=1/2π√LC=72.64Hz
試験電流:I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
