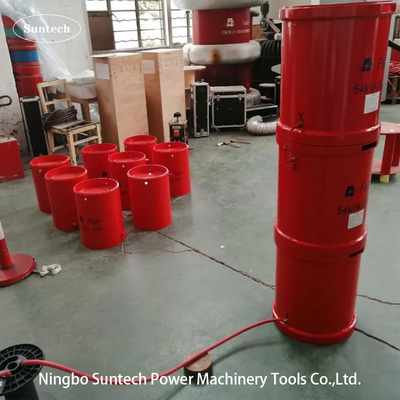

周波数調節型共鳴式試験システム 280kVAシリーズ

周波数調節型連続共鳴試験装置

1装置の適用範囲
1. 10kV/300mm2ケーブルのAC耐電圧試験を満たす,単位長さの容量は0.3755μF/km,ケーブル長さは2000m,試験ケーブルの容量は0.75μF,試験電圧は22kV試験時間は5分.
2. 35kV/240mm2ケーブルAC耐電圧試験を満たす,単位長さの容量は0.175μF/km,ケーブル長さは1000m,試験ケーブルの容量は0.175μF,試験電圧は52kV試験時間は180分.
3. 110kV/630mm2ケーブルのAC耐電圧試験を満たす,単位長さの容量は0.1880μF/km,ケーブル長さは100m,試験ケーブルの容量は0.188μF,試験電圧は128kV試験時間は60分.

2装置は標準に従って
GB10229-88 "原子炉"
GB50150-2016 "電力機器の手渡し試験規則"
DL/T 596-1996 "電動機器の予防試験規則"
GB1094.1-GB1094.6-96 "囲い保護グレード"
GB2900 "電気用語"
GB/T16927.1~2-1997 "高電圧試験技術"
GB 191-2000 "包装,保管および輸送のグラフィック・サイン"
JB/T 9641-1999 "試験トランスフォーマー"
IEC358 (IEC358) "コップリングコンデンサとコンデンサ・ボルト・ディバイダー"
Q/WFK005-2005 "試験トランスフォーマー" ファンケ社 企業規格
Q/WFK008-2004 "テストリアクター" ファンケ・カンパニー エンタープライズ・スタンダード

3装置の環境条件
1周囲温度: -5°C~+45°C
2相対湿度: ≤90%,冷却なし
3高さ: ≤1000m

4第四に,装置の主要な技術性能要求事項
1定位電源: 280kVA
2定数電圧: 35kV 140kV
3定数電流: 2A
4電源:380V±10%
5変頻電源の定位容量: 20kW
6作業周波数 45~300Hz
7周波数調整精度: 0.01Hz;周波数不安定性: ≤0.01%
8. 作業時間: 定位電源下では180分連続運転が許される.
9. 温度上昇: 180 分間連続で動作すると,各部位の温度上昇は ≤ 65K です.
10出力波形:シナス波,波形歪み率 <1%
11品質因数:装置そのものはQ>30 (f=40Hzの場合)
12保護: 過剰電流,過電圧,フラッシュオーバー保護 (詳細については,周波数変換電源セクションを参照してください).
13測定精度:1,5の有効値
