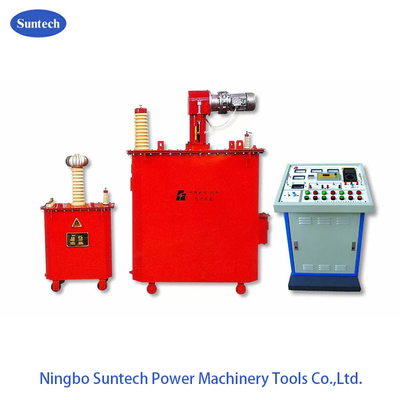

HV電源トランスフォーマーのためのインダクタンスタイプ調整シリーズ共鳴テストセット

誘導性型を調整する連続共鳴試験装置

1テーマ
スワ水力発電所300MWでは 極限電圧は18kV 地電容は2.58μFを超えない 交流電圧テスト テスト電圧は50kV抵抗電圧時間は5分です.

2システム容量
スワ水力発電所300MWでは 極限電圧は18kV 地電容は2.58μFを超えない 交流電圧テスト テスト電圧は50kV抵抗電圧時間は5分ですじゃあ...
試験中に,高電圧側電流はI=2πfCU=2π×50×2.58×10-6×50×103=40.53Aで,システムの定電流は42Aで,定電圧は50kVで設定され,一定の幅を残します.
総仕様設計は2100kVA/50kVで,調節可能な原子炉は800kVA/50kV (16A);固定原子炉は1つ,パラメータは2つの650kVA/50kV/13H;負電圧の要求を満たすことができる.58μF テスト製品
概要: 2100kVA/50kVは,試験製品の2.54μFの電圧要求を満たすことができます.

3システムの主要な技術パラメータと機能
1定数容量: 2100kVA
2定位電圧: 50kV
3定数電流: 42A
4作業周波数:電源周波数50Hz
5出力電圧の波形歪み率: ≤ 1%
6連続作業時間: 定位負荷下5分,1分間に1.1倍超電圧
7定位負荷下で5分連続運転後の温度上昇は ≤65Kである.
8装置そのものの品質因数: Q≥30
9高圧測定精度:有効値 1.5;
10入力電源:三相 380V 電圧,周波数 50Hz
11. 試験製品には過電,過電圧,試験製品のフラッシュオーバー保護機能があります.
12環境温度は-250°C~450°C,相対湿度は90%RH,海拔は3200m.

4連続共鳴の原理の紹介
連続共鳴試験システムは,様々な電容試験製品で交流電圧耐圧試験を行うために使用される装置である.試験に必要な入力電力の容量を大幅に減らすことで特徴づけられています試験装置の体積と重量を減らし,フィールド試験の実施を容易にする.試験機器と試験に必要なインプットの労働と材料コストを大幅に削減.
ファンケは,高電圧試験機器の開発と生産に従事して 20年以上,そして共鳴システムはファンケの旗艦製品です. 現在,ファンケによって生産された数百の共鳴システムは,国内外の電力システムの様々な分野で成功して使用されています.
連続共振システムは,調節感電共振と周波数調節共振に分かれています.この2つの共振は異なる方法で共振を達成します.調節インダクタンスタイプは,インダクタンスを調整することによってテスト回路の共鳴を作る周波数調節型では,試験周波数を調整することで試験回路が共鳴する. しかし結果は同じで,小容量の電源を入力することで,試験製品に必要な大容量出力を得ることができる.振動の基本図は図に示されています
