Name: 耐久性PDフリーAC共鳴テストシステム コロナ誘発性耐電圧テストセット
Brand: Ningbo Suntech Power
SKU: FKWJF 300
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (142 reviews)

ホーム製品高圧ヒューズの排気切替器

耐久性PDフリーAC共鳴テストシステムコロナ誘発性耐電圧テストセット

商品の詳細:

起源の場所:	ニンポー、中国
ブランド名:	Ningbo Suntech Power
証明:	ISO9001
モデル番号:	FKWJF 300

お支払配送条件:

最小注文数量:	1単位
価格:	Negotiable
パッケージの詳細:	エクスポート標準木製ケース防煙用
受渡し時間:	80~90 営業日
支払条件:	L/C,T/T
供給の能力:	5セット / 3ヶ月

連絡先

詳細製品概要

試験原理:	変頻共鳴回路	使用:	ACヒポットテストと誘導抵抗電圧テスト
特徴:	PD無料 10%以上	適用する:	HV電源トランスフォーマー,GIS,電源サブステーション
試験頻度:	150Hz~200Hz または 20~300Hz	作業サイクル:	90分か180分
テスト正確さ:	少なくない 1.0%	以下のための特別な:	現地でのACLDテスト,現地でのPD分析
試験基準:	IEC60076-3-2013;IEC 60060-1:2010;IEC 60840:2011 および IEC 62067:2011 XLPEケーブルについて
ハイライト:	PD フリー AC レゾナントテストシステム , 抵抗電圧 AC レゾナントテストシステム

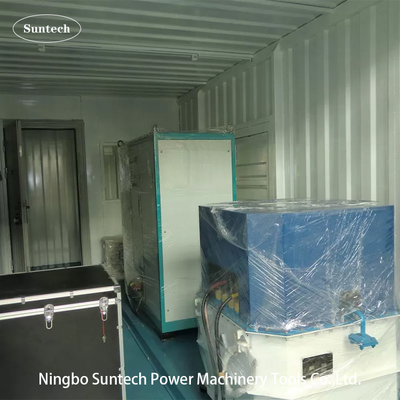

PDフリーAC共鳴テストシステムコロナ誘発性抵抗電圧テストセット

I. 製品説明:

誘導電圧耐圧試験 (IVWT) は,電圧トランスフォーマーにおける最も重要な電圧介質試験の一つである.IEC60076-3-2013 によると,IVWTは,110KVの電源トランスフォーマーのためのルーチンテストと受容試験装置の必要である..

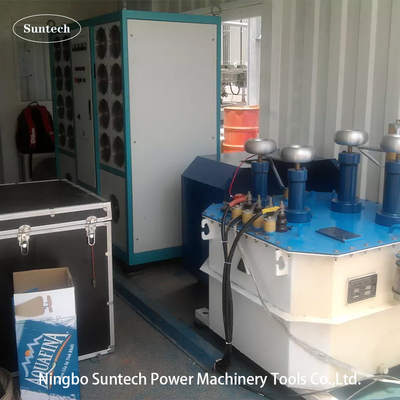

FKWJF-300 非部分放電変頻電源シリアル接続共鳴テストシステムは,非部分放電変頻電源,ステップアップトランスフォーマー,補償炉と電容電圧分割器トランスフォーマー部分放電,誘導抵抗電圧試験システムは誘導の方法でテストを実行します.試験対象のLV側に電圧を適用し,並列共鳴原理の適用で試験回路の周波数を変更することによって大きな興奮電流を生成連続接続共鳴テストシステムは,変頻電源,興奮トランスフォーマー,HV反応器と電容電圧分割器で構成されています.試験対象のコンデンサと反応器は,シリアル共鳴接続を形成周波数調節電源は,電圧の回転電圧を測定するために使用され,超電圧保護信号として動作します.
この試験システムには,大きなスタート電流の問題がない. この試験システムでは,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給するために,電源が電源を供給する.小容量の電源は,電源の30~60倍に相当する試験を完了することができる.これは,現場での試験力の低容量の問題を大きく解決しました.

FKWJF 300KW システムは単相を提供することができます+35KV /150Hz~200Hzの交流電流で,最大630MVA/220kVの電源トランスフォーマーがコイル回転間隔隔性能を,層から層,すなわち軽度の隔離をテストする.均質で不均質な隔熱を含む.

2または4チャネルPD解析器とそのアクセサリー,モデルFKWJF400KWとも部分放出測定 (IVPD) とインダクティブ電圧試験に使用することができます.HV分割器とその配件20~300HzのLC共鳴回路を通過して,交流電流を適用した電圧試験も実行できます.

II. 主要な特徴

装置は安全で信頼性があり超電圧保護,超電流保護,放電 (故障) 保護などあらゆる種類の保護が組み込まれています試験電力が失敗した後の保護ゼロ電圧開始保護,過熱保護など
装置は試験出力電圧を遮断し,主要回路の電源を切断し,試験用人,試験対象,試験システムの安全を確保します.
簡単な接続で操作は簡単で便利です.
サイズが小さく重量も軽く操作が柔軟で現場使用に適しています
マイクロコンピュータの制御を採用し,出力安定性と信頼性が高い.
高電圧出力シナス波の歪みは1%未満で,試験対象には損傷がない.

試験ガイドライン

Durable PD Free AC Resonant Test System No Corona Induced Withstand Voltage Test Sets 0

注: 上記図は電圧トランスフォーマーへの誘導抵抗電圧試験とPD検出のための接続回路です.

PD試験と感電電圧耐性試験では,試験されるトランスフォーマーが大きな電容性試験対象に似ている.トランスフォーマーの容量反応電流は,補償炉の誘導電流によって補償されます.変数周波数電源は,システム全体にアクティブ損失とリアクティブ損失のわずかな部分を供給し,両方の損失は,試験周波数で電気トランスフォーマーの無負荷損失を満たします.興奮トランスフォーマーのHV出力端末に電圧分割器が設置されています主変圧器のLV (低電圧) 側での電圧をピーク電圧計で測定し,主変圧器の電圧比に応じてHV側での電圧を計算する.

主変圧器のブッシング容量は,結合容量として使用される.PD値を測定するためにPDテストに部分放電信号を入力する.

Durable PD Free AC Resonant Test System No Corona Induced Withstand Voltage Test Sets 1

注:上記図は,LC共振原理のAC対応電圧の接続回路である.

IV 主要な構成要素

ポイント	製品名	タイプと仕様	量	コメント
1	PDフリー変速周波数電源	FKWJF-300kW	1本
2	PD自由興奮トランスフォーマー	CQSB ((J) 300kVA	1本
3	PD自由補償炉	CHX (kf) -600kVA/22kV	2個	誘発試験用
4	PD フリー容量電圧分割器	TRF50kV/300pF	1セット	PD サンプリング

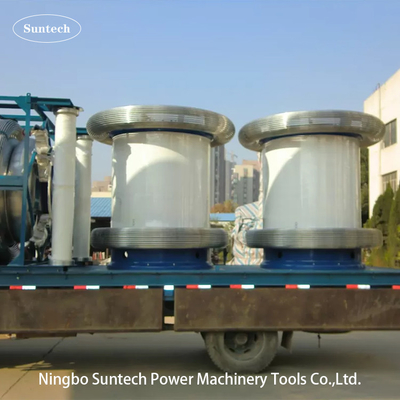

5	HV試験炉	CHX (kf) 500kVA/200kV	2個	レゾナンス電圧に対応する
6	HV容量電圧分割器	TRF-400kV-2500pF	1セット	rezonance voltage サンプリング用
7	主電源トランスフォーマーへのPDテストのためのコロナリング	220KV	3個	PD テスト用

上記の表は例として

V. 一般的な技術データ:

1サービス条件

海面上海拔 ≤ 1000m
環境温度:−10°C−45°C
相対湿度≤90%RH ((20°C)
場所の使用:屋内と屋外
システム周辺には腐食性のある金属や隔熱空気がない
設置し,平らな位置に置く.設置傾き≤5°
信頼性の高い1つの接地点を持つ.接地抵抗<0.5Ω

2. テクニカル仕様

定数入力電源:380V±10%,三相,50Hz
変頻電源の定位出力: 300Kw
定数出力: 1000kVA (共鳴電圧耐圧試験で)
1200kVA (PD自由感電電圧で補償状態に耐える)
最大出力電圧: 400kVまたはOEM
出力段階:単相
変数周波数範囲:20Hz~400Hz,この範囲内で周波数を調節できる
出力周波数解像度:0.01Hz
出力周波数不安定性 ≤0.1%
シヌソイド波の出力電圧.波形歪み因子≤1.0%
試験システムのPDレベル≤10pC
動作時間: トランスフォーマーPD試験では90分,共鳴電圧耐圧試験では60分
断熱レベル: 110%の電圧で1分

VI.アクセサリー

配件箱
電源の入力ケーブル
電源の出力ケーブル
興奮変圧器の出力ケーブル
システム接地ケーブル
原子炉の並行ケーブル
HV計測ケーブル (電圧分割器の信号出力ケーブル)
HV出力ケーブル (分割する原子炉,分割する物体)
分隔器の支柱
試験炉と分割装置のコロナリング
最終試験報告書,品質証明書,使用説明書,梱包リストが提供されています.

VII.その他の典型的なモデル

1 誘導抵抗電圧試験のためのオプションモデル

システムモデル	出力	最大適用量
FKWJF-150KW	150KW	66KVの電源トランスフォーマー
FKWJF-200KW	200KW	110KVの電源トランスフォーマー
FKWJF-300KW	300KW	220KV/630MW以下の電源トランスフォーマー
FKWJF-400KW	400KW	220KV/630MW以上の電源トランスフォーマー
特別要求は注文でできます
