Name: PD フリーAC共鳴試験セット 部分放出試験装置 10pC以上ではない
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: FKWJFシリーズ
Price: 285,715.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

試験原理: 変頻共鳴回路

使用: 誘導電圧抵抗と部分放電試験

デザインの特徴: PDフリータイプ 10pc以上

構成要素: V/F電源,興奮トランスフォーマー,軽いモジュール式試験炉,そして電圧分割器

試験頻度: 150Hz~200Hz または 20~300Hz

作業サイクル: 90分か180分

テスト正確さ: 1.5%以下ではない

出力波形: 良いシナス波

以下のための特別な: 大容量UHV級電源トランスフォーマーの現場試験

原子炉の使用方法: 連続または並列接続

試験基準: IEC60076-3-2013

ハイライト:

150Hzの部分放電試験装置

PD フリーAC共鳴試験セット

変数周波数AC共鳴試験セット

基本情報

起源の場所: ニンポー、中国

ブランド名: Ningbo Suntech Power

証明: ISO9001

モデル番号: FKWJFシリーズ

お支払配送条件

パッケージの詳細: エクスポート標準木製ケース防煙用

受渡し時間: 65~90 営業日

支払条件: L/C,T/T

供給の能力: 5セット / 2ヶ月

ギャラリー

PD フリーAC共鳴試験セット部分放出試験装置 10pC以上ではない

製品の説明

PD フリーレゾナント抵抗電圧テストセットトランスフォーマー誘導電圧抵抗と部分放出テスト

I. 商品の説明:

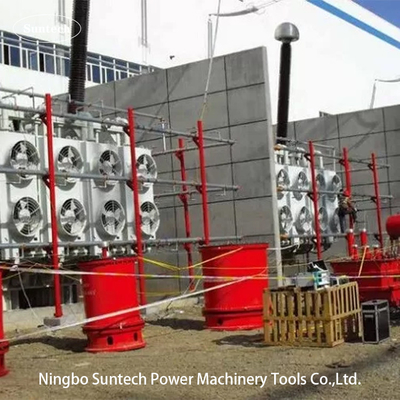

FKWJFシリーズの試験システムは,主にフィールド誘導電圧耐性および110KV以上クラスの電力トランスフォーマーの一部放電試験に使用されます. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer このシステムは,長距離XLPEケーブルやHVGISのテストにも対応するように設計できます.上記の写真は,フィールドで220KVの電源トランスフォーマーをテストするためにファンケによって作られたトランスフォーマー誘導電圧耐性&部分放電テストシステムです.

誘導電圧耐圧試験 (IVWT) は,電圧トランスフォーマーにおける最も重要な電圧介質試験の一つである.IEC60076-3-2013 によると,IVWTは,110KVの電源トランスフォーマーのためのルーチンテストと受容試験装置の必要である..

II.適用対象

110KVの格段隔離装置を持つトランスフォーマー
220KV,500KV,750KV,1000KVクラスのトランスフォーマー
適正な連帯共鳴HV反応器で装備されている場合,GIS,トランスフォーマー,スイッチ,ブッシングおよびケーブルは1000kVを超えない場合,交流電圧耐久性試験を行うことができます.

システム構成

PD フリープッシュ・プル変頻電源&観察&制御キャビネット
PDフリーエキサテーショントランスフォーマー
損失補償試験炉
部分放出試験器具
カップリングストレージディバイザー
必要な試験用品

IV.技術的特徴

線形電源増幅回路設計全シナス波出力波の歪みは少ない
多重保護には:放電障害保護,電圧過剰設定保護,出力短回路保護,ゼロ位置開始保護,ブリッジアーム増幅ループ保護,上の保護のいずれかの種類は,電圧出力はすぐにブロックされます主要ループの電源は,従業員の安全を確保するために切断されます.試験対象と試験システム.
デバイスの信号源は専用チップから生成され,出力周波数安定性は0.0001Hzまで高くなることができます.そして出力電圧は,1%未満の電圧不安定度を保証するシングルチップで制御されています.
試験電圧と時間などの試験パラメータの設定機能,自動および手動制御方法.
電圧の自動安定調整機能で,周波数調節が設定された範囲内で電圧の常時出力.
光学的に制御され,完全に隔離されたHVと低電圧制御ループ.
試験周波数範囲20~400Hzで連続調整可能で,共鳴周波数の自動検索機能.多段階の周波数検出を設定することができる.
液晶ディスプレイと多重回転マウスが制御され,人間とコンピュータのインターフェースが操作や線引きにシンプルで便利です
変頻電源は高透気性磁性材料で遮断され,電場の強烈な障害を防ぎ,測定の精度と安定性を確保する.
この装置は,特別な試験車両とコンテナを一緒に装備することができます.

V. 一般的な技術データ:

1 変頻電源の容量: 3kW~450kW (システムモデルに応じてオプション)

2 定数入力電圧:三相 380V±10%,50Hz

3 試験システムの定数出力電圧:最大1200KV ((特別仕様は注文で作れます)

4 試験システムの電流出力: オーダー可能

5 出力試験周波数:20〜400Hz

6 PD レベル自体: ≤ 5pC 定数出力電圧

7 出力波形:標準シナス波,波形偏差因子 ≤ 1%

8 出力電圧の不安定度: ≤1.0%

9 出力周波数の不安定度: ≤0.05%

10 騒音レベル: ≤ 65dB

11 隔熱レベル:出力/入力端末地面 3kV/AC/1分 ≥

12 作業サイクル: ≥3時間 ((特別仕様は注文で作れます)

13 温度上昇の許容: 定量負荷で連続作業3時間,70Kを超えない

注:特別仕様は注文で作れます.
