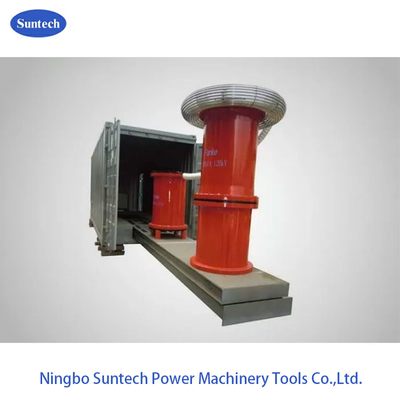

容器型HV試験セット 共鳴性高速高電圧試験システム

変数周波数共鳴 抵抗電圧テストセット 容器型HVテストセット 共鳴 急速テスト

I. 適用:

CHX-(JZ) コンテナ式連続共鳴試験装置は,連続共鳴試験装置の試験装置を複数のコンテナに固定する.観測・制御キャビネットと完全な試験機器の統合設計快速接続のテストのために,クリッパー輸送を目的とする電源配送ボックスと接続労働力を大幅に削減し,フィールド操作に適した試験機器の保守および設置に便利

II 適用範囲

• トランスフォーマーによる耐電圧とPDテスト
• 500KVおよび以下クラスのCVT校正試験;
• 220KV級以下のHV CT/スイッチ/ブッシングのAC hipot試験
• GIS,GILおよび最大220KV級のケーブルに対する交流電圧耐久試験

III 溶液の種類

• 容器型 220kv トランスフォーマー 圧力を耐える部分放出試験の設備と完全な
• 容器式 220kv 高電圧 GIS 変数周波数回数共鳴試験装置
• 容器型高電圧XLPEケーブル変頻共振試験装置
• コンテナ型のHVトランスフォーマー,CVTフィールド校正装置.

注:一部は,装置の大きさにより,水力電気望遠鏡として設計できます.

テスト機のいくつかの部分は,互換性を設計することができます

IV コンテナの基本配置

• 観測&制御室:観測&制御ユニット,例えば制御キャビネットまたはコンピュータ,ピーク値計,部分放出装置などを含む.
• HV試験装置統合ゾーン:変頻電源 (部分放電または一般) を含む,HV (部分放電) 興奮トランスフォーマー,HV試験炉,HV容量電圧分割器.
• 電源配送ユニット: 照明,制御室のエアコン,監視室と制御室の電源配送ループを含む.
• 試験装置の倉庫地区:外部の試験接続線,接続装置および試験および設置のためのツールを含む倉庫.
• 電動水力推進プレートは,HVゾーンで装置を伸ばすまたは自動的にキャビンの戻るようにして仕様の一部のために使用することができます

V. 技術的特徴と利点

• フィールドテストの効率が大幅に向上した
• 観察&制御キャビネットと完全な試験装置の統合設計. 試験線と電源配送箱の接続
• 完全に新しい設計コンセプトによって,加熱,振動,損失の問題を考慮する
• 持ち上げや輸送に便利
• 圧力で密封して防水 防雨 暖かくする
• 特殊な操作台と装置の位置,二次元液圧抗振動装置,試験輸送中に機器の損傷を防ぐ.
• HV 装置と容器の設計において十分な隔離安全距離が考慮された.
• 試験装置のシステムとコンテナの構成パラメータは,顧客のサンプルによって選択できます.
• 電動推進炉は,水力推力装置を装備し,動きが穏やかで安定している場合,ブーストユニットの処理時間を避けるために,固定停滞や振動がない場合.
• 発電機とケーブル制御装置も選択することができます

VI. 主要な構成要素:

• HV 試験炉グループ
• 変動周波数の電源
• 興奮トランスフォーマー
• 電圧分割器
• 小型の操作・制御容器
• HV 試験区域のための1つの標準容器
• テスト用品など
