| 起源の場所: | ニンポー、中国 |
| ブランド名: | Ningbo Suntech Power |
| 証明: | ISO9001 |
| モデル番号: | CHX-3000KVA/150KV |
| 最小注文数量: | 1単位 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | エクスポート 標準 木製ケース 防煙用 |
| 受渡し時間: | 25~35仕事日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 10セット / 2ヶ月 |
| 試験原理: | 変頻共鳴回路 | 使用: | ACはHVケーブルまたはGISの電圧試験に耐える |
|---|---|---|---|
| 最大容量: | 3000KVA またはOEM | Max.Voltage: | 150KV またはOEM |
| 試験頻度: | 20〜300Hz | 作業サイクル: | 60分 またはOEM |
| テスト正確さ: | 1.5%以下ではない | 以下のための特別な: | 長HV XLPEケーブルとGISの現場試験 |
| 試験基準: | IEC 60060-1:2010;IEC 60840:2011 および IEC 62067:2011 XLPEケーブルについて | ||
| ハイライト: | 3000KVAケーブル試験装置,XLPEケーブル試験装置,XLPEケーブルHV試験装置 |
||

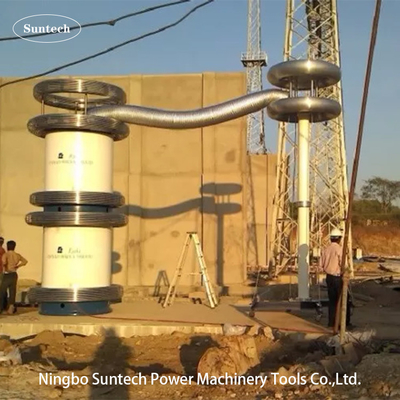

長い HV XLPE ケーブルのための可変周波数共振耐電圧テスト リアクトル
I. アプリケーション:
高電圧テストリアクトルは、可変周波数共振耐電圧回路のHVブースターまたはジェネレーターであり、大容量であり、より高い品質係数を備えた1個のHVを備えています。長距離の高電圧XLPEケーブルテストに特化しています。
Fanke companyは、あらゆる種類の顧客の要求に従って設計を完了し、商品を生産することができます。シリンダー式や鉄タンク式など。
テストリアクトルは、さまざまなテスト対象範囲または顧客の要求に応じて、各ピースの定格電圧に対して130KV、150KV、155KV、200KV、250KV、300KV、350KV、400KVになるように製造できます。最大。各 HV リアクトルの定格電流は 1 ～ 5A、10A、15A、20A、25A、30A です。
II.テスト原理図:
VF: 可変周波数電源。テスト回路の制御および測定部分です。
T : HV試験リアクトルに励磁電圧を供給する励磁トランス
L : LC回路内の共振インダクタンスであり、テスト電圧を生成するテストリアクトル
Cx: テスト済みの機器
MOA1: 避雷器は励磁トランスの保護部品です
C1、C2：分圧器（C1は高電圧アーム、C2は低電圧アーム）HV電圧測定部です
Ⅲ．一般的な技術データ:
IV.付属品
V. 試験炉の代表的なモデル
1 132KVクラスXLPEケーブル現場耐電圧試験用オプションモデル
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 最大アプリケーション |
| CHX-775KVA/155KV | 155KV | 5A | 775KVA | 132kVケーブル≤1km |
| CHX-1550KVA/155KV | 155KV | 10A | 1550KVA | 132kVケーブル≤2km |
| CHX-2325KVA/155KV | 155KV | 15A | 2325KVA | 132kVケーブル≤3km |
| CHX-3100KVA/155KV | 155KV | 20A | 3100KVA | 132kVケーブル≤4km |
| CHX-3875KVA/155KV | 155KV | 25A | 3875KVA | 132kVケーブル≤5km |
| CHX-7750KVA/155KV | 155KV | 50A | 7750KVA | 132kVケーブル≤10km |
| CHX-12400KVA/155KV | 155KV | 80A | 12400KVA | 132kVケーブル≤16km |
| CHX-15500KVA/155KV | 155KV | 100A | 15500KVA | 132kVケーブル≤20km |
| 特別な要件も注文に応じて作成できます | ||||
注:テストされたケーブル電圧クラス≤ 132kV、0.25uF/km
2 230KVクラスXLPEケーブル現場耐電圧試験用オプションモデル
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 最大アプリケーション |
| CHX-2020KVA/255KV | 255KV | 8A | 2020KVA | 220~230kVケーブル≤1km |
| CHX-4080KVA/255KV | 255KV | 16A | 4080KVA | 220~230kVケーブル≤2km |
| CHX-6120KVA/255KV | 255KV | 24A | 6120KVA | 220~230kVケーブル≤3km |
| CHX--8160KVA/255KV | 255KV | 32A | 8160KVA | 220~230kVケーブル≤4km |
| CHX--10200KVA/255KV | 255KV | 40A | 10200KVA | 220~230kVケーブル≤5km |
| CHX--20400KVA/255KV | 255KV | 80A | 20400KVA | 220~230kVケーブル≤10km |
| CHX--25500KVA/255KV | 255KV | 100A | 25500KVA | 220~275kVケーブル≤12.5km |
| 特別な要件も注文に応じて作成できます | ||||
注:テストされたケーブル電圧クラス≤ 230kV、0.25uF/km
3 330KVクラスXLPEケーブル現場耐電圧試験用オプションモデル
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 最大アプリケーション |
| CHX-3500KVA/350KV | 350KV | 10A | 3500KVA | 330kVケーブル≤1km |
| CHX-7000KVA/350KV | 350KV | 20A | 7000KVA | 330kVケーブル≤2km |
| CHX-10500KVA/350KV | 350KV | 30A | 10500KVA | 330kVケーブル≤3km |
| CHX-14000KVA/350KV | 350KV | 40A | 14000KVA | 330kVケーブル≤4km |
| CHX-21000KVA/350KV | 350KV | 60A | 21000KVA | 330kVケーブル≤5km |
| CHX-28000KVA/350KV | 350KV | 80A | 28000KVA | 330kVケーブル≤10km |
| 特別な要件も注文に応じて作成できます | ||||
注:テストされたケーブル電圧クラス≤ 330kV、0.25uF/km
4 長いXLPEケーブルのオンサイト耐電圧試験用のオプションの他のモデル
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 |
応用 (20Hz起動から) |
| CHX-2600KVA/130KV | 130KV | 10A、20A | 1300KVA | Uのための0=64KV以下のケーブル |
| CHX-3000KVA/150KV | 150KV | 10A、20A | 3000KVA | Uのための0=87KV以下のケーブル |
| CHX-10000KVA/250KV | 250KV | 20A、40A | 10000KVA | Uのための0=127KV 以下のケーブル |
| CHX-20000KVA/250KV | 250KV | 20A、80A | 20000KVA | Uのための0=127KV 以下のケーブル |
| CHX-21000KVA/350KV | 350KV | 20A、60A | 21000KVA | Uのための0=230KV以下のケーブル |
| CHX-42000KVA/350KV | 350KV | 20A、80A | 42000KVA | Uのための0=230KV以下のケーブル |
| 特別な要件も注文に応じて作成できます | ||||
注: XLPE ケーブルのテスト電圧は 1.7U として考慮されています0
5 HVまたはEHVクラスのケーブルとGISのオプションモデルオンサイトAC耐電圧試験
| Mオーデル | 定格電圧 | 定格出力電流 | 定格出力容量 |
応用 (20Hz起動から) |
| CHX-2600KVA/130KV、260KV | 130KV、260KV | 20A@130KV | 2600KVA |
Uのための0=64KVケーブル 72.5KVクラスGIS用 |
| 10A@260KV |
Uのための0=127KVケーブル 145KVクラスGIS用 |
|||
| CHX-9000KVA/150KV、300KV | 150KV、300KV | 60A@150KV | 9000KVA |
Uのための0=87KVケーブル 72.5KVクラスGIS用 |
| 30A@300KV |
Uのための0=160KVケーブル 170KVクラスGIS用 |
|||
| CHX-10000KVA/250KV、500KV | 250KV、500KV | 40A@250KV | 10000KVA |
Uのための0=127KVケーブル 145KVクラスGIS用 |
| 20A@500KV |
Uのための0=290KVケーブル 362KVクラスGIS用 |
|||
| CHX-20000KVA/250KV、500KV | 250KV、500KV | 80A@250KV | 20000KVA |
Uのための0=127KVケーブル 145KVクラスGIS用 |
| 40A@500KV |
Uのための0=290KVケーブル 362KVクラスGIS用 |
|||
| CHX-21000KVA/350KV、700KV | 350KV、700KV | 60A@350KV | 21000KVA |
Uのための0=190KVケーブル 170KVクラスGIS用 |
| 30A@700KV |
Uのための0=290KVケーブル 550KVクラスGIS用 |
|||
| 特別な要件も注文に応じて作成できます | ||||
VI.XLPE ケーブルに関する IEC 60840:2011 および IEC 62067:2011 のオンサイト試験規格表
VII.IEC 62271-203:2011 による HV GIS のオンサイト絶縁試験規格表
