30~300Hz周波数 変動周波数電源を持つ高電圧共鳴試験システム

30~300Hz周波数 変動周波数電源を持つ高電圧共鳴試験システム

  • 30~300Hz周波数 変動周波数電源を持つ高電圧共鳴試験システム
  • 30~300Hz周波数 変動周波数電源を持つ高電圧共鳴試験システム
  • 30~300Hz周波数 変動周波数電源を持つ高電圧共鳴試験システム
  • 30~300Hz周波数 変動周波数電源を持つ高電圧共鳴試験システム
30~300Hz周波数 変動周波数電源を持つ高電圧共鳴試験システム
商品の詳細:
起源の場所: ニンポー、中国
ブランド名: Ningbo Suntech Power
証明: ISO9001
モデル番号: CHX-4800KVA/200KV,400KV,600KV,800KV
お支払配送条件:
最小注文数量: 1単位
価格: Negotiable
パッケージの詳細: エクスポート 標準 木製ケース 防煙用
受渡し時間: 45~60 営業日
支払条件: T/T,L/C
供給の能力: 5セット / 2ヶ月
連絡先
詳細製品概要
試験原理: 変頻共鳴回路 使用: 現場 AC 抵抗電圧試験 200KV,400KV,600KV,800KV 以下の HV GIS または GIL
デザインの特徴: 高電圧モジュール式試験炉,高Q値出力,複数の試験範囲 構成要素: V/F電源,興奮トランスフォーマー,軽いモジュール式試験炉,そして電圧分割器
試験頻度: 30-300Hz 作業サイクル: 15分か60分
テスト正確さ: 1.5%以下ではない 出力波形: 良いシナス波
以下のための特別な: HVまたはEHVGIS,CT,PTの現場試験 原子炉の使用方法: 連続または並列接続
試験基準: IEC60060-1:2010;IEC 62271-203:2011 GISについて
ハイライト:

300Hz高電圧共鳴テストシステム

,

変数周波数共鳴試験システム

可変周波数共振耐電圧テスト セット、EHV 高圧 GIS テスト用



I. アプリケーション:

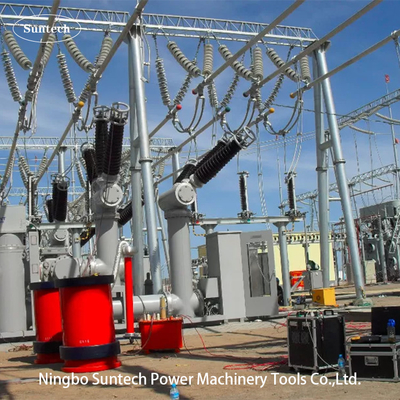

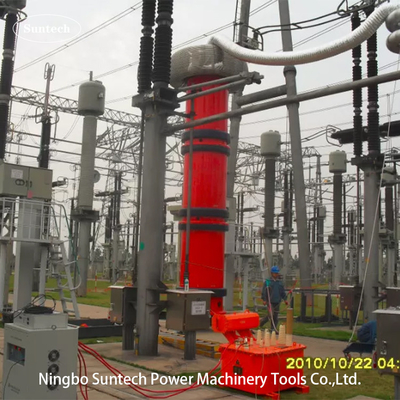

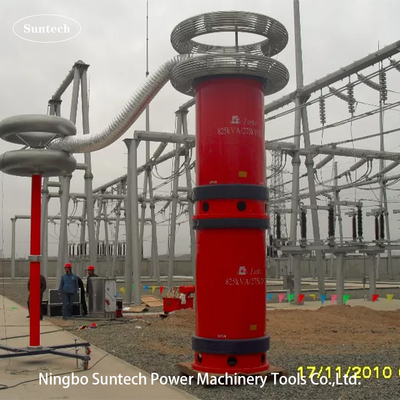

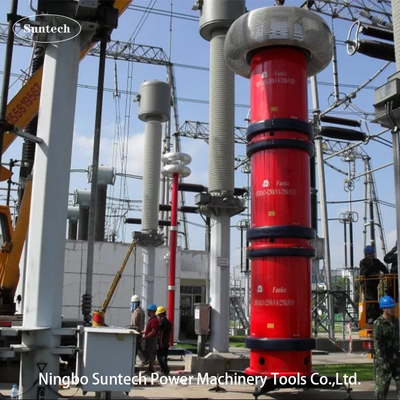

このテスト セット モデル CHX-4800KVA/200KV、400KV、600KV、800KV は、可変周波数共振回路技術を使用したオンサイトAC耐電圧試験110kV~800KVクラス以上のGISおよびその他のHV電気設備用。モジュール式 HV テストリアクトルを並列または直列接続した場合、最高のテスト電圧は 200KV、400KV、600KV、または 800KV を超えません。テスト周波数は 30 ~ 300Hz です。デューティサイクルは 15 分または 60 分を超えません。



モジュラー テスト リアクトルを並列または直列に接続することにより、テスト セットは次のオンサイト AC 耐電圧テストも実行できます。

1.1 U を超えない HV GIS の場合は 200KV および 24A を超えない評価された=123KVおよびその他のHV電気設備

1.2 400KVおよび12A以下U 以下の HV GIS の場合評価された=300KVおよびその他のHV電気設備

1.3 600KVおよび6A以下U 以下の EHV GIS の場合評価された=550KVおよびその他のHV電気設備

1.4 800KVおよび6A以下U 以下の EHV GIS の場合評価された=800KVおよびその他のHV電気設備



これまで、当社は中国の電力網会社に1200KVおよび9Aの希少周波数共振試験システムを供給してきました。設計されたテスト セットも多数の形式を形成しますシリアル番号が異なるモデル直列または並列接続のテストリアクトルと各セットの構成数によるさまざまなHVまたはUHV耐性テストアプリケーションに応じて、同様のモデルは次の節で他の典型的なモデルを参照できます。


II.メインコンポーネント:



SN 各部の名称 種類と仕様 数量 各重量 それぞれの次元
1 可変周波数電力 FKVF-200kW/380V 1個 180kg 750*700*1000mm
2 励磁トランス CQSB(J)-200kVA 1個 1800kg 650*650*800mm
3 HV共振試験炉 CHX(kf)-1200kVA/200kV 4個 2800kg D1200*H1250mm
4 容量性分圧器 TRF-800kV/1000pF 1セット 550kg D350*H7600mm
5 特別なテストアクセサリ   1セット

















注:1.小さな負荷ラインをテストする場合、またはテスト周波数を制御するためにアナログ負荷が必要な場合、負荷コンデンサはオプションになります。

2. テストリアクトルは、さまざまなテスト対象範囲または顧客の要求に応じて、各ピースの定格電圧に対して150KV、200KV、250KV、300KV、350KV、400KVになるように製造できます。最大。各 HV リアクトルの定格電流は、このシリアル化されたセットではオプションで 1 ~ 15A にすることができます。

3. HV ダンピング インダクタンスは、高周波高調波を抑制し、EHV または UHV テスト セットに特有の、試験対象物のフラッシュオーバーによって引き起こされる過電圧に抵抗するためにオプションで使用できます。



Ⅲ.テスト原理:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF : 可変周波数電源 T : 励磁トランス
L : 試験炉 Cx : 試験設備 MOA1 : 避雷器
C1、C2: 分圧器(C1 は高電圧アーム、C2 は低電圧アーム)


IV.一般的な技術データ:

  1. システムテストのモード: 可変周波数による直列共振
  2. システム型式:CHX-4800KVA/200KV、400KV、600KV、800KV
  3. 入力電源:380±10%(三相)、50Hz/60Hz
  4. HVテストリアクトル数:4台
  5. 定格出力容量:4800kVA
  6. 定格出力電圧: 200KV、400KV、600KV、800KV
  7. 最大試験電圧: 以下200KV、400KV、600KV、800KV
  8. 定格出力電流: 6A /単体または直列;並列で12Aまたは24A
  9. 登録周波数範囲: 30Hz-300Hz
  10. 出力共振電圧波形:正弦波
  11. 出力波形のTHD: ≤1%
  12. 絶縁レベル:1.1倍以下かつ1min維持、正常
  13. デューティサイクル: 定格電流の動作条件下でオプションで 15 分または 60 分。
  14. テストセット自体の品質係数: Q≥60
  15. 温度上昇: デューティサイクルで動作する定格電流で 65K 未満。
  16. 騒音レベル: 70B以下
  17. リアクトル構造:油浸漬型、エポキシチューブシリンダー型;


V.メインの測定および制御ソフトウェアパネルは次のとおりです。


Portable Variable Frequency Resonant Withstand Voltage Test Set


VI.付属品

  • アクセサリーを収納できるアクセサリーボックス
  • 電源の入力ケーブル
  • 電源の出力ケーブル
  • 励磁トランスの出力ケーブル
  • システム接地ケーブル
  • 原子炉の平行ケーブル
  • HV測定ケーブル(分圧器の信号出力ケーブル)
  • HV出力ケーブル(リアクトルから分配、分配器から試験対象)
  • ディバイダー用支持台
  • テストリアクターとディバイダー用のコロナリング
  • 最終テストレポート、品質証明書、ユーザーマニュアル、パッキングリストが提供されます。


VII.その他の代表的なモデル



7.1 123KV~300KVクラスGIS現場AC耐電圧試験用



モデル 定格電圧 定格出力電流 定格出力容量

応用

(45Hz起動から)

CHX-400KVA/200KV、400KV 200KV*2 2A@200KV 400KVA 123KV 以下のクラスの GIS 用
1A@400KV 300KV以下のクラスGIS用
CHX-800KVA/200KV、400KV 200KV*2 4A@200KV 800KVA 123KV 以下のクラスの GIS 用
2A@400KV 300KV以下のクラスGIS用
CHX-1000KVA/200KV、400KV 200KV*2 5A@200KV 1000KVA 123KV 以下のクラスの GIS 用
2.5A@400KV 300KV以下のクラスGIS用
CHX-2000KVA/200KV、400KV 200KV*2 10A@200KV 2000KVA 123KV 以下のクラスの GIS 用
5A@400KV 300KV以下のクラスGIS用
特別な要件も注文に応じて作成できます



7.2145KV~362KVクラスGIS現場AC耐電圧試験用



モデル 定格電圧 定格出力電流 定格出力容量

応用

(45Hz起動から)

CHX-500KVA/250KV、500KV 250KV*2 2A@250KV 500KVA 145KV 以下のクラスの GIS 用
1A@500KV 362KV 以下のクラスの GIS 用
CHX-1000KVA/250KV、500KV 250KV*2 4A@250KV 1000KVA 145KV 以下のクラスの GIS 用
2A@500KV 362KV 以下のクラスの GIS 用
CHX-2000KVA/250KV、500KV 250KV*2 8A@250KV 2000KVA 145KV 以下のクラスの GIS 用
4A@500KV 362KV 以下のクラスの GIS の場合
CHX-3000KVA/250KV、500KV 250KV*2 12A@250KV 3000KVA 145KV 以下のクラスの GIS 用
6A@500KV 362KV 以下のクラスの GIS の場合
特別な要件も注文に応じて作成できます


7.3 対象170KV~550KVクラスGISオンサイトAC耐電圧試験



モデル 定格電圧 定格出力電流 定格出力容量

応用

(45Hz起動から)

CHX-1200KVA/300KV、600KV 300KV*2 4A@300KV 1200KVA 170KV以下のクラスGIS用
2A@600KV 550KV以下のクラスGIS用
CHX-1800KVA/300KV、600KV 300KV*2 6A@300KV 1800KVA 170KV以下のクラスGIS用
3A@600KV 550KV以下のクラスGIS用
CHX-2400KVA/300KV、600KV 300KV*2 8A@300KV 2400KVA 170KV以下のクラスGIS用
4A@600KV 550KV以下のクラスGIS用
CHX-3600KVA/300KV、600KV 300KV*2 12A@300KV 3600KVA 170KV以下のクラスGIS用
6A@600KV 550KV以下のクラスGIS用
CHX-4800KVA/300KV、600KV 300KV*2 16A@300KV 4800KVA 170KV以下のクラスGIS用
8A@600KV 550KV以下のクラスGIS用
特別な要件も注文に応じて作成できます




7.4 対象123KV~800KVクラスGISオンサイトAC耐電圧試験



モデル 定格電圧 定格出力電流 定格出力容量

応用

(45Hz起動から)

CHX-2400KVA/200KV×4 800KV 12A@200KV 2400KVA 123KV 以下のクラスの GIS 用
6A@400KV 300KV以下のクラスGIS用
3A@600KV 550KV以下のクラスGIS用
3A@800KV 800KV以下のクラスGIS用
CHX-3600KVA/200KV×4 800KV 13A@200KV 3600KVA 123KV 以下のクラスの GIS 用
9A@400KV 300KV以下のクラスGIS用
4.5A@600KV 550KV以下のクラスGIS用
4.5A@800KV 800KV以下のクラスGIS用
CHX-4800KVA/200KV×4 800KV 24A@200KV 4800KVA 123KV 以下のクラスの GIS 用
12A@400KV 300KV以下のクラスGIS用
6A@600KV 550KV以下のクラスGIS用
6A@800KV 800KV以下のクラスGIS用
特別な要件も注文に応じて作成できます





Ⅷ.IEC 62271-203:2011 による HV GIS のオンサイト絶縁試験規格表

Variable Frequency Resonant Withstand Voltage Test Set for long HV XLPE Cable
