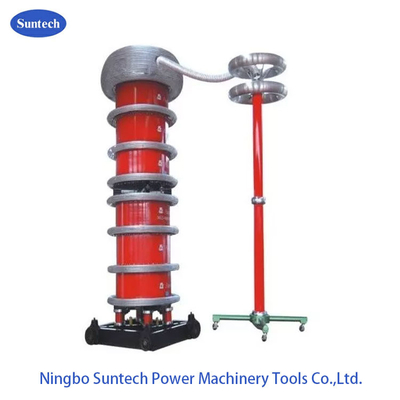

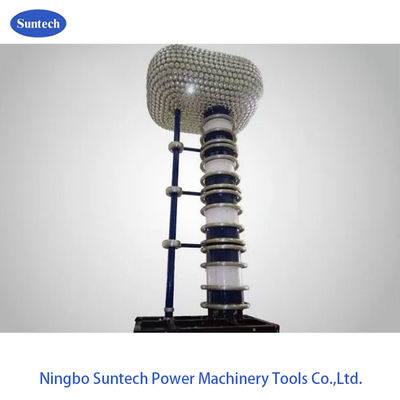

EHV CVT と CB ルーティン テスト 用の電源周波数 AC レゾナント テスト システム

V. 一般的な技術データ:

1. レゾナント回路のモード: 変容誘導率の連続レゾナント
2. システムモデル:注文で作る
3. 入力電源: 380±10% (単相) 50Hz/60Hz
4. 定量出力:注文で作る
5. 定数出力電圧:800KV以上ではない
6. 定位出力電流:注文で作る
7. PD レベル: 10pC 以上
8. 周波数範囲: 50/60Hz
9. 出力 共鳴電圧波形:純粋シナス波
10. 出力波形のTHD: ≤1%
11. 隔熱レベル:1.1倍未満で1分,正常を維持
12. 作業サイクル: 30分 定位電流の下での作業状態
13. テストセットそのものの品質因数: Q≥30
14. 温度上昇: 30分間のノーマル電流下で65K未満.
15. 騒音レベル: 65dB以上ではない
16. 原子炉構造:鉄タンクタイプ,調節可能な誘導力

1. 反応電力は完全補償され,装置の電力と電力は測定された装置の1/10未満で,同じ容量の装置と比較して容積が小さく軽い.
2. 大出力容量と小さな電源容量で 低コストで操作し 保存しやすい
3. 典型的な電流フィルター回路,出力電圧歪み (THD) は非常に小さい
4. フラッシュオーバーや故障後のショート回路電流は測定した電流の1/10 (1/Q) 未満で,故障後の故障点への損傷を効果的に防ぐことができます.
5. フラッシュオーバー後 自動吹く弧は シリアル共鳴電圧を回復するには 長く安定したプロセスです 安全です

VII 機能

1. 原子炉の鉄核間隙のリモコン制御と表示機能:ギャップセンサーは,コンソール上で直接鉄核のギャップを読み取り,操作をガイドする.ギャップ制限スイッチとインジケーターもインストールされています.
2. 耐久時間が終わったら自動停止機能:耐えるタイミングは数値タイマーで 耐える時間が終わると システムは自動停止します
3. ゼロポジション ゼロスタート ステップアップ機能ゼロの制限機能で 電圧調節器がゼロの位置にいなければ HV出力ボタンも閉められないので システムがゼロから動いていることを保証します
4. 超電流保護:このシステムは高反干渉,高速動作,超電流損傷に対する保護試験対象です.
5. 超電圧と試験対象のフラッシュ超保護機能:このシステムは,電圧過電とフラッシュオーバー保護ボードを取り,テストオブジェクトを超電圧とフラッシュオーバーから保護します.スフィールギャップ保護電圧の大きな不透明性と不都合な調整超電圧保護の設定は手動調整,デジタルディスプレイで,直接,便利で正確です.フラッシュオーバー保護は,放電信号の事故変数,落下遅延のサンプル遅延増加による誤差による移動を避け,高精度です.
6. 試験データに対するリアルタイムモニター機能:テスト状態を直接的に表示できる HV側電圧,電流,LV側電圧,電流を監視できます.
7. 回路の共鳴とロック機能のデジタル表示,共鳴とステップアップがない場合:
8. パワーファクタによってシステムの共鳴状態を直接表示することができます. システムが共鳴点にない場合,それをステップアップするために閉じるボタンを押さなければならない. システムが共鳴に調整されたとき,閉じるボタンを解放して ステップアップ/ダウンボタンをクリックして ステップアップまたはステップダウンします
9. 緊急停止試験中に異常な状態が発生すると,このスイッチを押します.試験スタッフと機器の安全を守るため,メイン電源はすぐに切断されます..

VIII.アクセサリー

• 配件箱
• 制御コンソールと電圧調節器の接続ケーブル
• 電圧ラグレーターと興奮変圧器の接続ケーブル
• 興奮変圧器の出力ケーブル
• システム接地ケーブル
• 原子炉の並行ケーブル
• HV出力ケーブル (分割する原子炉,分割する物体)
• HV計測ケーブル (電圧分割器の信号出力ケーブル)
• 最終試験報告書,品質証明書,使用説明書,梱包リストが提供されています.

IX 選択モデル
