頑丈なケースケーブル欠陥テストセット,深度検出地下ケーブルトレーサー

地下ケーブル識別子追跡テスト ケーブル欠陥テストセット ケーブル追跡テスト

I. 適用:

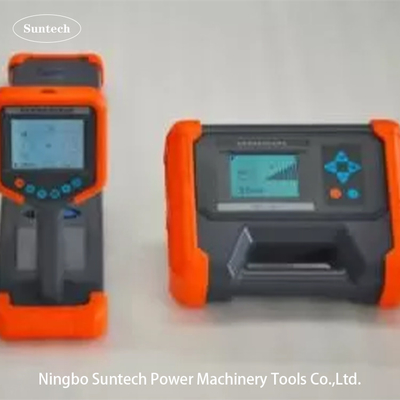

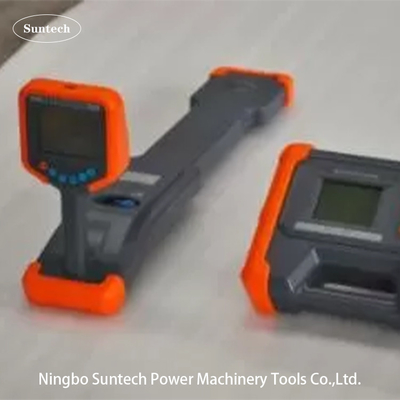

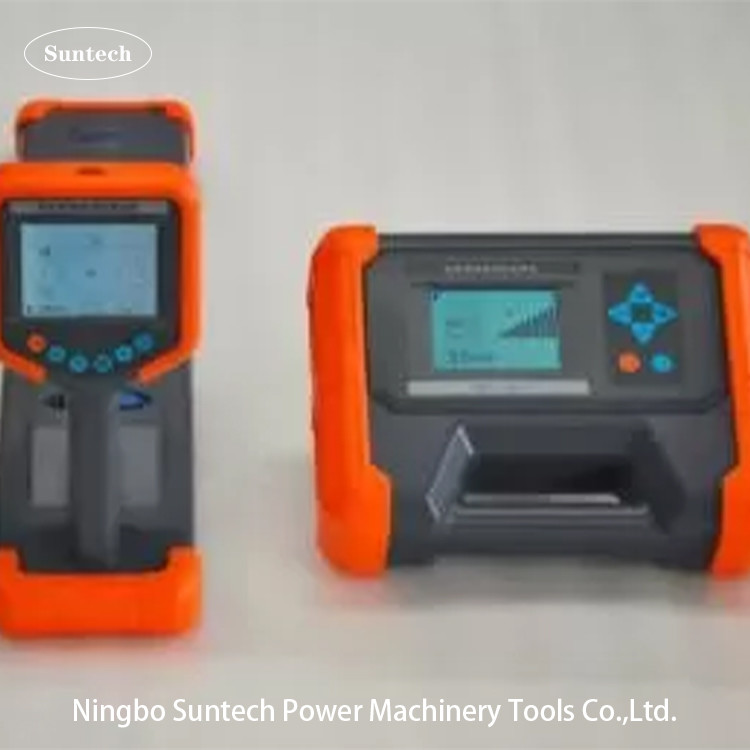

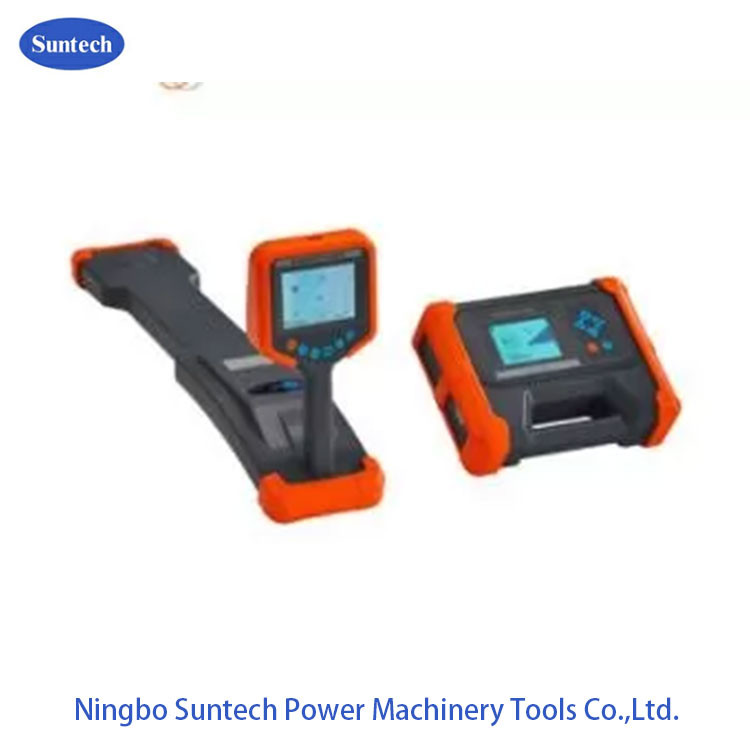

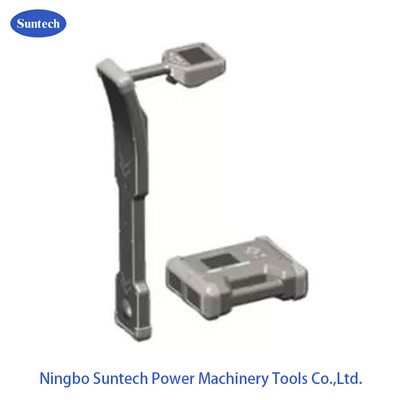

CTT1000ケーブルトラッシングテストは,信号送信機と受信機から構成された高性能地下金属パイプライン検出システムです.管路調査と金属管路と地下ケーブルの深さ測定選択されたアクセサリーの種類とパイプ絶縁損傷とケーブルの欠陥のいくつかのタイプの検索を行うことができます.

II.特徴

1. パイプラインの位置と左と右の方向を直感的に表示します.

2. 真実と偽のプロンプトを追跡する:現在の方向の測定,正しいエラープロンプトを追跡し,ラインの干渉 (いくつかの周波数) を排除する.

3. 深さや電流の測定により,信号強度の過去曲線が表示されます.

4. 完全デジタル高精度サンプル処理:安定・信頼性,超高感度,強力な反干渉能力隣接する電源ケーブルとパイプラインの電源周波数とハーモニック干渉を完全に抑制することができます.

5. 稼動ケーブル検出:高性能トランスミッションクランプ,稼動ケーブルへの最大結合出力信号.

6. ケーブル/パイプラインの識別: 柔軟なクランプ (オプション) は使いやすくて,識別結果が明確に示されます.クランプを使用するのが便利でない場合,ステトスコップ (オプション) を使用できます.

7. 地上の欠陥検出: HVブースター (オプション) は最大出力電圧を1000Vに上昇させ,Aフレーム (オプション) を使用してパイプラインの地絶断点を特定します.ゼロを調整する必要はありません矢印は欠陥点の方向を示します

8. 複数の検出周波数:アクティブ検出と受動検出

9. 送信機の様々な信号出力:直接接続出力,クランプカップリング出力,放射線誘導.

10. トランスミターの高出力 複数出力調整可能 自動インピーダンスのマッチングと保護

11. 大容量のリチウムイオン電池グループ

12. 頑丈なケース 軽くて携帯可能

III. 技術パラメータ

送信機

1. 出力モード:直接接続出力,放射線誘導出力,クランプコップリング出力 (オプション),故障検出HVブースター (オプション)

2. 出力周波数: 640Hz (複合周波数), 1280Hz (複合周波数), 10kHz, 33kHz, 82kHz, 197kHz

3. 出力:最大10W, 10ギア調節可能,自動インピーダンスのマッチング

4. 直接接続出力電圧:最大150Vpp

5. 過負荷とショートサーキット保護

6. 人機インターフェース: 320 x 240 点マトリックスLCDディスプレイ

7. バッテリー内蔵:4セクション18650リチウムイオンバッテリー,名目7.4V,6.8Ah

受信機

1. 入力モード:内蔵受信コイル,柔軟なクランプ式CT (オプション),ステトスコープ (オプション),A型故障検出装置 (オプション).

2. 受信周波数:パイプのアクティブ検出周波数:640Hz,1280Hz,10kHz,33kHz,82kHz,197kHz;電源周波数 消極検出周波数:50Hz/60Hzおよび250Hz/300Hz (ユーザー設定可能).RFパッシブ検出周波数中央周波数はそれぞれ10kHz,33kHz,82kHzです

3. パイプ検知モード: 広いピーク方法,狭いピーク方法,サウンドバレー方法

4. ケーブル識別モード:柔軟なクランプ付きCTs (オプション) 自動識別と電流測定,ステトスコープ (オプション) 識別

5. 320*240 LCD ディスプレイ,信号幅,左/右方向,正しい/誤った表示,信号強度,深さ,電流および結果の履歴曲線を表示します.

6. バッテリー2段18650 リチウムイオン バッテリー 7.4V 3.4Ah

ほか

1. 送信機280*220*90mm 受信機680*277*120mm

2. 送信機2.3kg 受信機2.0kg

3. 充電器: AC100-240V入力,50/60Hz,出力DC 8.4V,2A/3A

4. 作業条件:温度−10〜40°C,湿度−90% RH,高度<4500m

IV 標準装備品

V. 選択用アクセサリー (注文時に指定)
