| 起源の場所: | ニンポー、中国 |
| ブランド名: | Ningbo Suntech Power |
| 証明: | ISO9001 |
| モデル番号: | S180 |
| 最小注文数量: | 1単位 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | エクスポート 標準 木製ケース 防煙用 |
| 受渡し時間: | 10〜15 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 10セット/月 |
| 製品名: | 動力のないケーブル識別試験器 | Appilcation: | 高電圧ケーブルの相次列識別 |
|---|---|---|---|
| ハイライト: | 動力のないケーブル識別試験器,高電圧試験機 ISO9001,キャベルの相次列計 |
||
無電源のケーブル識別テスト,ケーブル識別,高電圧ケーブル相次列識別
I. 製品導入

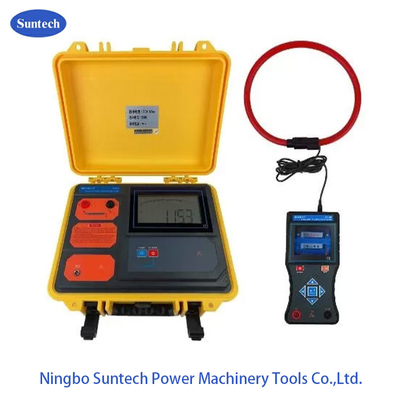

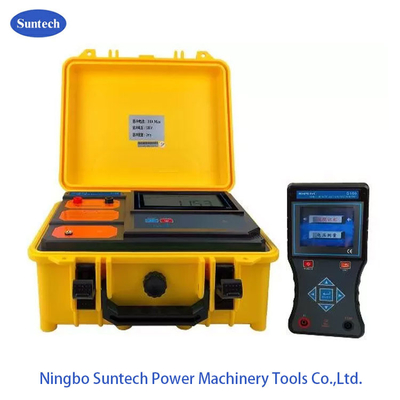

S180ケーブル識別子は,電源ケーブルエンジニアやケーブル作業員にケーブル識別に関する技術的な問題を解決するために設計されています.機器を通して複数のケーブルからターゲットケーブルを正確に識別することができます事故を起こさないようにします. 事故を起こさないようにします.ケーブルの識別は,ケーブルの両端の操作から始まり,ケーブルの両端のダブル番号が正確であることを確認する必要があります.フィールドスタッフの記憶がどれほど信頼性があるにせよ,それは専門的な機器の識別を代替するものではありません.この製品は,切断されたケーブルを現場で識別するのにのみ適しています.. ケーブル識別子を電源ケーブルに接続することは厳禁です! 計器は送信機,受信機,柔軟な電流クリップで構成されています.
送信機はパルス電流原理を使用して,パルス電流信号をケーブルコアに注入します.この電流は,受信機と柔軟な電流クランプによって検出と識別のためのターゲットケーブルの周りに電磁場を生成電流は方向性があるため,検出も方向性がある.送信機はポリプロピレンプラスチックを原材料として使用し,統合された特殊ツールボックス設計を採用している.新しい複合製のフィラーを注射型に追加する低密度,強度,硬さ,硬さ,耐磨性,耐熱性,保温性能を備えています.キャビネットは約200kgの圧力に耐えることができます.そしてホストの大きなLCDは,リアルタイムで残りのバッテリー電力を表示します白いバックライトと発信信号のダイナミック信号は一目で明らかです
受信機は3.5インチカラーLCD画面を搭載したハンドヘルドデバイスで 関連情報を動的に表示します 高速マイクロプロセッサが内蔵されていますターゲットケーブルのリアルタイム自動検出と識別交流電圧検出機能で,範囲 AC 0.01V ~ 600V (50Hz / 60Hz).
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. 歯の内径は約200mmで, φ200mm以下のケーブルをクランプすることができます. 試験される線を切り離す必要はありません. 接触のない測定,安全で迅速です.
特別注意: この器具の設計原理によると,ケーブル識別子は,電源切断の標的ケーブルに限定されます.使用する前にターゲットケーブルがこの範囲に属していることを確認してください.識別する際には 送信機と 手持ちの受信機の両方を 使う必要があります
II. 製品原則
III. 技術的特徴
1.基準条件と労働条件
| 内容 | 基準値条件 | 労働条件 |
| 環境温度 | 23°C±1°C | -10°C〜40°C |
| 環境湿気 | 40%~60% | <80% |
| 測定した電圧周波数 | 50Hz±1Hz | 10Hzから1000Hz |
|
受信機の稼働電圧
|
7.4V±0.5V | 7.4V±1V |
| 送信機の稼働電圧 | 11.1V±0.7V | 11.1V±1.5V |
| 外部電場,磁場 | 避けてください | |
| 試験するケーブル位置 | 試験対象のケーブルは, approximately の幾何学的センターにある 頬 | |
2送信機の仕様
| 機能 | 電流パルス信号を生成; 残りの電池電圧を表示 |
| 電源 | DC 12.6V 大容量 リチウム電池,DC充電インターフェース,連続動作約8時間完全に充電 |
| 表示モード | 大型LCDディスプレイ 残電池電圧,白いバックライト |
| パルス電圧 | 500V |
| パルス電流 | 最大30A (ループ抵抗値に応じて) |
| パルス周波数 |
40回/分
|
| パルス幅 | 2ms |
| 試験線長 | 3m |
| 動作温度 | -25°Cから60°C |
| 保存状態 | -20°C~50°C,≤95%RH,冷却がない |
| サイズ | 320mm×275mm×145mm |
| 体重 | 2.5kg |
| バッテリー電源 | バッテリーの電圧が9.5V未満の場合,電池を思い出させる |
| 断熱装置 | ≥100MΩ 計器線とシールドカバーの間 |
| 標準を採用する | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 この基準は,電源が電源を供給する電源を供給する電源を供給する電源を供給する |
3受信機の仕様
| 使用 | 電流パルス信号を検出する.AC電圧を測定する. |
| 電源 | DC 7.4V 大容量 リチウム電池,USB充電インターフェース,連続運転約8時間充電 |
| 定数電流 | 最大180mA |
| 表示モード | 3.5インチ本色LCDディスプレイ,ダイナミックディスプレイ信号強度 |
| サイズ | ホストマシン:207mm×101mm×45mm |
| 柔軟な電流クリップ:ワイヤの直径は約12.5mm | |
| 柔軟な電流クリップのコイル内径 | φ200mm |
|
線長
|
柔軟なコイルリード長さ:2m |
| 電圧試験図ペンの長さ: 1m (黒と赤のそれぞれに1本) | |
| 検出範囲 | コイルは,ループ抵抗 0 Ω から 2 kΩ のパルス信号を検出することができる. |
| 電圧試験範囲 | AC 0.01V~600V ((50Hz/60Hz) |
| 電圧試験の精度 | ±1%±1dgt |
| 検出率 | 1秒ほどで |
| 利益調整 | 信号拡大を調整するために左と右矢印キーを押してください |
| LCDの明るさ | LCDバックライトの明るさを調整するために上下矢印キーを押す |
| 自動停止 | 電源を15分ほど使った後,電池消費を減らすために自動で停止します. |
| バッテリーの電圧 | バッテリーの電圧が6.5V未満の場合,電池の電圧が低く,電池の充電を思い出させる記号が表示されます. |
| 作業温度と湿度 | -10°C~40°C,RHの80%以下 |
| 貯蔵温度と湿度 | -10°C~60°C,RHの70%以下 |
| 体重 | ホストマシン:370g (バッテリー付き) |
| 電流クランプ:172g | |
| 断熱装置 | ≥100MΩ 計器線とシールドカバーの間 |
| 標準を採用する | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 この基準は,電源が電源を供給する電源を供給する電源を供給する電源を供給する |

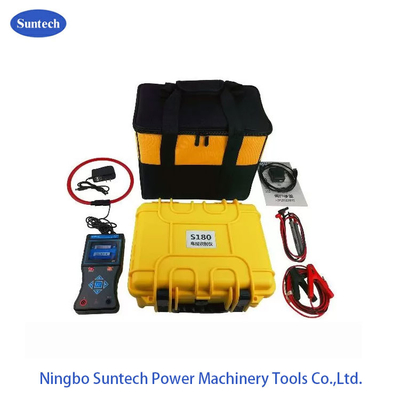

IV 構成
トランスミッター 1セット
受信センサー 1セット
ツールキット 1セット
試験線 2個 (赤と黒)
柔らかい電流ブランク 1個
9VのUSB充電器,充電ケーブル 1セット
12.6V充電器 1個
7.4V リチウム電池 1 グループ (試験器内)
11.1V リチウム電池 1 グループ (試験器内)
マニュアル,保証カード,証明書 1セット
