Name: 非常低周波高電圧ケーブル試験装置 Vlfケーブル試験器
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: VLF-80KV/0.1Hz
Price: 285,715.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

試験原理: 非常に低い頻度

使用: AC 抵抗電圧試験

テストチャート: 35KV以下ケーブルと発電機

構成要素: コントローラー,HVブースター,補償コンデンサータ負荷

試験頻度: 0.1Hz、0.05Hz、0.02Hz

最大.試験電圧: 0~80KV

精度: ± (3% フルスケール +0.5KV)

マックス作業中: 60分

ハイライト:

低周波ケーブル識別子 80KV

高電圧ケーブル試験装置 0.02Hz

Vlfケーブルテスト

基本情報

起源の場所: ニンポー、中国

ブランド名: Ningbo Suntech Power

証明: ISO9001

モデル番号: VLF-80KV/0.1Hz

お支払配送条件

パッケージの詳細: エクスポート標準木製ケース防煙用

受渡し時間: 15-20working幾日

支払条件: T/T

供給の能力: 20セット/月

ギャラリー

非常低周波高電圧ケーブル試験装置 Vlfケーブル試験器

製品の説明

詳細な製品説明

試験原則:	非常に低い頻度	用途:	AC 抵抗電圧試験
試験対象:	35KV以下ケーブルと発電機	構成要素:	コントローラー,HVブースター,補償コンデンサータ負荷
試験頻度:	0.1Hz,0.05Hz,0.02Hz	試験電圧:	0~80KV
精度:	± (3% フルスケール +0.5KV)	マックス作業	60分
ハイライト:	地下ケーブル検出器 , 高圧ケーブル識別子

非常低周波高電圧ケーブル試験装置受け入れ試験装置 VLFケーブルテスト装置

I. 適用:

VLF-80KV/0.1Hzは,非常に低周波技術で現場での耐電電圧試験を行うために設計されています.パワーg発電機,または35KV以下 XLPE電源ケーブル.主電源周波数でのHipotテストセットと比較して,VLFHVテストセットには非常に小さなテスト電源容量 (理論的には約1/500) が必要です.大きさと重さも大きく減少しています特に監視の出現は発電機の隔離異常現象を検出することができます表面コロナ,放出などです.

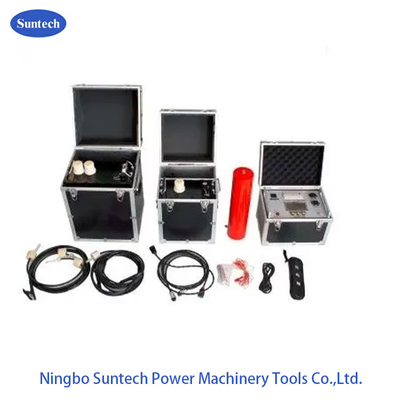

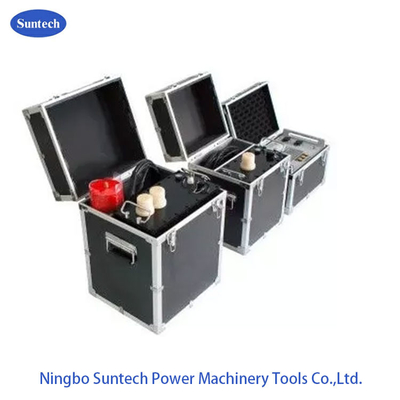

テストセットは制御箱,2つのHVブースター,補償コンデンサターと放電棒で構成されています.電子周波数変換とマイクロプロセッサ制御技術に基づいて,優れた性能があります.

負荷なしで電圧を増加させたり,抵抗負荷と接続することは禁止されています. 試料容量は0.05uF未満であれば,テストセット出力波形が悪いでしょう. より良いパフォーマンスのために,接続するにはオプションコンデンサが必要です..

設計されたテストセットは異なる連続型モデル各セットの設定の数によって異なる耐久性試験アプリケーション. 同様のモデルは次の項で他の典型的なモデルを見ることができます.

II. このモデル用品リスト:

Sn	記述	量

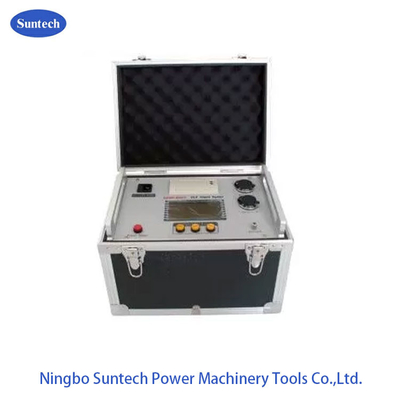

1	VLF測定制御装置	1	ユニット

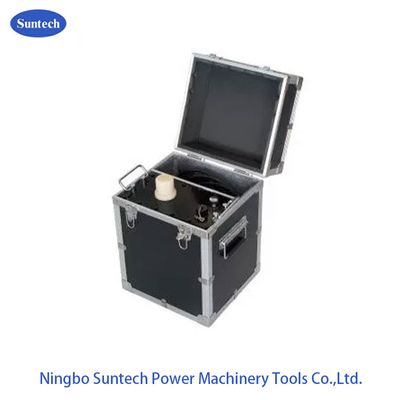

2	50KV HVブースター	1	ユニット
2	30KV HVブースター	1	ユニット
3	放出棒	1	ユニット
4	負荷コンデンサ,0.04μF	1	ユニット
5	HV試験/接続ケーブル	1	セット
6	固定電線	1	ユニット
7	20A ファイューズ	5	ユニット
8	印刷用紙	2	ユニット
9	手帳	1	ユニット
10	工場試験報告	1	ユニット

製品特性:

電子周波数変換
マイクロプロセッサ制御
2つのHVブースター,90KV出力が連続で,または単一の40KV/50KV
大きなLCDディスプレイ
サイナス波出力
超電圧保護,動作時間は20ms未満
入力側と出力側の両方の電流保護を超えて,動作時間は20ms未満
出力電流/電圧波形は,直接高電圧側からサンプルを取ります.
HV電流制限抵抗器内側
中身にはマイクロプリンター
閉ループの負のフィードバック設計から試験中に電容電流の影響を受けない出力電圧

VI.オプションモデルと試験範囲:

モデル	ピーク電圧	測定範囲	体重	試験対象範囲
VLF-30	30KV	0.1Hz,≤1.1μF	制御器: 4 kg ブースター: 25 kg サイズ:LWH 323174323	10KV以下ケーブル発電機
		00.05Hz,≤2.2μF
		00.02Hz,≤5.5μF
VLF-50	50KV	0.1Hz,≤1.1μF	制御器: 6 kg ブースター: 45 kg サイズ:LWH 357210365	15.75KV以下の電圧ケーブル,発電機
		00.05Hz,≤2.2μF
		00.02Hz,≤5.5μF
VLF-60	60KV	0.1Hz,≤1.1μF	制御器: 6 kg 補強装置: 50 kg サイズ:LWH 357220370	18KVと電圧以下ケーブル,発電機
		00.05Hz,≤2.2μF
		00.02Hz,≤5.5μF
VLF- 80	80KV	0.1Hz,≤1.1μF	制御器: 8 kg ブースター:90 kg サイズ:LWH 357240390	35KV以下ケーブル,発電機

V.試験接続図

1試験電圧80KV以下のXLPEケーブル用

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

250KV の試験電圧の下のジェネレーターステータについて
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.試験モデルの選択

1. ケーブルテストのために

試験ピーク電圧式:Umax=3U₀,

U₀=ケーブルの単相名電圧

試験時間:60分

2発電機ステータル用

U_テスト=1.414*βKU₀,

U_テスト---- 0.1Hzピーク試験電圧 (kV);

β-------0.1Hzと50Hzの電圧等価因数,通常は1を取ります.2;

通常は1.3から1を取ります5一般的に1つ服用します.5;

Uo----- 発電機ステータルの巻き込み定位電圧 (kV):
