携帯型高電圧ケーブル試験装置,MVケーブル試験軽量

商品の詳細:

起源の場所:	ニンポー、中国
ブランド名:	Ningbo Suntech Power
証明:	ISO9001
モデル番号:	FKTFシリーズ

お支払配送条件:

最小注文数量:	1単位
価格:	Negotiable
パッケージの詳細:	エクスポート標準木製ケース防煙用
受渡し時間:	25~30仕事日
支払条件:	T/T
供給の能力:	10個/1ヶ月

連絡先

詳細製品概要

試験原理:	変頻共鳴回路	テスト項目:	AC 108KV未満の電圧試験に耐える
最大容量:	OEM	最高。電圧:	OEM
デザインの特徴:	携帯用タイプ	構成要素:	V/F電源,興奮トランスフォーマー,軽いモジュール式試験炉,そして電圧分割器
試験頻度:	30-300Hz	作業サイクル:	60 分
テストチャート:	35KVケーブル,10KVケーブル,35KV電源サブステーション	試験基準:	IEC 60060-1:2010;IEC 62271-203:2011 GIS,IEC 60840:2011 XLPEケーブルについて
ハイライト:	携帯型高電圧ケーブルテスト機 300Hz , 軽量MVケーブルテスト機

携帯可変周波数共鳴抵抗電圧試験セット MVケーブルと電源サブステーション試験用

I. 製品の使用:

FKTF 携帯変頻連続共鳴試験装置は,主に電気機器および電気システムのAC電圧試験を目的としています.原子炉と興奮トランスフォーマーには乾燥型エポキシ樹脂の詰め込みが使用されています変換機,GIS,ブレーカーだけでなく,試験要件を満たすことができる,シリーズまたは並列組成が提供されています.相互インダクタとブッシングだけでなく,110kv以下のケーブル

II.適用対象

10kv,35kv,110kv の XLPE ケーブル
GIS,ブレーカー,相互インダクタ,トランスフォーマー 110kV以下
小型・中型発電機とモーター

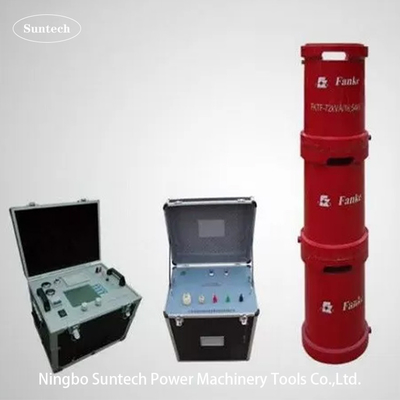

III. 主要な構成要素

変頻電源
エキサイテーショントランスフォーマー
固定誘導反応器
容量電圧分割器

IV. 主要な特徴

持ち運び可能な設計,各部品が50kg未満で,フィールド電圧耐える試験に便利
原子炉が使用するモジュール構造,便利で柔軟
試験周波数: 30 ∼ 300 Hz
出力波形はシナス波で,波形偏差因子 ≤ 1%
ワイヤリングと操作を緩和する
高度な試験自動化,インテリジェント変頻電源,良好な安定性,完全な保護機能
データ検索機能過去のテストデータを検索できます

VI.一般的技術データ

定数容量:OEM
入力電源:三相 380V 電圧,周波数は 50Hz
定数電圧: 18KV,27KV,54KV,50KV,80KV,100KV それぞれオーダーメイド
定数電流:OEM
作業周波数: 30〜300Hz
装置の出力波形:シナス波
波形歪み率:出力電圧波形歪み率 ≤ 1%
作業時間: 定位負荷下では連続60分許容; 過圧 1.1 × 1分
温度上昇:定位負荷で60分連続運転後,温度上昇 ≤65K
品質因数:デバイスそのものはQ≥30 (f=45Hz)
防護機能: 試験用製品の超電流,超電圧,フラッシュオーバー保護 (詳細については,変頻電源セクションを参照)
測定精度: システムの有効値 1.5;

V. 主要部品: (例えばFKTF-108KVA/27KV,54KV,108KVの試験セット)

SN: 税理士	部品の名称	タイプと仕様	QTYは	各重量	各次元
1	変頻電源	FKVF-5kW/380V	1本	35kg	450450500mm
2	興奮トランスフォーマー	CQSB ((J) 5kVA/1.25KV,5KV	1本	35kg	450350450mm
3	HV共鳴試験炉	CHX (kf) 27kVA/27kV	4個	42kg	D350*H400mm
4	容量分割器	TRF-110kV/1000pF	1セット	10kg	D150*H850mm
5	特殊試験用アクセサリー		1セット

VI. 試験原理の接続:
Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight 0

VF:変速電源 T:興奮トランスフォーマー
L:試験炉 Cx:試験機器 MOA1: 雷止め器
C1,C2:電圧分割器 (C1は高電圧アーム,C2は低電圧アーム)

VII メインの測定・制御ソフトウェアパネル:
Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight 1
注: これはパラメータ設定のための開始テスト前のソフトウェアパネルです.

VIII.アクセサリー

配件箱
電源の入力ケーブル
電源の出力ケーブル
興奮変圧器の出力ケーブル
システム接地ケーブル
原子炉の並行ケーブル
HV計測ケーブル (電圧分割器の信号出力ケーブル)
HV出力ケーブル (分割する原子炉,分割する物体)
最終試験報告書,品質証明書,使用説明書,梱包リストが提供されています.

IX.その他のオプションモデル

1場所でのGISテストのために

モデル	定数電圧	定数出力電流	定数出力	適用する (45Hzから開始)
CHX-135KVA/135KV	27KV*5	1A	135KVA	72.5KV以下GIS用
CHX-270KVA/135KV	27KV*5	1A	135KVA	72.5KV以下GIS用
CHX-216KVA/216KV	27KV*8	1A	216KVA	123KV以下のGISについて
CHX-270KVA/270KV	27KV*10	1A	270KVA	145KV以下GIS用
CHX-275KVA/275KV	275KV	2A	275KVA	170KV以下のGISについて
特別要求は注文でできます

2. 45KV XLPEケーブルの現場試験

モデル	定数電圧	定数出力電流	定数出力	最大適用量
CHX-108/54	54KV	2A	108KVA	45kVケーブル≤1km
CHX-216/54	54KV	4A	216KVA	45kVケーブル≤2km
CHX-324/54	54KV	6A	324KVA	45kVケーブル≤3km
CHX-432/54	54KV	8A	432KVA	45kVケーブル≤4km
CHX-540/54	54KV	10A	540KVA	45kVケーブル≤5km
CHX-1080/54	54KV	20A	1080KVA	45kVケーブル≤10km
特別要求は注文でできます

3. 66KV XLPEケーブルの現場試験

モデル	定数電圧	定数出力電流	定数出力	最大適用量
CHX-160/80	80KV	2A	160KVA	66kVケーブル≤0.5km
CHX-320/80	80KV	4A	320KVA	66kVケーブル≤1km
CHX-640/80	80KV	8A	640KVA	66kVケーブル≤2km
CHX-960/80	80KV	12A	960KVA	66kVケーブル≤3km
CHX-1280/80	80KV	16A	1280KVA	66kVケーブル≤4km
CHX-1600/80	80KV	20A	1600KVA	66kVケーブル≤5km
CHX-3200/80	80KV	40A	3200KVA	66kVケーブル≤10km
CHX-9600/80	80KV	120A	9600KVA	66kVケーブル≤20km
特別要求は注文でできます
