ホーム /製品/高電圧ケーブル試験装置/変数周波数共鳴 耐える AC 高電圧 試験 セット 長い HV XLPE ケーブル

変数周波数共鳴 耐える AC 高電圧 試験 セット 長い HV XLPE ケーブル

1単位
MOQ
交渉可能
価格

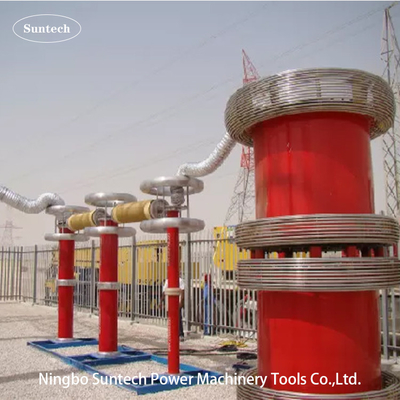

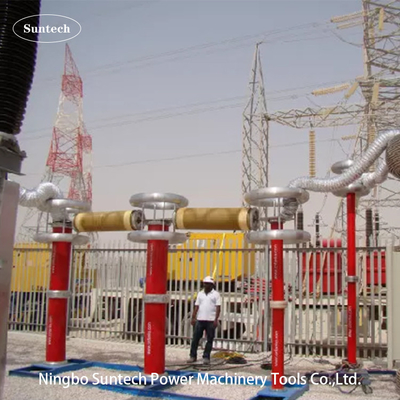

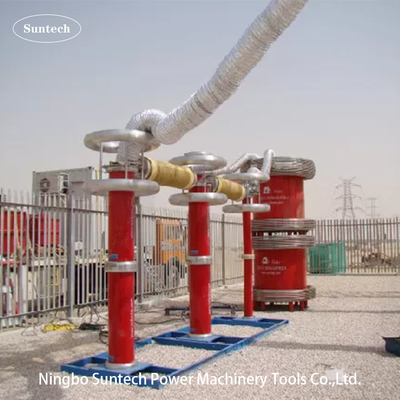

変数周波数共鳴 耐える AC 高電圧 試験 セット 長い HV XLPE ケーブル
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
試験原理: 変頻共鳴回路
最大容量: 9000KVA
試験頻度: 20〜300Hz
テスト正確さ: 1.5%以下ではない
試験基準: IEC 60060-1:2010;IEC 60840:2011 および IEC 62067:2011 XLPEケーブルについて
使用: AC 抵抗電圧試験
Max.Voltage: 150KV,300KV,450KV
作業サイクル: 60 分
以下のための特別な: 長HV XLPEケーブルとGISの現場試験
適用する: 建設ライン
アーク距離: 350mm
容量の破損: 10kA
沿面距離: 500mm
現在の格付け: 100A
頻度: 50-60Hz
機械強さ: ≥10KN
OEM: 入手可能
動作温度範囲: -40°Cへの85°C
定位電流: 100A
定位電圧: 33KV
安全基準: IEC60282-2
スタンダード: IEC 60282-1
構造: 垂直
タイプ: 屋外
ハイライト:

レゾナントAC高電圧試験セット

,

HV XLPEケーブル共鳴試験システム

,

9000KVA 高電圧ケーブル テスト
基本情報
起源の場所: ニンポー、中国
ブランド名: Ningbo Suntech Power
証明: ISO9001
モデル番号: CHX-9000KVA/150KV,300KV,450KV
お支払配送条件
パッケージの詳細: エクスポート 標準 木製ケース 防煙用
受渡し時間: 75~90 営業日
支払条件: L/C,T/T
供給の能力: 10セット / 3ヶ月
製品の説明

変数周波数共鳴 耐電圧試験セット 長いHV XLPEケーブル



I.適用:


この試験用セットモデルCHX-9000KVA/150KV,300KV450KVは,132kV~400KVクラスの長いXLPEケーブルの現場AC hpotテストと362KVおよびクラスGIS以下の現場AC hipotテストのために設計されています.;最大試験電圧は,対称または連続接続でシリンダー試験炉を通る150KV,300KV,450KVを超えない.作業周期は60分以上.



試験セットモデルCHX-9000KVA/150KV,300KV,450KVは,また,次のオンサイトAC hipotテストを実行することができます:

1.1 長距離用XLPEケーブルでは,最大150KVと最大60A0=87KV

1.2 長距離用XLPEケーブルでは300KVと40Aを超えない0=160KV

170KV以下GISクラス

1.3 長距離用XLPEケーブルでは,U以上の450KVと20A0=230KV

362KV以下GISクラス



今までは these designed test set can form many different serialized model according to different HV or UHV withstand test applications through test reactors in series or in parallel connection and number of configurations in each set類似モデルについては,第9項の他の典型的なモデルを参照してください.


II. 主要な構成要素



SN: 税理士 部品の名称 タイプと仕様 QTYは 各重量 各次元
1 変頻電源 FKVF-300kW/380V 1本 体重は280kg 750*700*1200mm
2 興奮トランスフォーマー CQSB ((J) 300kVA 1本 3000kg 950*850*900mm
3 HV共鳴試験炉 CHX ((kf) -3000kVA/150kV 3個 4500kg D1200*H1250mm
4 容量分割器 TRF-450kV/1000pF 1セット 体重は275kg D250*H2850mm
5 特殊試験用アクセサリー   1セット

注記:1負荷電容器は,小負荷線がテストされているとき,またはテスト周波数を制御するためにアナログ負荷を必要とするとき,オプションであることができます.

2. 試験炉は,異なる試験対象範囲または顧客の要求に応じて,各パーツの名値電圧に対して,130KV,150KV,155KV,200KV,250KV,300KV,350KV,400KVとして生産することができます. 最大各HV原子炉の電流は1~5A10A,15A,20A,25A,30A



III 試験原理図:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: 試験回路の制御・測定部品である変頻電源

T:HV試験炉の興奮電圧を提供する興奮トランスフォーマー
L: LC回路の共振誘導力であり,試験電圧を生成する試験反応器

Cx: テストされた機器

MOA1: 閃電止めは,興奮トランスフォーマー上の保護部分です.
C1,C2:電圧分割器 (C1は高電圧アーム,C2は低電圧アーム)


IV 一般的な技術データ:

  1. システム試験モード: 変数周波数連帯
  2. システムモデル:CHX-9000KVA/150KV,300,450KV
  3. 入力電源: 380±10% (三相) 50Hz/60Hz
  4. HV試験炉数: 3個
  5. 定数出力9000kVA
  6. 定数出力電圧:150KV,300,450KV
  7. 最大試験電圧: 150KV,300,450KV
  8. 定数出力電流: 20A/単体または連続で;60A/並列で
  9. 周波数範囲:20Hz~300Hz
  10. 出力共鳴電圧波形:シナス波
  11. 出力波形のTHD: ≤1%
  12. 隔熱レベル:1.1倍未満で1分,正常を維持
  13. 作業サイクル: 60分 定位電流の下での作業状態
  14. テストセットそのものの品質因数:Q≥60
  15. 温度上昇: 60分間のノーマル電流下で65K未満.
  16. 騒音レベル:70B以上ではない
  17. 原子炉構造:油浸し型,エポキシチューブ・シリンダー型


V. メインの測定・制御ソフトウェアパネル:



Portable Variable Frequency Resonant Withstand Voltage Test Set
注:この図は,VF電源の制御および測定ソフトウェアからテストパラメータを設定するステップのディスプレイパネルです.


VI.アクセサリー

  • 配件箱
  • 電源の入力ケーブル
  • 電源の出力ケーブル
  • 興奮変圧器の出力ケーブル
  • システム接地ケーブル
  • 原子炉の並行ケーブル
  • HV計測ケーブル (電圧分割器の信号出力ケーブル)
  • HV出力ケーブル (分割する原子炉,分割する物体)
  • 分隔器の支柱
  • 試験炉と分割装置のコロナリング
  • 最終試験報告書,品質証明書,使用説明書,梱包リストが提供されています.


VII.その他の典型的なモデル



1 132KV級XLPEケーブルのためのオプションモデル 敷地内の電圧試験に耐える



モデル 定数電圧 定数出力電流 定数出力 最大適用量
CHX-775KVA/155KV 155KV 5A 775KVA 132kVケーブル≤1km
CHX-1550KVA/155KV 155KV 10A 1550KVA 132kVケーブル≤2km
CHX-2325KVA/155KV 155KV 15A 2325KVA 132kVケーブル≤3km
CHX-3100KVA/155KV 155KV 20A 3100KVA 132kVケーブル≤4km
CHX-3875KVA/155KV 155KV 25A 3875KVA 132kVケーブル≤5km
CHX-7750KVA/155KV 155KV 50A 7750KVA 132kVケーブル≤10km
CHX-12400KVA/155KV 155KV 80A 12400KVA 132kVケーブル≤16km
CHX-15500KVA/155KV 155KV 100A 15500KVA 132kVケーブル≤20km
特別要求は注文でできます

注:試験用ケーブル電圧クラス≤132kV,0.25uF/km



2 230KV級XLPEケーブルのためのオプションモデル 敷地内の電圧試験



モデル 定数電圧 定数出力電流 定数出力 最大適用量
CHX-2020KVA/255KV 255KV 8A 2020KVA 220~230kVケーブル≤1km
CHX-4080KVA/255KV 255KV 16A 4080KVA 220~230kVケーブル≤2km
CHX-6120KVA/255KV 255KV 24A 6120KVA 220~230kVケーブル≤3km
CHX−8160KVA/255KV 255KV 32A 8160KVA 220~230kVケーブル≤4km
CHX--10200KVA/255KV 255KV 40A 10200KVA 220~230kVケーブル≤5km
CHX--20400KVA/255KV 255KV 80A 20400KVA 220~230kVケーブル≤10km
CHX-25500KVA/255KV 255KV 100A 25500KVA 220~275kVケーブル≤12.5km
特別要求は注文でできます

注:試験用ケーブル電圧クラス≤230kV,0.25uF/km



3 330KV級 XLPEケーブルのオプションモデル 敷地内の電圧試験



モデル 定数電圧 定数出力電流 定数出力 最大適用量
CHX-3500KVA/350KV 350KV 10A 3500KVA 330kVケーブル≤1km
CHX-7000KVA/350KV 350KV 20A 7000KVA 330kVケーブル≤2km
CHX-10500KVA/350KV 350KV 30A 10500KVA 330kVケーブル≤3km
CHX-14000KVA/350KV 350KV 40A 14000KVA 330kVケーブル≤4km
CHX-21000KVA/350KV 350KV 60A 21000KVA 330kVケーブル≤5km
CHX-28000KVA/350KV 350KV 80A 28000KVA 330kVケーブル≤10km
特別要求は注文でできます

注:試験用ケーブル電圧クラス≤330kV,0.25uF/km



4 選択可能な他のモデル 長 XLPEケーブル 敷地内の電圧試験に耐える



モデル 定数電圧 定数出力電流 定数出力

適用する

(20Hzから開始)
CHX-2600KVA/130KV 130KV 10A,20A 1300KVA U について0=64KV以下ケーブル
CHX-3000KVA/150KV 150KV 10A 20A 3000KVA U について0=87KV以下ケーブル
CHX-10000KVA/250KV 250KV 20A,40A 10000KVA U について0=127KV以下ケーブル
CHX-20000KVA/250KV 250KV 20A,80A 20000KVA U について0=127KV以下ケーブル
CHX-21000KVA/350KV 350KV 20A,60A 21000KVA U について0=230KV以下ケーブル
CHX-42000KVA/350KV 350KV 20A,80A 42000KVA U について0=230KV以下ケーブル
特別要求は注文でできます

注: XLPEケーブルの試験電圧は1.7Uと考えられる.0



5 HVまたはEHVクラスのケーブルとGISのためのオプションモデル現地での AC hipot 試験



M についてオデール 定数電圧 定数出力電流 定数出力

適用する

(20Hzから開始)
CHX-2600KVA/130KV,260KV 130KV,260KV 20A@130KV 2千6千ワット

U について0=64KVケーブル

72.5KVのGISについて
10A@260KV

U について0=127KVケーブル

145KV級GISについて
CHX-9000KVA/150KV,300KV 150KV,300KV 60A@150KV 9000KVA

U について0=87KVケーブル

72.5KVのGISについて
30A@300KV

U について0=160KVケーブル

170KV級GISについて
CHX-10000KVA/250KV,500KV 250KV,500KV 40A@250KV 10000KVA

U について0=127KVケーブル

145KV級GISについて
20A@500KV

U について0=290KVケーブル

362KV級GISについて
CHX-20000KVA/250KV,500KV 250KV,500KV 80A@250KV 20000KVA

U について0=127KVケーブル

145KV級GISについて
40A@500KV

U について0=290KVケーブル

362KV級GISについて
CHX-21000KVA/350KV,700KV 350KV,700KV 60A@350KV 21000KVA

U について0=190KVケーブル

170KV級GISについて
30A@700KV

U について0=290KVケーブル

550KV級GISについて
特別要求は注文でできます





VIII. XLPEケーブルに関するIEC 60840:2011およびIEC 62067:2011の現場試験標準表



Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 2



Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 3

IX.HVGISのIEC 62271-203:2011の施設内の隔熱試験標準表



Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 4
