Name: 8-18m電力塔建設用の耐腐食性コーティング付きモジュラーラティスジンポール
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: LBNX-300A
Price: 285715.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

名前: 内側から吊るされたグリッドジンの棒

モデル: LBNX-300A / LBNX-300B

商品番号: 03131-03141

範囲: 8-18m

セクション: 300x300mm

安全係数: 2.5

重さ: 10.5～11.0kg/m

保証: 1年

ハイライト:

モジュラーラティスジンポール

耐腐食性ジンポール

8-18mラティスジンポール

基本情報

起源の場所: 寧波、中国

ブランド名: Suntech

証明: ISO 9001

モデル番号: LBNX-300A

お支払配送条件

パッケージの詳細: 輸出用スチールバンド補強付き合板ケース

受渡し時間: 在庫がある場合は 3 ～ 7 営業日、大量注文の場合は 15 ～ 25 日

支払条件: LC、T/T

供給の能力: 月あたり 2000 個

ギャラリー

8-18m電力塔建設用の耐腐食性コーティング付きモジュラーラティスジンポール

製品の説明

塔建設用内吊り格子ジンポール LBNX-300A

内部吊り格子ジンポール (internally-suspended lattice gin pole) は,電源伝送塔の建設のためのモジュール式リフティングマストである.塔体内側に吊り付けられ,塔の周りの作業領域をクリアに保ちます.8mから18mの作業高度を構築するために,格子セクションをボルト一緒に垂直負荷と各モデルの安全因子のデータは下記に記載されています.

デザインと構造

内部懸垂の設計:マストは塔体内に固定され,周りの作業場を遮断しない.

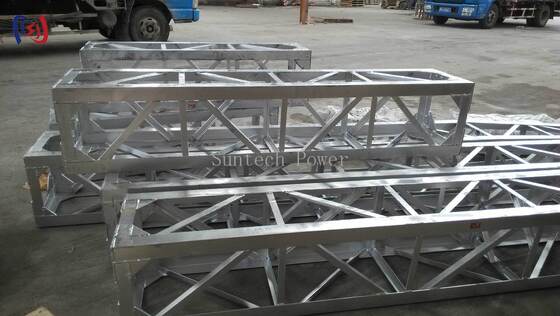

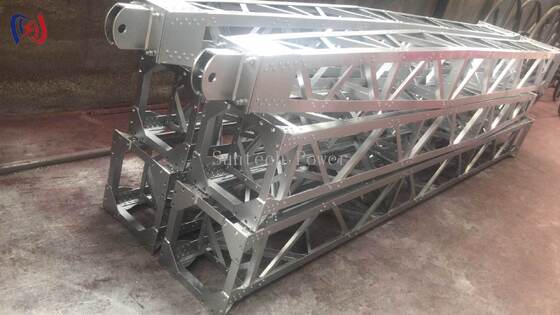

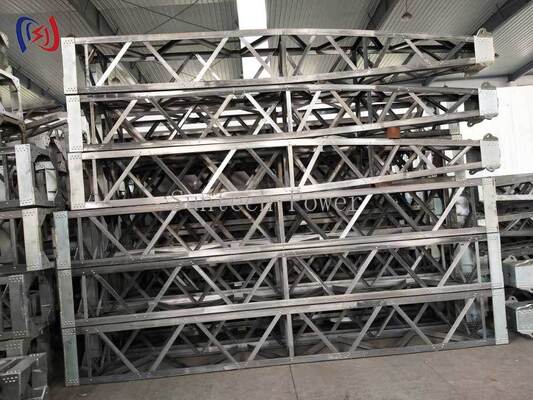

モジュラルの格子段:ブロックの長さは,必要な高さまで合致します.

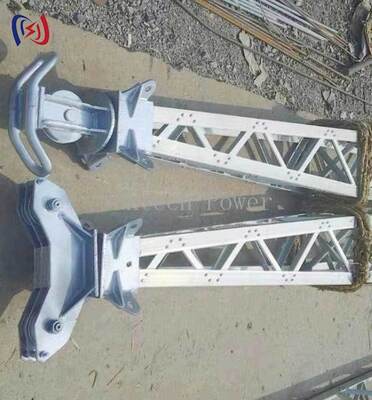

鉄筋鋼接合物:マストヘッドとベースのボルト付き接続.
鋼管の主要部品:50x50mm メインメンバーと25x25mmから30x30mmのアクセサリー
腐食耐性コーティング:屋外での使用に適しています
交換可能な部品:検査と整備が容易になります

テクニカル仕様

アイテムNo.	モデル	範囲 (m)	セクション (mm)	主部分 (mm)	アクセサリー (mm)	垂直負荷 (KN)	安全性要因	体重 (kg/m)
03131	LBNX-300A	8から16	300×300	50×50×4	25×25×3	13から38	2.5	10.5
03141	LBNX-300B	11から18まで	300×300	50×50×5	30×30×3	15〜40歳	2.5	11.0

品質管理と試験

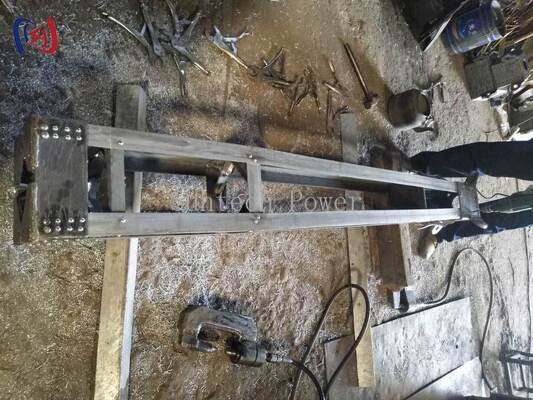

格子切片,接頭,配件は組み立てられ,梱包前にフィット,直さ,接続の整合性を確認する.各バッチは,その指定されたセクションサイズと作業範囲に対して検査されます.製品はISO 9001認証の品質管理の下で製造され,各出荷に検査記録が配達されます.

典型的な用途

トランスミッションタワー組
サブステーション構造の設置
臨時的な持ち上げ作業
緊急塔の修理

組み立てと使用

敷地内の準備作業場を平らにし,地面状態を確認する.
組み立て:標識付きの格子段を繋ぎ,すべての接続を固定します.
オペレーション:負荷を監視し作業場をクリアにします
解体:組み立て手順を逆転させ,部品を乾燥した場所に保管する.

工場のサポートと購入者の保証

トレーディング層のマーガップなしの製造者による直接価格設定
OEMとODMは,カスタムの高さ,セクション,ブランドで利用できます
塔の高さと負荷に基づいてモデル選択サポート (8mから18m範囲)
格子用スペアセクションとアクセサリー
12ヶ月限定保証

塔の高さ作業距離荷重を教えて下さいエンジニアは1日以内に適切なジンのポールモデルと工場直報を確認します
