8~28mの塔の建設のための耐腐蝕性コーティングを持つモジュール型A型格子ジーンポール

1個
MOQ
negotiable
価格
8~28mの塔の建設のための耐腐蝕性コーティングを持つモジュール型A型格子ジーンポール
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
名前: A型格子ジンポール
モデル: LBR-250～LBR-600D、GBR-300～GBR-700
商品番号: 03361-03615
範囲: 8〜28m
セクション: 250×250mm～700×700mm
安全係数: 2.5
重さ: 10.5×2～75×2kg/m
保証: 1年
ハイライト:

モジュール式ジーンポール

,

腐食に耐える格子ジーンポール

,

8~28m A型ジンポール
基本情報
起源の場所: 寧波、中国
ブランド名: Suntech
証明: ISO 9001
モデル番号: LBR-250
お支払配送条件
パッケージの詳細: 輸出用スチールバンド補強付き合板ケース
受渡し時間: 在庫がある場合は 3 ～ 7 営業日、大量注文の場合は 15 ～ 25 日
支払条件: LC、T/T
供給の能力: 月あたり 2000 個
製品の説明
A型格子ジブポール LBR-250 (タワー建設・揚重用)

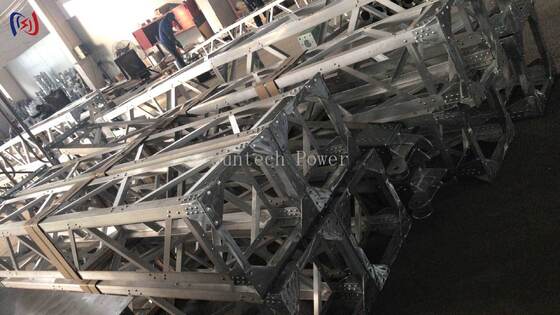

A型格子ジブポールは、送電鉄塔および変電所構造物の建設・保守用のモジュラー式揚重マストです。三角形の格子フレームが広いベースに荷重を分散させ、セクションをボルトで接合することで、8mから28mまでの作業高さを構築できます。19のモデルがあり、250mmから700mmまでの角型チューブセクションをカバーし、垂直荷重と安全率のデータは以下の通りです。
設計と構造

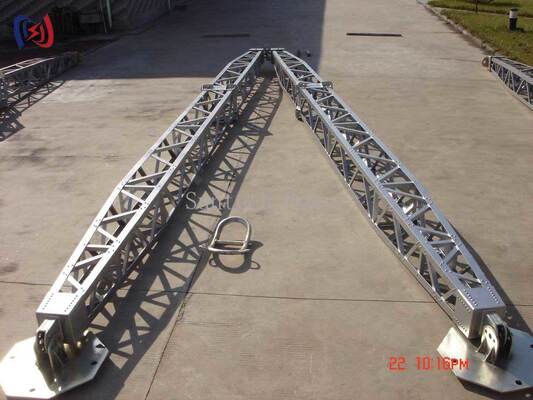

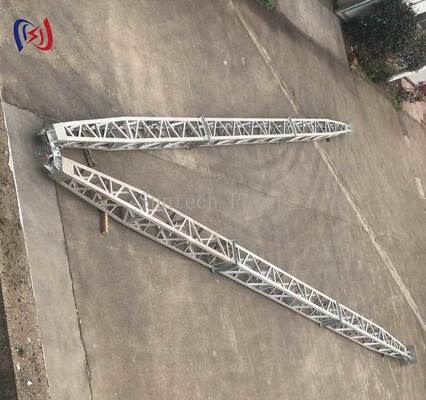

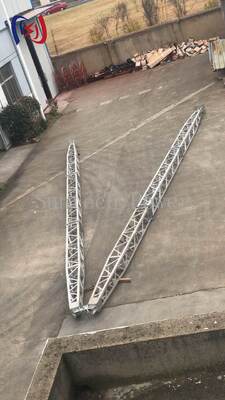

  • Aフレーム格子設計: 広いベースと均等な荷重分散により安定した足場を提供します。
  • モジュラーセクション: 要求される高さに組み立て可能な、インターロック式の格子長。

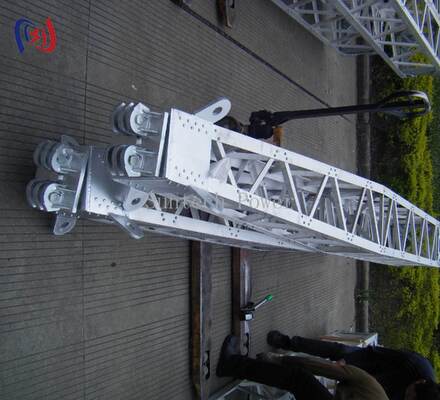

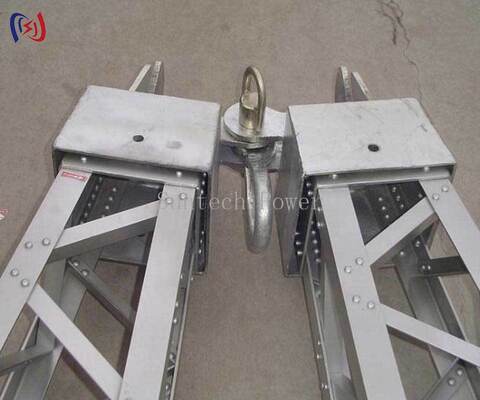

  • 強化鋼製ジョイント: マストヘッドとベースのボルト締め接続。
  • 角形鋼管主部材: モデルにより50x50mmから80x80mmの主部材。
  • 耐腐食性コーティング: 屋外現場での使用に適しています。
  • 交換可能な部品: 点検・保守が容易。
技術仕様
品名モデル範囲 (m)セクション (mm)主部材 (mm)付属品 (mm)垂直荷重 (KN)重量 (kg/m)
03361LBR-2508-13250x25050x50x425x25x372-2610.5x2
03371LBR-300A8-16300x30050x50x425x25x390-2610.5x2
03380LBR-300B8-16300x30050x50x530x30x3-11.0x2
03381LBR-3508-16350x35050x50x530x30x3120-3510.5x2
03391LBR-400A11-18400x40050x50x530x30x3147-3811.0x2
03401LBR-400B11-18400x40060x60x530x30x3-14.6x2
03411LBR-500A13-20500x50060x60x530x30x3162-8118x2
03415LBR-500B13-20500x50060x60x540x40x3-20x2
03421LBR-500C13-20500x50070x70x640x40x3256-12721x2
03425LBR-500D13-20500x50070x70x650x50x4-22x2
03431LBR-600A15-22600x60060x60x640x40x3171-9620x2
03435LBR-600B15-22600x60070x70x640x40x3-21x2
03441LBR-600C15-22600x60070x70x650x50x4275-15022x2
03445LBR-600D15-22600x60080x80x650x50x4-24x2
03611GBR-30010-15300x30050x50x530x30x375-3533x2
03612GBR-40012-18400x40056x56x530x30x3100-7543x2
03613GBR-50014-24500x50063x63x540x40x4185-12554x2
03614GBR-60016-26600x60070x70x640x40x4420-14563x2
03615GBR-70018-28700x70080x80x650x50x4600-23075x2
品質管理と試験
格子セクション、ジョイント、付属品は、梱包前に組み立てられ、適合性、直線性、接続完全性がチェックされます。各バッチは、記載されたセクションサイズと作業範囲に対して検査されます。製品はISO 9001認証の品質管理の下で製造されており、出荷ごとに検査記録が提供されます。
主な用途
  • 送電鉄塔組立
  • 変電所構造物建設
  • 一時的な揚重作業
  • 緊急鉄塔修理
組み立てと使用
  • 現場準備: 作業エリアを水平にし、地盤条件を確認します。
  • 組み立て: ラベル付けされた格子セクションを接合し、すべての接続を確実にします。
  • 操作: 荷重を監視し、作業エリアをクリアに保ちます。
  • 解体: 組み立て手順を逆にたどり、部品を乾燥した場所に保管します。
工場サポートとバイヤー保証
  • 中間業者マージンなしのメーカー直販価格
  • カスタム高さ、セクション、ブランディングに対応するOEMおよびODM利用可能
  • モデル選択サポート (8m～28m範囲) は、鉄塔の高さと荷重に基づいて行われます
  • スペアの格子セクションと付属品が入手可能
  • 12ヶ月限定保証
鉄塔の高さ、作業範囲、荷重をお知らせいただければ、エンジニアが適切なジブポールモデルと工場直販の見積もりを1営業日以内に確認いたします。
