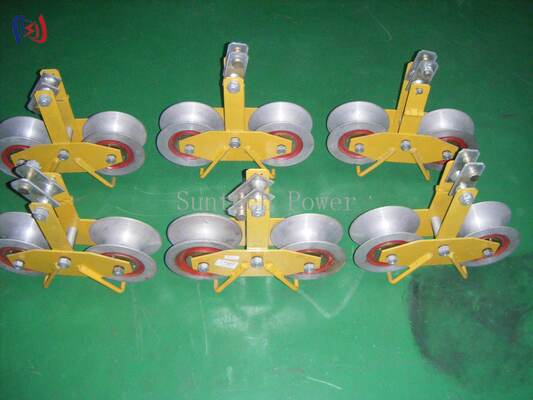

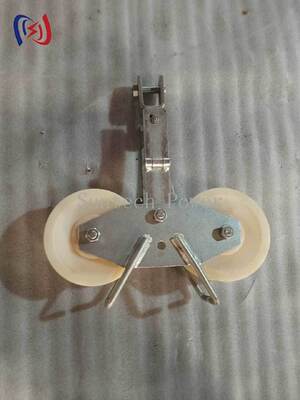

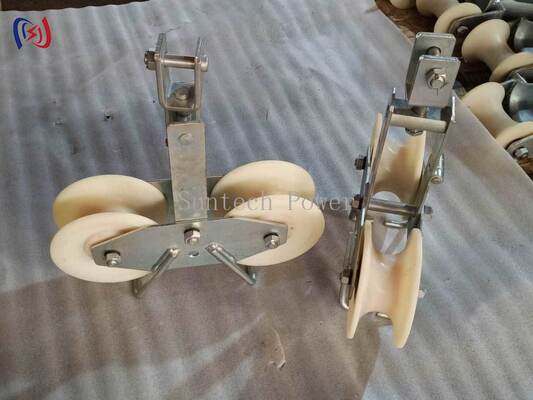

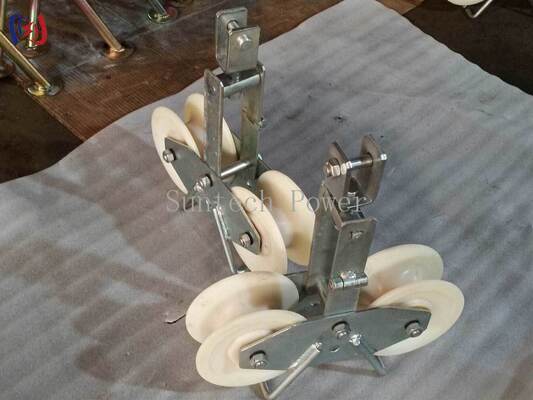

25KN タンデムシブストリングブロック 大切のACSR導体LGJ300-500
Tandem Sheave ストリングブロックは,大きな横断面の電導体のストリングのために特別に設計されています.各種のコネクタが通過できるホイール溝でワイヤの接触面を増加させる. リードし,大きなセクションの導体を引き取る適用; スプライシングスリーブが溝から通過することができます. 特に,トランスミッションラインの大きな角度またはコーナー条件に適しています.
|
商品番号 |
モデル |
適用される導体 |
定数負荷 (kN) |
体重 (kg) |
コメント |
|
10211 |
SHR2だ5 |
LGJ300から500 |
25 |
11 |
アルミニウムシート |
|
10212 |
SHRN-2 について5 |
LGJ300から500 |
25 |
9.5 |
ナイロンシブ |
■ 接触面の拡大タンドムシーブ設計はワイヤの接触面を倍増し,導体への圧力を軽減し,損傷を防ぐ.
■ 接続器を通過する様々なコネクタとスプレースリーブが溝を通過でき,障害はありません.
■ 大型電導容量特別に設計されたLGJ300-500大型横断ACSR導体.
■ 大角容量標準ブロックが実行できない大きな角度と角のストリング条件に理想的です
■ 複合材料のオプション最大耐久性のためのアルミシールシール 軽量化とケーブル保護のためのナイロンシール
■ 重労働建築 〜25KNのノーマルロード容量 最も要求の高い送電線プロジェクト
Q: タンデムシブ設計の利点は?
A: 2つの束が並べられることで,導体との接触面が増加し,圧力が減り,ケーブル損傷が少なく,よりスムーズに引っ張れるようにします.
Q: 最大導体サイズ?
A:LGJ300-500 大きな横断ACSR導体
Q:スプレーリングの袖が通ってきますか?
A: はい,溝はスプレーリング・スリーブが通過できるように設計されています.
Q:どんなアプリケーションですか?
A: 大きな角度と角のスレッドリング条件,大きな電導体伝送プロジェクト
Q:体重の違い?
A: アルミ版11kg ナイロン版9.5kg
