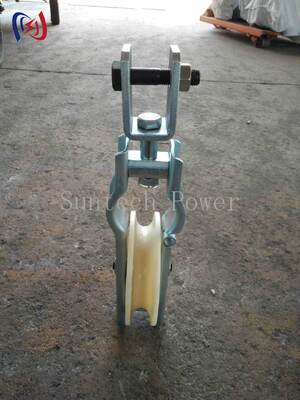

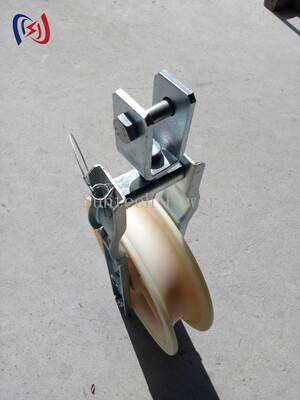

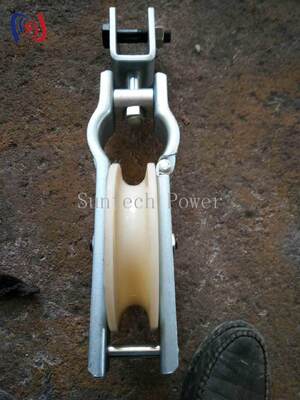

overhead transmission line conductor stringing 用 5KN-20KN シングルシーブストリングブロック
Suntech Power Tools のシングルシーブストリングブロックは、架空送電線建設のためのプレミアムな導体ストリングソリューションです。5KN から 20KN の定格荷重容量で利用可能なこのブロックは、直線ポールで導体をスムーズに引き抜くように設計されています。精密機械加工されたシーブは密閉ボールベアリングに取り付けられており、摩擦を最小限に抑えます。スプライシングスリーブ、鋼線ロープ、コネクタは、溝を妨げなく通過します。アルミニウム合金または MC ナイロンシーブオプションで利用可能で、重量は 1.5 ～ 15KG です。ISO 9001:2008 規格の下で製造されています。ハンガーはフックタイプまたはプレートタイプで利用可能です。
|
アイテム番号 |
モデル |
適合導体 |
定格荷重 (KN) |
重量 (kg) |
備考 |
|
10171 |
SHD-120×30 |
LGJ25～70 |
5 |
1.5 |
アルミニウム |
|
10172 |
SHD-160×40 |
LGJ95～120 |
10 |
2.5 |
アルミニウム |
|
10173 |
SHD-200×40 |
LGJ150～240 |
15 |
4 |
アルミニウム |
|
10174 |
SHD-200×60 |
LGJ150～240 |
15 |
4.6 |
アルミニウム |
|
10175 |
SHD-250×40 |
LGJ150～240 |
20 |
4.6 |
アルミニウム |
|
10176 |
SHD-250×60 |
LGJ300～400 |
20 |
6 |
アルミニウム |
|
10177 |
SHD-270×60 |
LGJ300～400 |
20 |
7 |
アルミニウム |
|
10178 |
SHD-320×60 |
LGJ300～400 |
20 |
9.5 |
アルミニウム |
|
10179 |
SHD-400×80 |
LGJ400～500 |
20 |
15 |
アルミニウム |
|
10191 |
SHDN-120×30 |
LGJ25～70 |
5 |
1.5 |
ナイロン |
|
10192 |
SHDN-160×40 |
LGJ95～120 |
10 |
2.5 |
ナイロン |
|
10193 |
SHDN-200×40 |
LGJ150～240 |
15 |
3.6 |
ナイロン |
|
10194 |
SHDN-200×60 |
LGJ150～240 |
15 |
4 |
ナイロン |
|
10195 |
SHDN-250×40 |
LGJ150～240 |
20 |
4 |
ナイロン |
|
10196 |
SHDN-250×60 |
LGJ300～400 |
20 |
4.5 |
ナイロン |
|
10197 |
SHDN-270×60 |
LGJ300～400 |
20 |
5.6 |
ナイロン |
|
10198 |
SHDN-320×60 |
LGJ300～400 |
20 |
6.7 |
ナイロン |
|
10198-1 |
SHDN-320×80 |
LGJ300～400 |
20 |
8 |
ナイロン |
|
10199 |
SHDN-400×80 |
LGJ400～500 |
20 |
13 |
ナイロン |
|
10199-1 |
SHDN-400×100 |
LGJ400～500 |
20 |
15 |
ナイロン |
|
10199-2 |
SHDN-400×120 |
LGJ400～500 |
20 |
18 |
ナイロン |
・ 架空送電線建設における直線ポールでの導体の引き抜き
・ 様々な電圧レベルの ACSR 導体 LGJ25 から LGJ500 のストリング
・ シーブ溝を通過する鋼線ロープとスプライシングスリーブの誘導
・ 電力配電および送電線ストリングプロジェクト
・ ユーティリティ建設および保守作業
・ 軽量アルミニウムまたはナイロンシーブ — 重量はわずか 1.5 ～ 15KG で、作業員の疲労を大幅に軽減します。アルミニウムシーブは優れた耐摩耗性を提供し、MC ナイロンは優れたケーブル保護を提供します。
・ ボールベアリングマウント設計 — 精密密閉ボールベアリングにより、スムーズで静かな回転と最小限の引き抜き抵抗が保証され、ケーブル寿命が延びます。
・ 汎用性の高い導体範囲 — LGJ25 から LGJ500 までの ACSR 導体に対応し、地方路線から高電圧回廊までの幅広いプロジェクトに対応します。
・ パススルー溝設計 — スプライシングスリーブ、コネクタ、鋼線ロープが妨げなく通過できるため、停止して再リギングする必要がなくなります。
・ ISO 9001:2008 認証品質 — 亜鉛メッキ鋼フレームによる厳格な品質管理の下で製造され、複数のプロジェクトサイクルにわたって耐腐食性を備えています。
・ 柔軟な取り付けオプション — 異なるポールやクロスアーム構成に対応するフックタイプまたはプレートタイプのハンガーで利用可能です。
Q: アルミニウムシーブとナイロンシーブの違いは何ですか？
A: アルミニウムシーブ (SHD) は、重負荷の引き抜きに対して高い耐摩耗性と放熱性を提供します。ナイロンシーブ (SHDN) は、より軽量でケーブル保護に優れており、OPGW のようなデリケートな導体に推奨されます。
Q: 最大導体サイズは？
A: SHD-400×80 は LGJ400～500 に対応します。より大きな導体については、カスタムソリューションについてはエンジニアリングチームにお問い合わせください。
Q: スプライシングスリーブは通過できますか？
A: はい、溝はスリーブ、ワイヤーロープ、コネクタが妨げなく通過できるように設計されています。
Q: 保証は？
A: 製造上の欠陥をカバーする標準の 1 年間保証。適切なメンテナンスを行えば、ブロックは複数の主要プロジェクトにわたって使用できます。
Q: カスタムマウントは？
A: はい、フックタイプとプレートタイプのハンガーが利用可能です。注文時に要件を指定してください。
