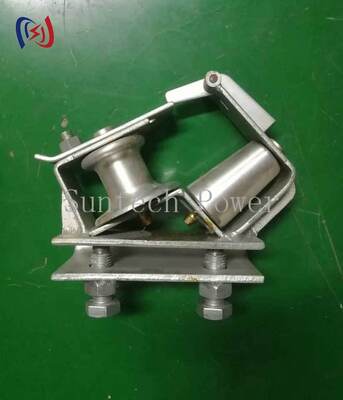

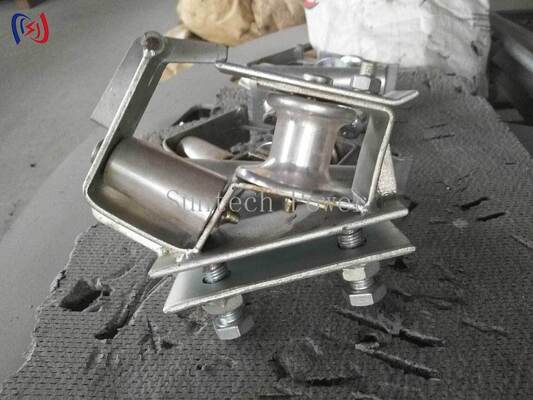

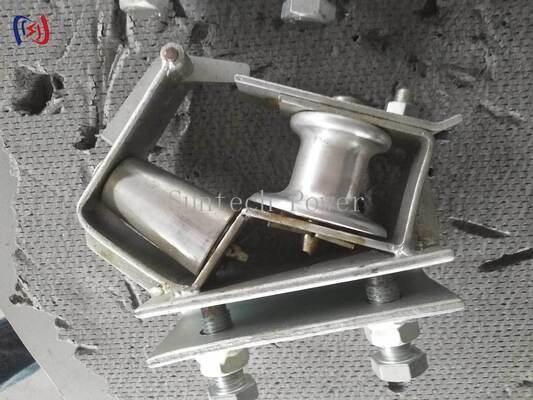

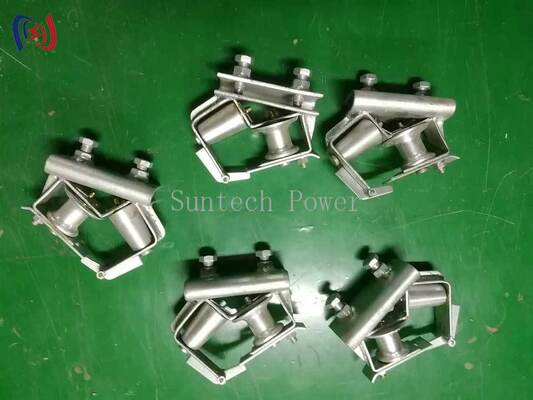

5KN スカイワード コーナーストリンギングブロック オーバーヘッドライン角度タワーケーブルプーリング用
スカイワード コーナーストリンギングブロックは、コーナー、角度、デッドエンド構造をナビゲートするための特殊工具です。標準的なブロックとは異なり、導体が方向を変える際の大きな横方向の圧力を管理します。より深く、より密閉されたシーブにより、ケーブルの飛び出しを防ぎます。角度タワーまたはデッドエンド構造に取り付けられ、ケーブルをコーナー周りにスムーズに誘導します。アルミニウムまたはMCナイロンシーブで利用可能、重量はわずか1.8-2.4kgです。
|
品目番号 |
モデル |
適用導体 |
定格荷重 (kN) |
重量 (kg) |
備考 |
|
10281 |
SHCZ-0.5 |
LGJ25-185 |
5 |
2.4 |
アルミニウムシーブ |
|
10282 |
SHCZN-0.5 |
LGJ25-185 |
5 |
1.8 |
ナイロンシーブ |
・ ケーブル飛び出し防止 —より深く密閉されたシーブがケーブルを確実に保持し、コーナーでの危険な飛び出しを防ぎます。
・ 応力低減 —より大きな直径のシーブとスムーズな誘導経路が曲げ半径を増加させ、応力をより長いケーブル長に分散させます。
・ 横方向圧力管理 —強化されたサイドプレートと高品質合金構造が、極端な方向転換張力に対応します。
・ 超軽量 —わずか1.8-2.4kgで、同等のコーナリングブロックよりもはるかに軽量です。
・ 効率的なワークフロー —角度を通過する連続的な引き込みを可能にし、時間と労力を節約します。
・ 耐久性のある構造 —強化されたサイドプレートと特大ベアリングにより、信頼性の高い長期的なパフォーマンスを実現します。
Q: コーナーブロックと標準ブロックの違いは？
A: コーナーブロックは、角度点での高い横方向圧力に対応するため、より深く密閉されたシーブを備えており、ケーブルの飛び出しを防ぎます。
Q: 最大導体サイズは？
A: LGJ25-185導体、定格荷重5KNです。
Q: OPGWの使用は？
A: はい、ナイロンシーブモデルSHCZN-0.5はOPGWに適しています。
Q: 取り付けは？
A: 角度タワーおよびデッドエンド構造用です。
Q: 重量の利点は？
A: わずか1.8-2.4kgで、同等の製品よりも大幅に軽量です。
