双面シブストリングブロック 25-400mm 小型導体クロスアーム搭載ストリング用

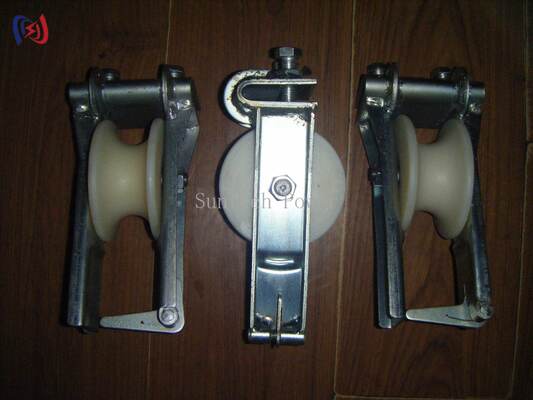

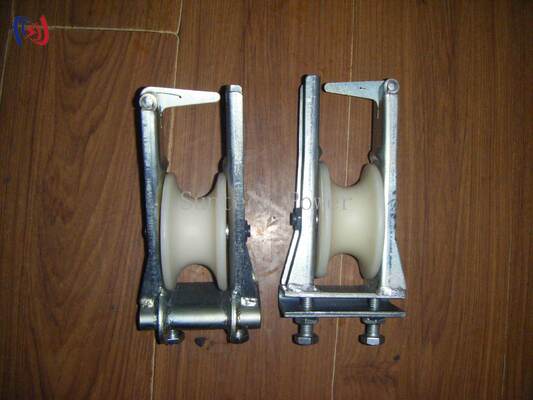

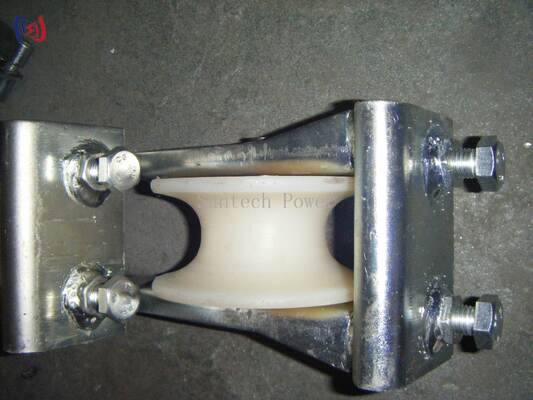

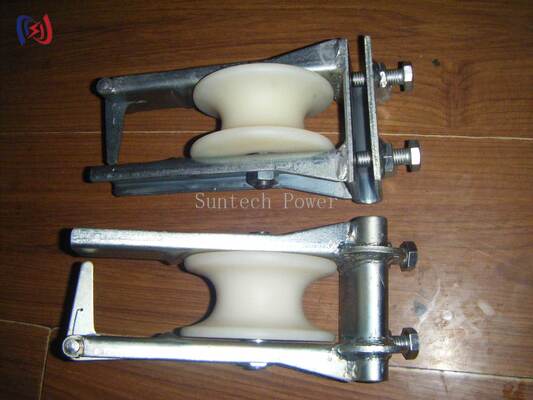

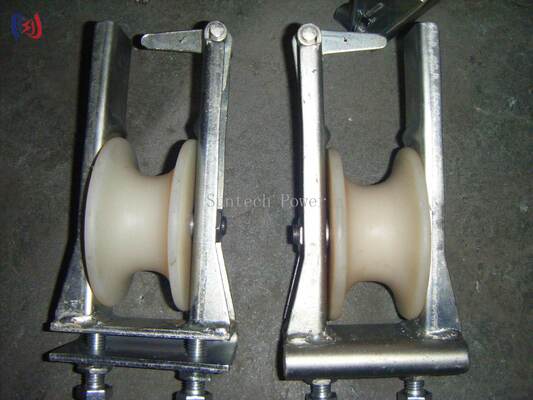

Swerve Skyward Double Sheave Stringing Blockは,横軸に設置された直線ポールに小さな直径の電導体を引っ張るために設計されています.ダブルシブデザインは,25mmから400mmまでの導体のための安定性とケーブルガイドを向上させる. 5KNから20KN,シブ直径80mmまたは120mm,幅50mmまたは60mmで利用可能. 鋳造鋼製のフレーム. アルミ合金とMCナイロンシブオプションの両方が利用可能.
|
商品番号 |
モデル |
定数負荷 (KN) |
縦×幅 |
適用される導体 |
体重 (kg) |
コメント |
|
10231 |
SHC-05 |
5 |
Φ80×50 |
25から185 |
1.5 |
アルミニウム |
|
10232 |
SHC-2 |
20 |
φ120×60 |
35から240 |
3 |
アルミニウム |
|
10221 |
SHC-1 |
10 |
ほら |
≤400 |
4 |
アルミニウム |
|
10233 |
SHCN-0 について5 |
5 |
Φ80×50 |
25から185 |
1.1 |
ナイロン |
|
10234 |
SHCN-2 |
20 |
φ120×60 |
35から240 |
2.3 |
ナイロン |
|
10222 |
SHLN-1 |
10 |
ほら |
≤400 |
3 |
ナイロン |
■ 横軸に設置された直線柱に小さな直径の電導体を引っ張る
■ 空中送電・配送線建設
■ 最大角鉄が90°未満の用途
■ 安定した二重シフトケーブルガイドを必要とするストリング
■ 電力網の整備と設置
■ 双重シブ安定性二重シフトは優れたケーブルガイドと安定性を提供し,引く作業中に導体の扭曲を防止します.
■ 超軽量操縦疲労を大幅に軽減し,高度での設置を簡素化します.
■ 広範囲の導体互換性25mmから400mmの電導体に対応し,配送および伝送アプリケーションをカバーします.
■ ボールベアリングのスムーズな動作密封されたボールベアリングは,摩擦が少ない回転を保証し,引力要求を軽減します.
■ 複合材料のオプション耐久性のためにアルミニウムシフ;優れたケーブル保護のためにナイロンシフ.
■ 鉄筋鋼のフレーム耐腐蝕性も最高です
Q: 最大の角度?
A: 最大角鉄 <90° に設計されています.より大きな角では,私たちの角筋ブロックシリーズを使用します.
Q: SHCと SHCNの違いは?
A: SHC:耐久性のためにアルミシート. SHCN: MCナイロンシート,より軽く柔らかいケーブル処理.
Q:OPGWの使用?
A: 小さいOPGW用に適したナイロンシブ型.我々の技術チームに相談してください.
Q:マウントオプション?
A: 横腕を直線柱に固定する.注文時にハンガータイプを指定してください.
Q: MOQ は?
A:標準MOQは1セットです.
