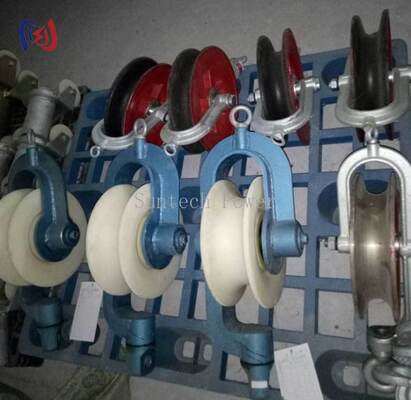

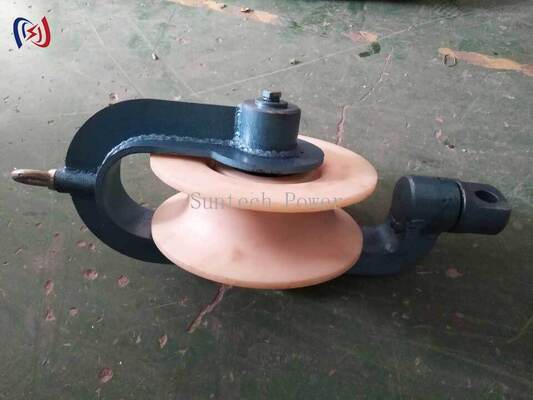

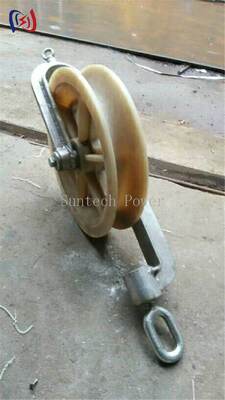

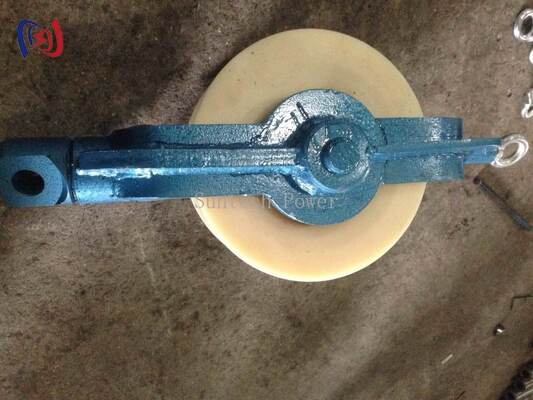

のSHYシリーズ ホールドダウンワイヤーブロックは、導線のストリング作業中に上向きの張力を管理するように設計された特殊な動力伝達ツールです。このブロックは、アース線または導体に下向きの圧力を加えることで浮き上がりを防止し、ケーブルが指定された経路をたどることを保証します。
で設計されていますバネ式自動リリースシステム、シームレスなケーブル取り外しが可能になり、架空線建設の安全性と効率が大幅に向上します。
高圧環境での一貫性を確保するために、各ブロックは校正された耐荷重で製造されています。

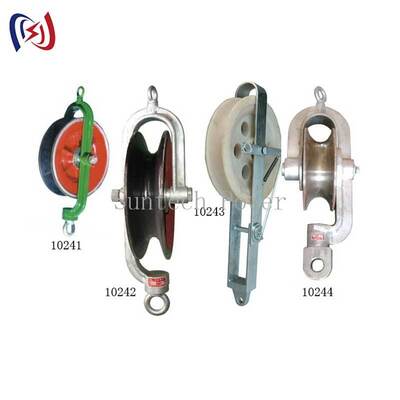

| 品目番号 | モデル | 適用導体 | 定格荷重(KN) | 重量(kg) | シーブ材質のオプション |
|---|---|---|---|---|---|
| 10241 | SHY10L | ≤ ACSR400 | 10 | 13 | ゴムライナー付きアルミニウム |
| 10242 | SHY10G | ≤ 14mm | 10 | 20 | スチールシーブ |
| 10243 | SHY25N | ≤ ACSR720 | 25 | 16 | MCナイロンシーブ |
| 10244A | SHY40G | ≤ 28mm | 40 | 55 | スチールシーブ |
| 10244B | SHY40L | ≤ ACSR720 | 40 | 39 | アルミシーブ |
| 10244C | SHY40N | ≤ ACSR720 | 40 | 34 | MCナイロンシーブ |
このブロックには、導体が特定の張力または位置に達するとリリースをトリガーするスプリング作動機構が装備されており、手動介入なしでラインを次の段階に移動させることができます。
ACSR720 または同様の大型導体の場合、MCナイロン(モデル SHY40N) は強度重量比が高いため推奨されますが、ゴムライナー付きアルミニウム(モデル SHY10L) は、最大限の表面保護が必要な場合に最適です。
はい。フレームはでできています亜鉛メッキ鋼、過酷な気象条件に耐え、長期間の現場使用中の錆を防ぐために特別に処理されています。
