地下ケーブル障害距離検出器,配送ケーブル障害検出器 8G ストレージ

地下ケーブルルートおよびケーブル故障距離ロケーター、配電ケーブル故障検出器

I. 用途:

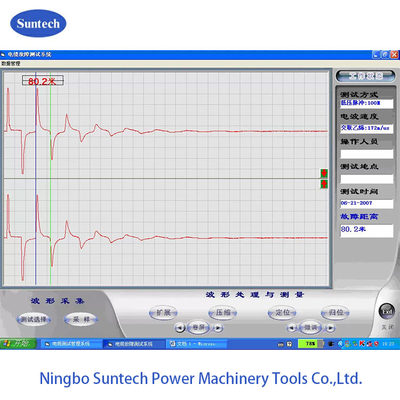

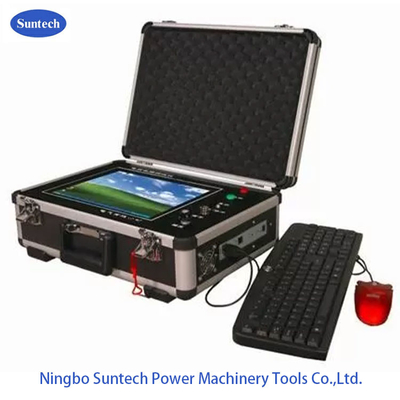

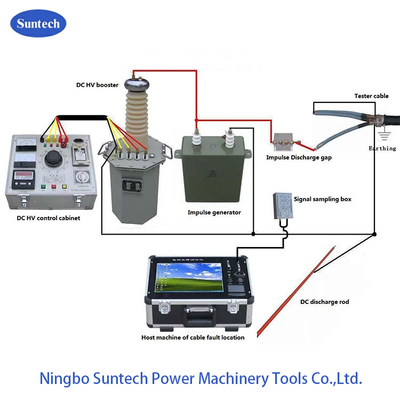

FKDL2000ケーブル故障距離ロケーターは、故障検出試験ホスト、ケーブル経路追跡信号発生器、ケーブル追跡経路信号受信機、ケーブル故障ロケーターなどで構成される統合試験装置です。統合コンピューター、低電圧パルス発生器、データプロセッサーを含むホストマシンは、故障距離の試験、ケーブル長の測定、およびケーブル内の波伝播速度の測定に使用されます。経路信号発生器によって生成される周波数30KHz、振幅ピーク30Vの正弦波信号は、ケーブル経路を見つけるために使用されます。経路信号受信機は、信号経路を受信し、ケーブルの負荷を見つけ、ケーブルの埋設深度を推定するために使用されます。故障ロケーターは、故障の正確な位置特定に使用されます。検出方法は3種類あります。低電圧インパルス法、高電圧フラッシュオーバー法、マルチパルス法。オプション部品はDC高電圧ブースターおよび制御キャビネットであり、絶縁破壊を拡大し、修理を容易にするための破壊電圧を提供するために使用されます。

この統合試験装置は、35KV以下のさまざまな電圧レベルでケーブル故障を試験できます。さまざまなケーブルセクション、さまざまな誘電体、さまざまなケーブル材料のケーブル故障を試験できます。開回路ケーブル故障、短絡ケーブル故障、低抵抗ケーブル故障、高抵抗漏洩ケーブル故障、高抵抗フラッシュオーバーケーブル故障を試験できます。

II. 技術指標:

1、故障測定システム

• 電力ケーブルのさまざまな種類の故障、および同軸通信ケーブルと電話ケーブルの開回路または短絡故障を試験します。
• 試験済みケーブルクラス: 35KV以下
• 長さが既知のケーブル内の電波伝播速度を測定します。
• 測定距離: 16km以上
• システム誤差: 1m未満
• サンプリング周波数: 25 MHz
• 最小分解能: 0.2m
• デッドゾーン: 16m未満
• 電源: DC 12V
• 重量: 5 Kg

2、ケーブル追跡経路信号発生器部

• 信号出力周波数: 30 KHz
• 発振方法: チョッピング
• 電源出力: 30W
• 電源: 220V±10%
• 重量: 4 Kg

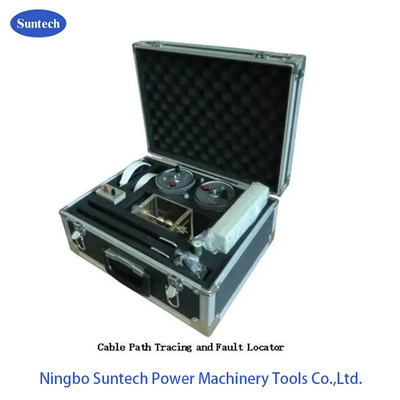

3、ケーブル故障ロケーター部

• 測定感度: 内部抵抗50Ωの信号源が300Hzの信号を出力し、ロケーターは出力が2Vで信号対雑音比が20:1より良い場合に10μV未満の信号を入力します。
• インピーダンス入力: 1.2KΩ以上
• イヤホン: 2×2000Ω
• 動作電圧: DC 9V±10%
• 周囲温度: -20℃～70℃

4. その他の技術データ

III. 設定:

• FKDLケーブル故障試験システム（1セット）
• FKDL経路信号発生器（1セット）
• 経路信号受信機（1個）
• FKDL故障ロケーター（1個）
• 電流サンプリングキャビネット（1個）
• 放電球ギャップ（1セット）
• イヤホン（2個）
• DCインパルスコンデンサ（1セット）
