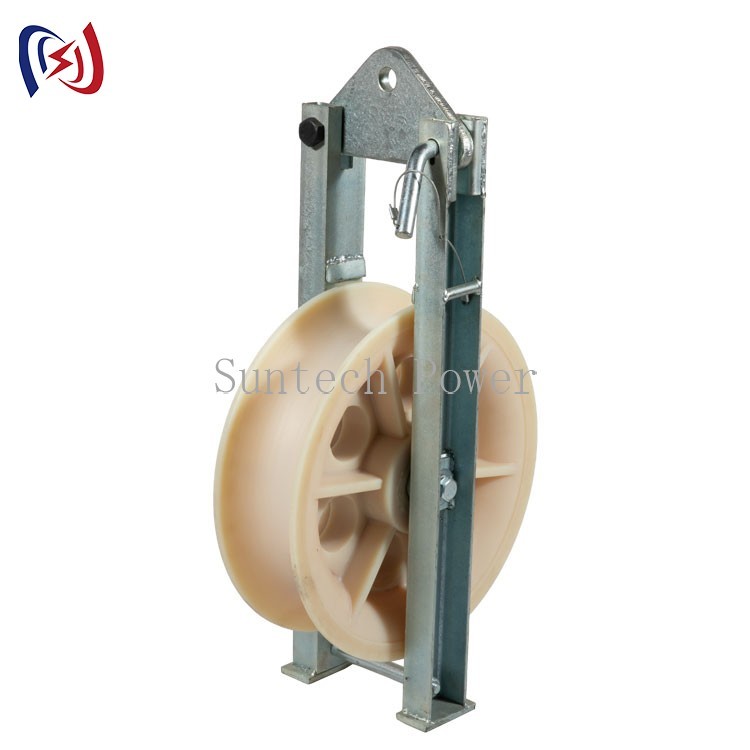

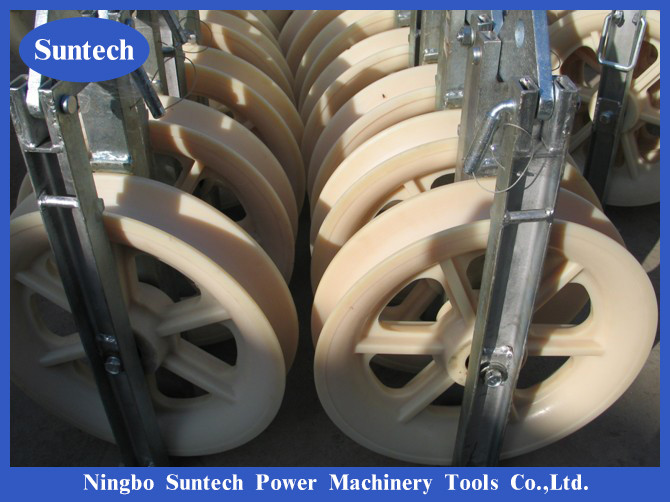

空気線 単回線導体 ストリング トリプルポリーブロック
ストリングブロックは直径が異なるため,異なる電導体をストリングするために使用されました.
私たちの大直径のストリングブロックは 高い強度と柔軟性,使いやすさ,軽量,長寿です.
使用:布置時にケーブルと電導線が摩擦するのを防ぎます.時間と労力を節約できます.
a.我々は,空中送電線建設の様々な用途のための多くのモデルを製造しています.
導体,OPGW,ADSS,通信線を支えるために使われます.
c. ロープブロックのシートは高強度MCナイロンまたはアルミニウム材料で作られ,ブロックのフレームはガルバン化鋼で作られています.横軸はボールベアリングに固定されています.
注記:すべての種類の電輪ブロックは,顧客の要求に応じて製造できます.
興味のある方は,より多くの情報のために,私たちと連絡してください. 我々は,あなたの要求を満たすために最善を尽くします.
| モデル | 輪の大きさ 直径 × 幅 (mm) | 導体サイズ (mm2) | 定数負荷 (kN) | 体重 (kg) | 車輪の材料 |
| SHD-120X30 | 120×30 | 25~70 | 5 | 2.1 | アルミニウム |
| SHD-160X40 | 160×40 | 95~120 | 10 | 3.1 | |
| SHD-200X40 | 200×40 | 150〜240 | 15 | 3.7 | |
| SHD-200X60 | 200×60 | 150〜240 | 15 | 4.1 | |
| SHD-250X40 | 250×40 | 150〜240 | 20 | 5.1 | |
| SHD-250X60 | 250×60 | 300~400 | 20 | 5.4 | |
| SHD-270X60 | 270×60 | 300~400 | 20 | 6.7 | |
| SHD-320X60 | 320×60 | 300~400 | 20 | 10.4 | |
| SHD-400X80 | 400×80 | 400〜500 | 20 | 11.9 | |
| SHDN-120×30 | 120×30 | 25~70 | 5 | 1.5 | ナイロン |
| SHDN-160×40 | 160×40 | 95~120 | 10 | 2.3 | |
| SHDN-200×40 | 200×40 | 150〜240 | 15 | 2.5 | |
| SHDN-200×60 | 200×60 | 150〜240 | 15 | 3.0 | |
| SHDN-250×40 | 250×40 | 150〜240 | 20 | 3.6 | |
| SHDN-250×60 | 250×60 | 300~400 | 20 | 3.8 | |
| SHDN-270×60 | 270×60 | 300~400 | 20 | 4.3 | |
| SHDN-320×60 | 320×60 | 300~400 | 20 | 7.5 | |
| SHDN-400X80 | 400×80 | 400〜500 | 20 | 8 | |
| SHD-508X75 | 508X75 | ≤400 | 20 | 22.3 | アルミニウム |
| SHD-660X100 | 660×100 | ≤500 | 20 | 30 | |
| SHDN-508X75 | 508X75 | ≤400 | 20 | 18 | ナイロン |
| SHDN-660X100 | 660×100 | ≤500 | 20 | 20 | |
| SHDN-830X110 | 830X110 | ≤630 | 30 | 25 | |
| SHDN-916X110 | 916X110 | ≤800 | 50 | 45 | |
| SHDN-1040X125 | 1040X125 | ≤1000 | 55 | 105 |
