特徴

仕様

名前: 水力型ケーブルロールスタンド

モデル: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

定格荷重: 50～300KN

適用可能なケーブルロール直径: 2400-5000mm

適用可能なケーブルロール幅: 1600~3100mm

コア穴径: 76~200mm

重さ: 172〜600kg

フレーム素材: 高張力鋼

応用: 送配電ケーブルのストリング

ハイライト:

50〜300KN 定位負荷水力ケーブルリールスタンド

2400-5000mm 直径導体ドラムスタンド

高張力鋼筋ケーブルドラムスタンド

基本情報

起源の場所: 寧波、中国

ブランド名: Suntech

証明: ISO 9001

モデル番号: si

お支払配送条件

パッケージの詳細: 輸出用スチールバンド補強付き合板ケース

受渡し時間: 在庫がある場合は 3 ～ 7 営業日、大量注文の場合は 15 ～ 25 日

支払条件: LC、T/T

供給の能力: 1 か月あたり 3000 個

ギャラリー

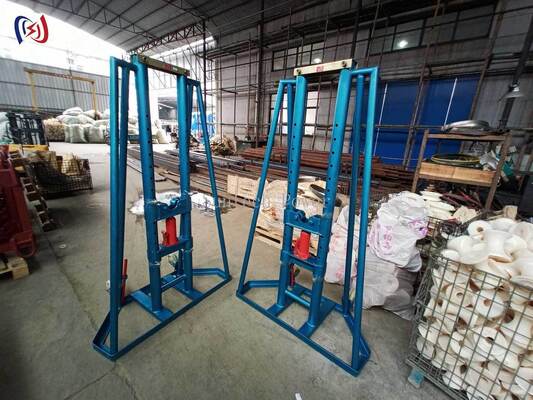

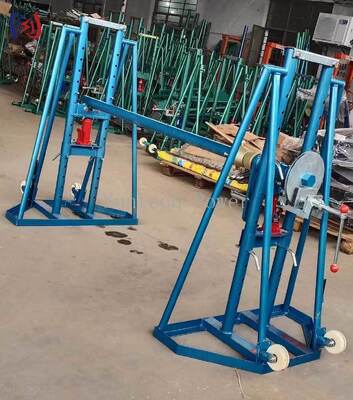

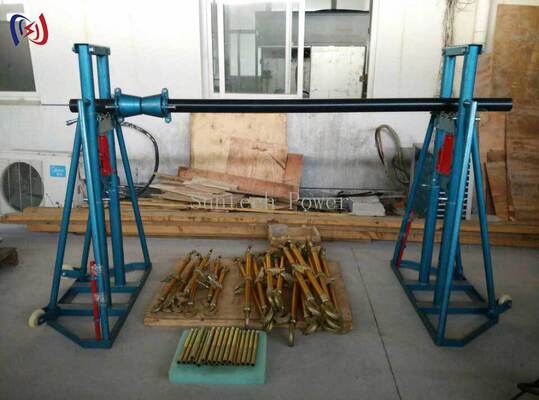

2400-5000mm直径のドラムと高張力鋼筋フレームのための50-300KNの名乗負荷を持つ液圧ケーブルロールスタンド

製品の説明

重力ケーブルドラムの安全かつ効率的な取り扱いのための水力型ケーブルロールスタンド

ハイドロリック型ケーブルリールスタンドは,手動水力ポンプを使用して,重いケーブルと導体ドラムを地面から安全な作業高度に上げることを目的として構築された材料処理ソリューションです50KNから300KNまでの6つの負荷名付けで提供され,操作者が1つの位置を設定できます.5000mm直径までのドラムを上げ,支払います. そうでなければクレーンと完全な乗組員が必要になります..

本物のケーブルストリング作業に基づいて設計された

水力式リフトシステム:頑丈なハンドポンプとシリンダーはわずかな努力でドラムを地面から上げます手動で持ち上げたりロールしたりする作業をなくし作業現場で背部や潰れ傷を引き起こします
調節可能な腕76mmから200mmまでのドラムコア穴を収納し,ドラムを確実にロックします.
統合式ブレーキ精密な逆電圧を適用し,ケーブルが均等に流れるようにします.
重用用用空気車輪負荷付きのスタンドを不均等な表面に移動させ引力方向に合わせます
強化フレーム:ストレスのポイントごとに溶接が倍増し幅広く低いベッジが単位を完全な名乗負荷下で安定させています

テクニカル仕様

アイテムNo.	モデル	定数負荷 (KN)	ロール直径 (mm)	リール幅 (mm)	中核の穴 (mm)	体重 (kg)
21346	SI-5	50	最大2400	最大1600	76〜103	172
21347	SI-10	100	最大2700	最大1700	120〜135	230
21348	SI-10A	100	最大 3400	最大 1900	120〜135	230
21349	SI-16	160	最大 4000	最大2500	125〜200	325
21343	SI-20	200	最大 4000	最大2500	135-160	450
21344	SI-30	300	最大5000	最大 3100	160〜200	600

品質管理と試験

フレームの溶接は,文書化された手順に従っており,各シャシーは塗装の前に,ジグの正方形性をチェックします.水力シリンダーとポンプは圧力試験を受けます.そして,すべての完成したユニットは,梱包前に完全なリフティングサイクルで機能試験を受けます.製造はISO 9001認証の品質管理の下で行われ,各出荷に工場検査記録が配達されます.

典型的な用途

空中送電・配電線の配線
サブステーションとスイッチヤードケーブルの設置
地下鉄やチャクトケーブルを引っ張るプロジェクト
鉄道連鎖と通信の骨組みの工事
産業装置と風力発電所の電源ケーブル

工場のサポートと購入者の保証

トレーディング層のマーガップなしの製造者による直接価格設定
OEMとODMは,カスタムロード評価,色,ブランドで利用できます
注文前に提供された技術図と負荷計算
備蓄中の水力ポンプ,アーム,ホイール
液体部品に対する12ヶ月限りの保証

あなたのドラム直径,幅,コアホールと必要な負荷評価を教えてください,そして私たちのエンジニアは,正しいモデルを推奨し,1日以内に工場直報を確認します.
