特徴

仕様

名前: 水力型ケーブルロールスタンド

モデル: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

定格荷重: 50～300KN

適用可能なケーブルロール直径: 2400-5000mm

適用可能なケーブルロール幅: 1600~3100mm

コア穴径: 76~200mm

重さ: 172〜600kg

フレーム素材: 高張力鋼

ハイライト:

50〜300KN 定位負荷水力ケーブルリールスタンド

2400-5000mm 直径導体ドラムスタンド

高張力鋼筋ケーブルドラムスタンド

基本情報

起源の場所: 寧波、中国

ブランド名: Suntech

証明: ISO 9001

モデル番号: si

お支払配送条件

パッケージの詳細: 輸出用スチールバンド補強付き合板ケース

受渡し時間: 在庫がある場合は 3 ～ 7 営業日、大量注文の場合は 15 ～ 25 日

支払条件: LC、T/T

供給の能力: 1 か月あたり 3000 個

ギャラリー

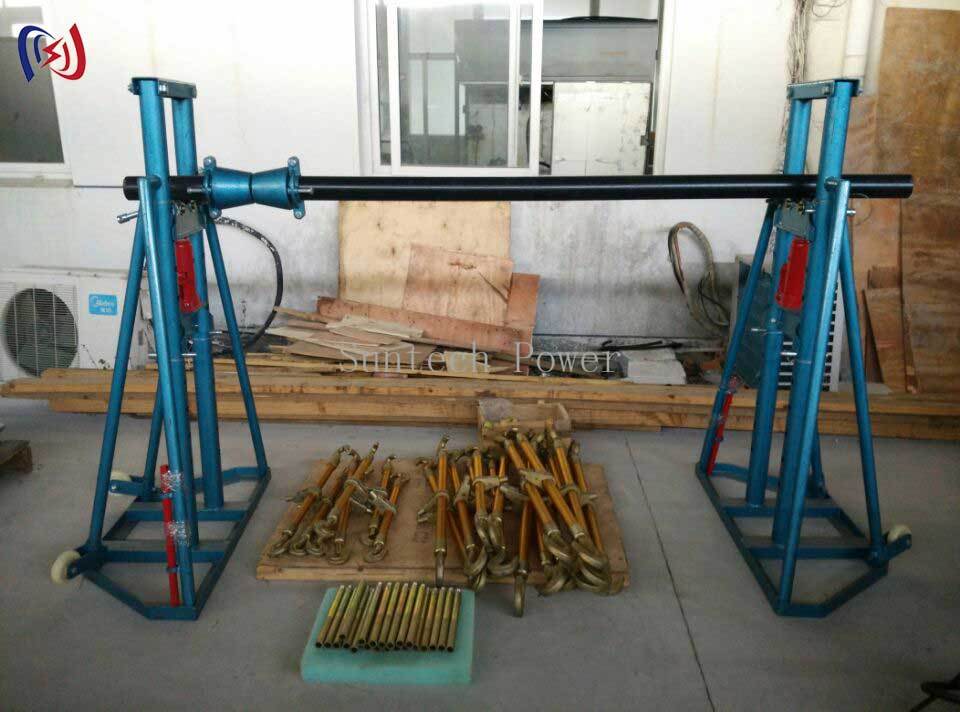

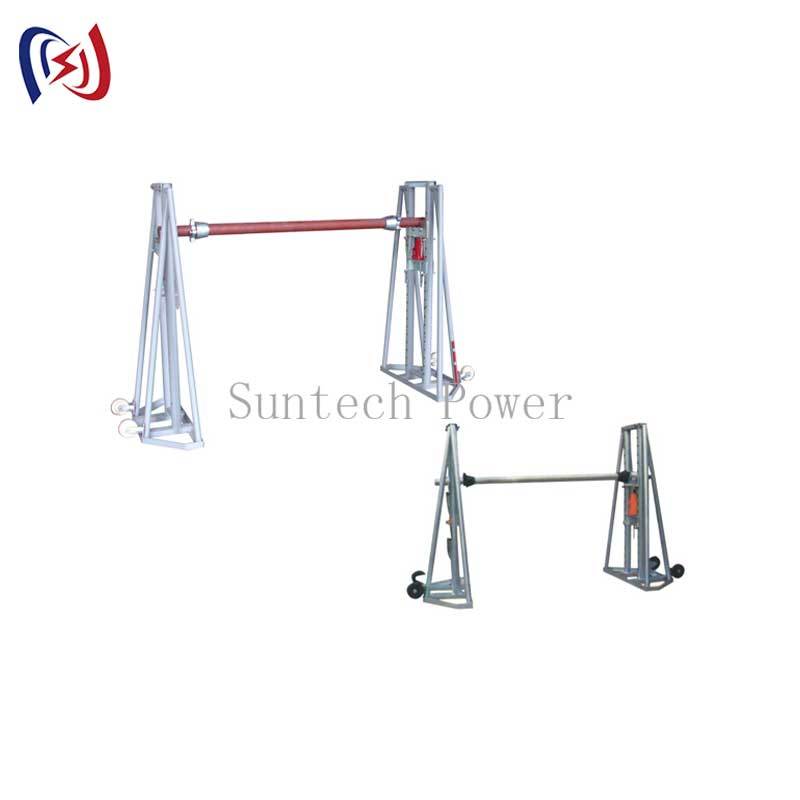

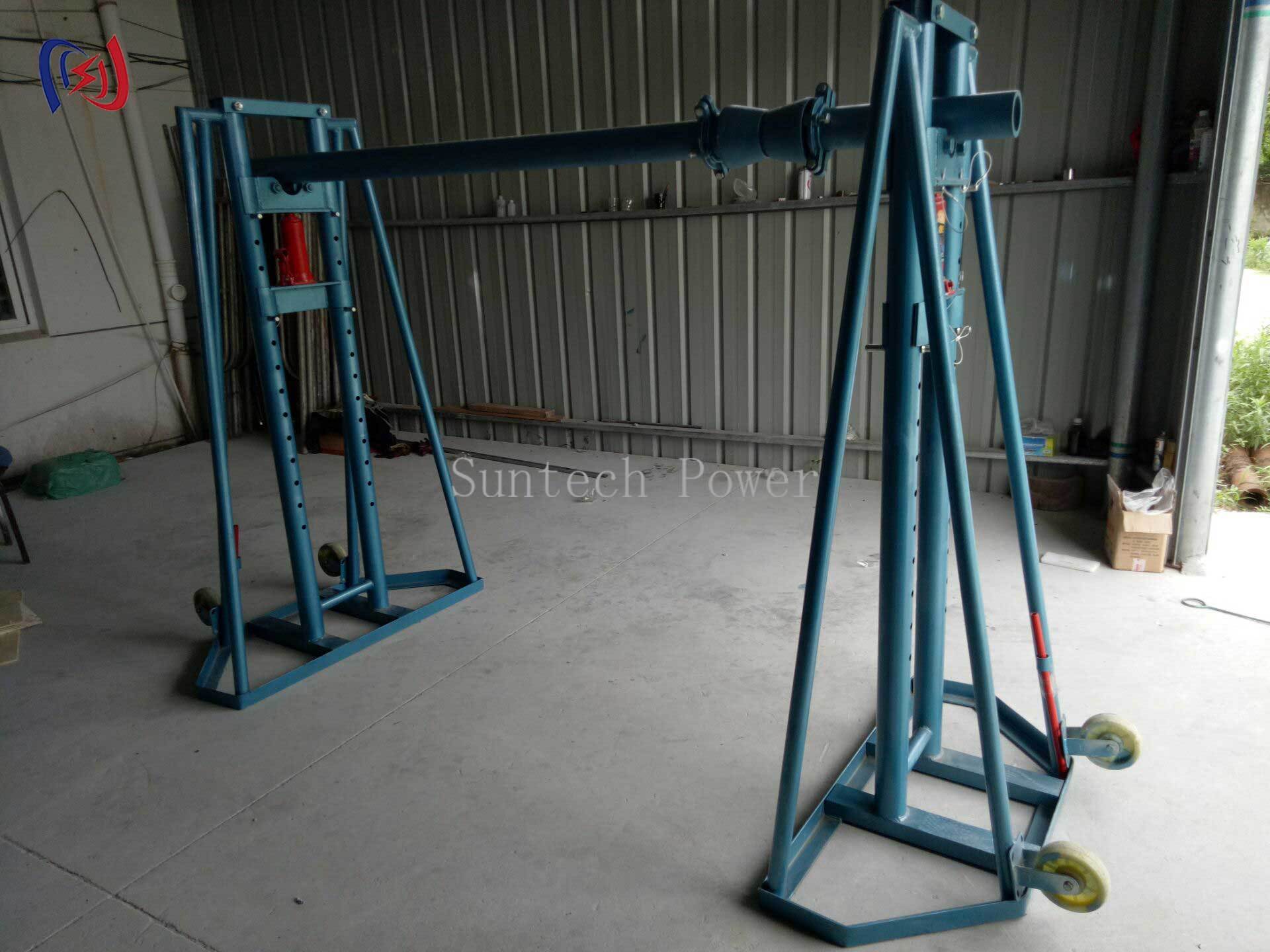

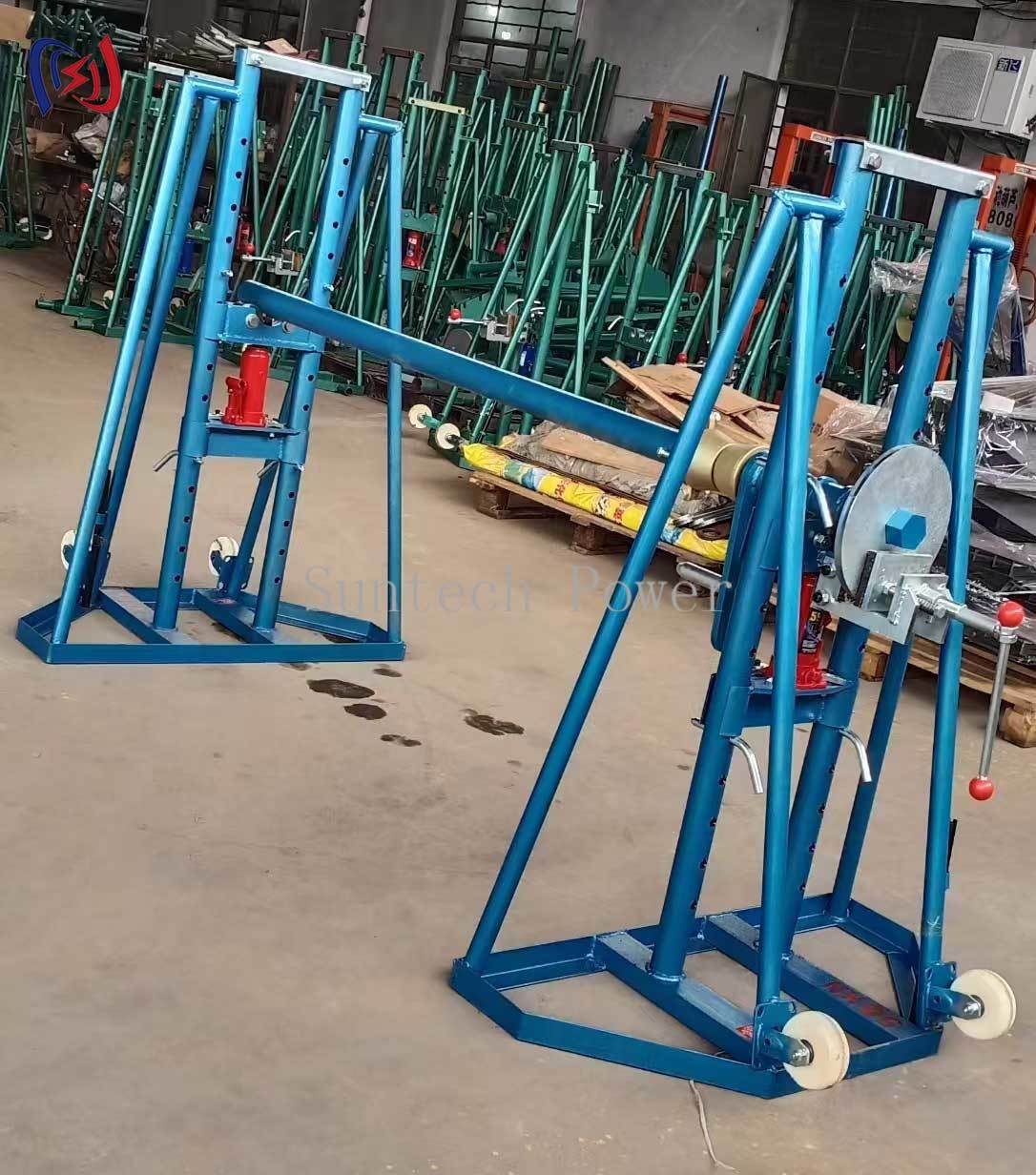

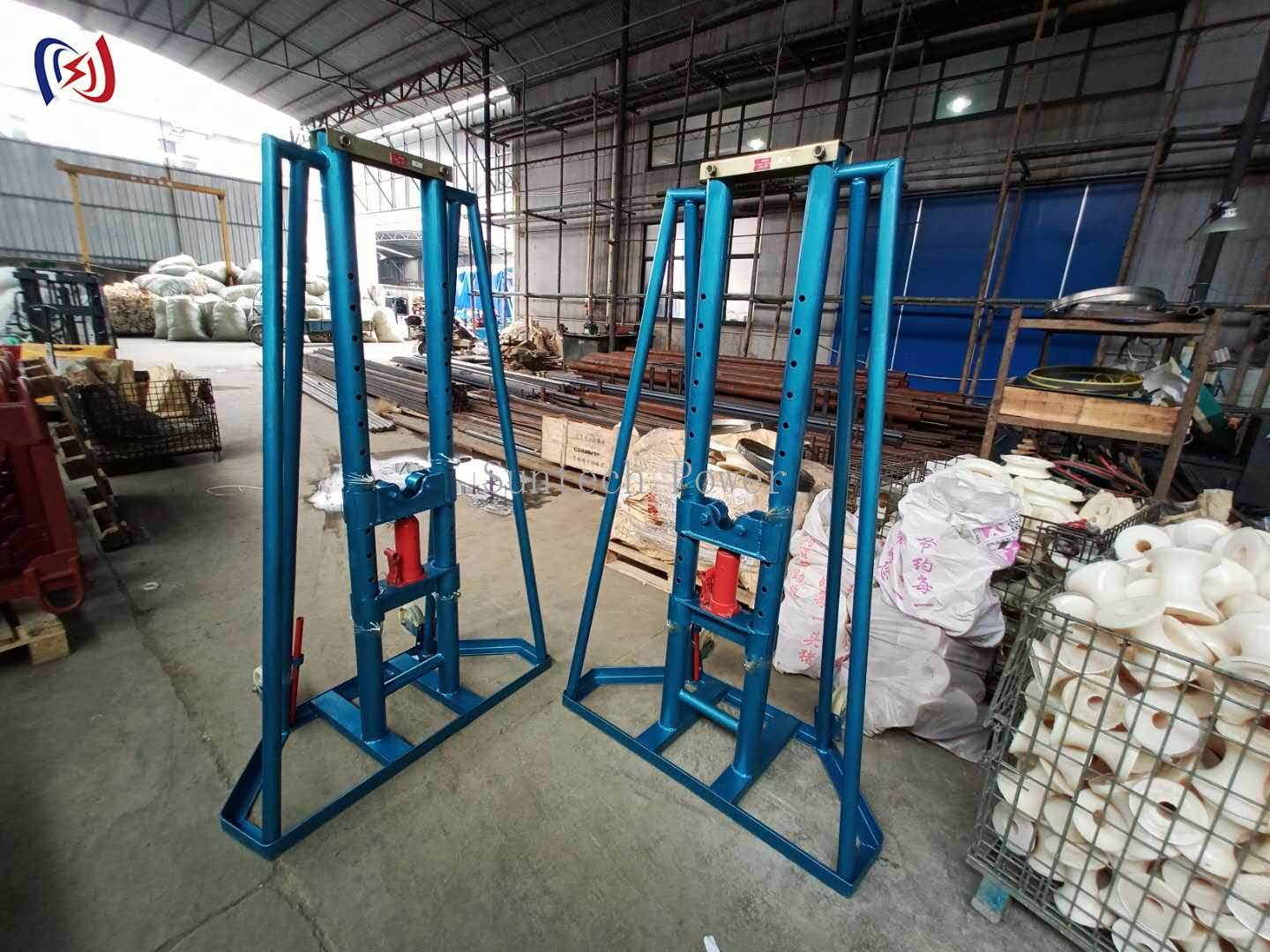

ガルバナイドケーブルリールスタンド 50-300KN 負荷 2400-5000mm 導体ドラムスタンド

製品の説明

油圧式ケーブルリールスタンド：重量級電力ケーブルドラムの安全かつ効率的な取り扱い

油圧式ケーブルリールスタンドは、手動油圧ポンプを使用して、重量級のケーブルおよび導体ドラムを地面から安全な作業高さまで持ち上げる、専用の資材運搬ソリューションです。強化高張力鋼製シャーシに搭載され、50KNから300KNまでの6つの負荷定格で提供され、オペレーター1名で、通常はクレーンとフルクルーを必要とする直径5000mmまでのドラムの位置決め、持ち上げ、繰り出しが可能です。

実際のケーブル敷設作業に基づいて設計

油圧リフトシステム：頑丈なハンドポンプとシリンダーが、最小限の労力でドラムを地面から持ち上げ、現場で最も多くの腰痛や圧迫による怪我の原因となる手作業での持ち上げや転がし作業をなくします。
調節可能なアーム76mmから200mmまでのドラムコア穴に対応し、繰り出し中はドラムをしっかりと固定します。
統合ブレーキ正確な張力をかけることで、ケーブルがたるみ、ねじれ、オーバーランなしに均一に供給されます。
ヘビーデューティー空気圧ホイール積載されたスタンドを不整地でも1人で移動させ、引き出し方向に合わせることができます。
強化フレーム：すべての応力点に溶接が二重化されており、幅広く低いクレードルが、定格負荷全体でユニットを安定させます。

技術仕様

品名	モデル	定格負荷（KN）	リール径（mm）	リール幅（mm）	コア穴（mm）	重量（kg）
21346	SI-5	50	最大 2400	最大 1600	76-103	172
21347	SI-10	100	最大 2700	最大 1700	120-135	230
21348	SI-10A	100	最大 3400	最大 1900	120-135	230
21349	SI-16	160	最大 4000	最大 2500	125-200	325
21343	SI-20	200	最大 4000	最大 2500	135-160	450
21344	SI-30	300	最大 5000	最大 3100	160-200	600

品質管理とテスト

フレーム溶接は文書化された手順に従い、すべてのシャーシは塗装前に治具で直角度を確認します。油圧シリンダーとポンプは圧力テストを受け、完成した各ユニットは梱包前に完全なリフトサイクルで機能テストを受けます。製造はISO 9001認証の品質管理の下で行われ、工場検査記録が各出荷品に付属します。

主な用途

架空送電線および配電線敷設
変電所および開閉所ケーブル設置
地下およびダクトケーブル引き込みプロジェクト
鉄道架空線および通信バックボーン工事
産業プラントおよび風力発電所電力ケーブル

工場サポートとバイヤー保証

トレーディングレイヤーのマークアップなしのメーカー直販価格
OEMおよびODMは、カスタム負荷定格、色、ブランディングで利用可能
注文前に技術図面と負荷計算を提供
スペア油圧ポンプ、アーム、ホイールは在庫あり
油圧部品は12ヶ月限定保証

ガルバナイドケーブルリールスタンド 50-300KN 負荷 2400-5000mm 導体ドラムスタンド

ドラム径、幅、コア穴、必要な負荷定格をお知らせいただければ、エンジニアが適切なモデルを推奨し、1営業日以内に工場直販の見積もりを確認いたします。
