Name: 液体電導ドラムスタンド SI-30 300KN 負荷 5000mm ケーブルロール容量
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: SI-30
Price: 285715.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

モデル: SI-30

定格荷重: 300kn

適用可能なケーブルロール直径: 2400-5000mm

適用可能なケーブルロール幅: 1600~3100mm

コア穴径: 160~200MM

自己の重量: 600kg

リフティングシステム: 手動式水力ポンプ

フレーム素材: 高張力溶接鋼

ハイライト:

液体導体ドラムスタンド

300KN 負荷ケーブルロールスタンド

5000mm 重用ドラムスタンド

基本情報

起源の場所: 寧波、中国

ブランド名: Suntech

証明: ISO 9001

モデル番号: SI-30

お支払配送条件

パッケージの詳細: 合板ケース、耐衝撃パッキン、輸出規格の留め具付き

受渡し時間: 在庫に3〜7日、生産に20〜30日

支払条件: LC、T/T

供給の能力: 1 か月あたり 3000 個

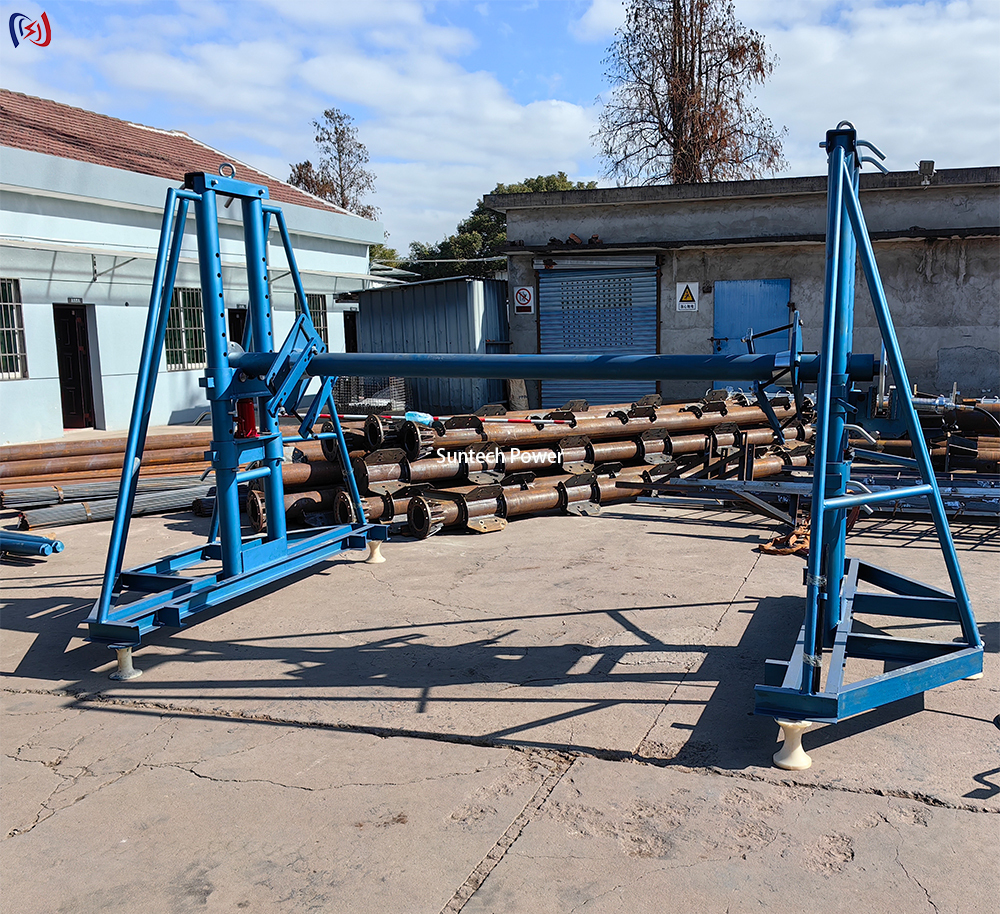

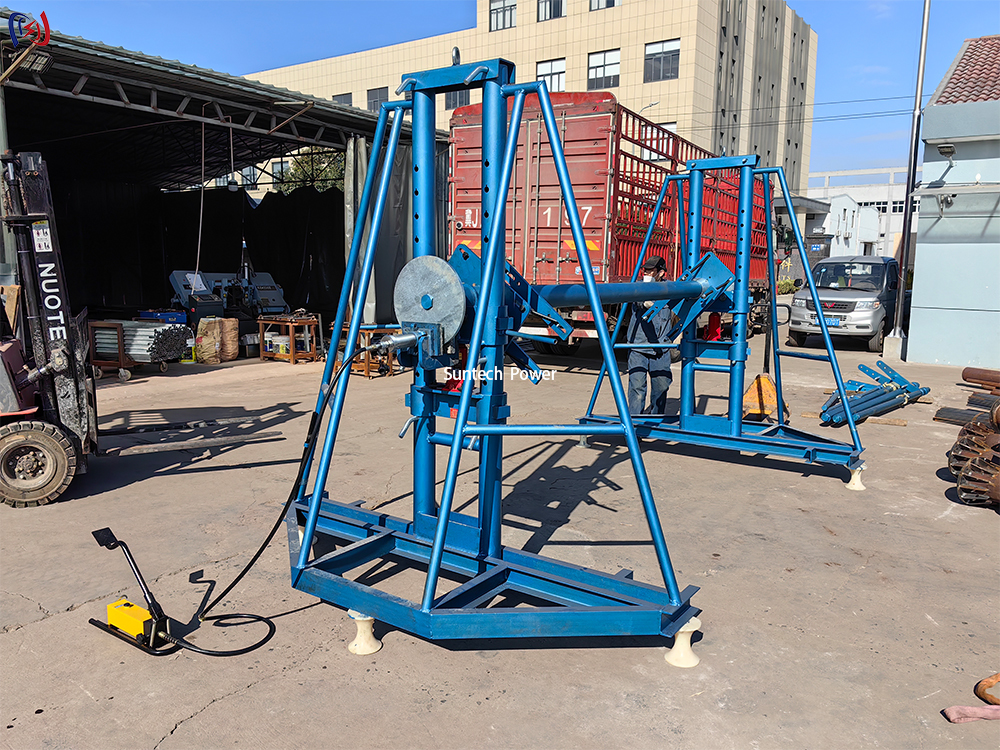

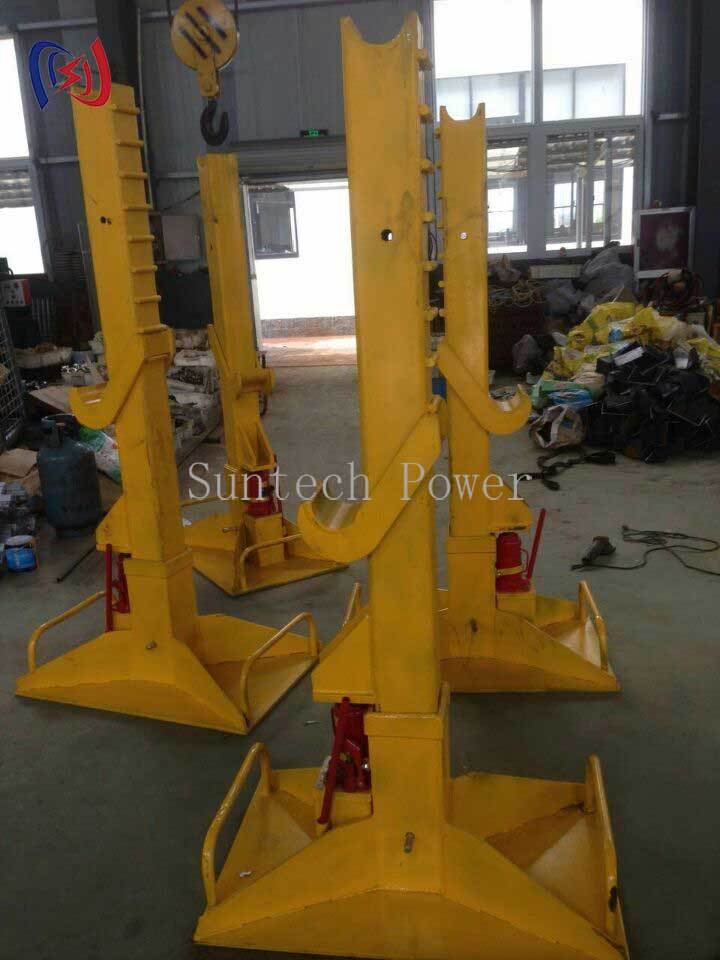

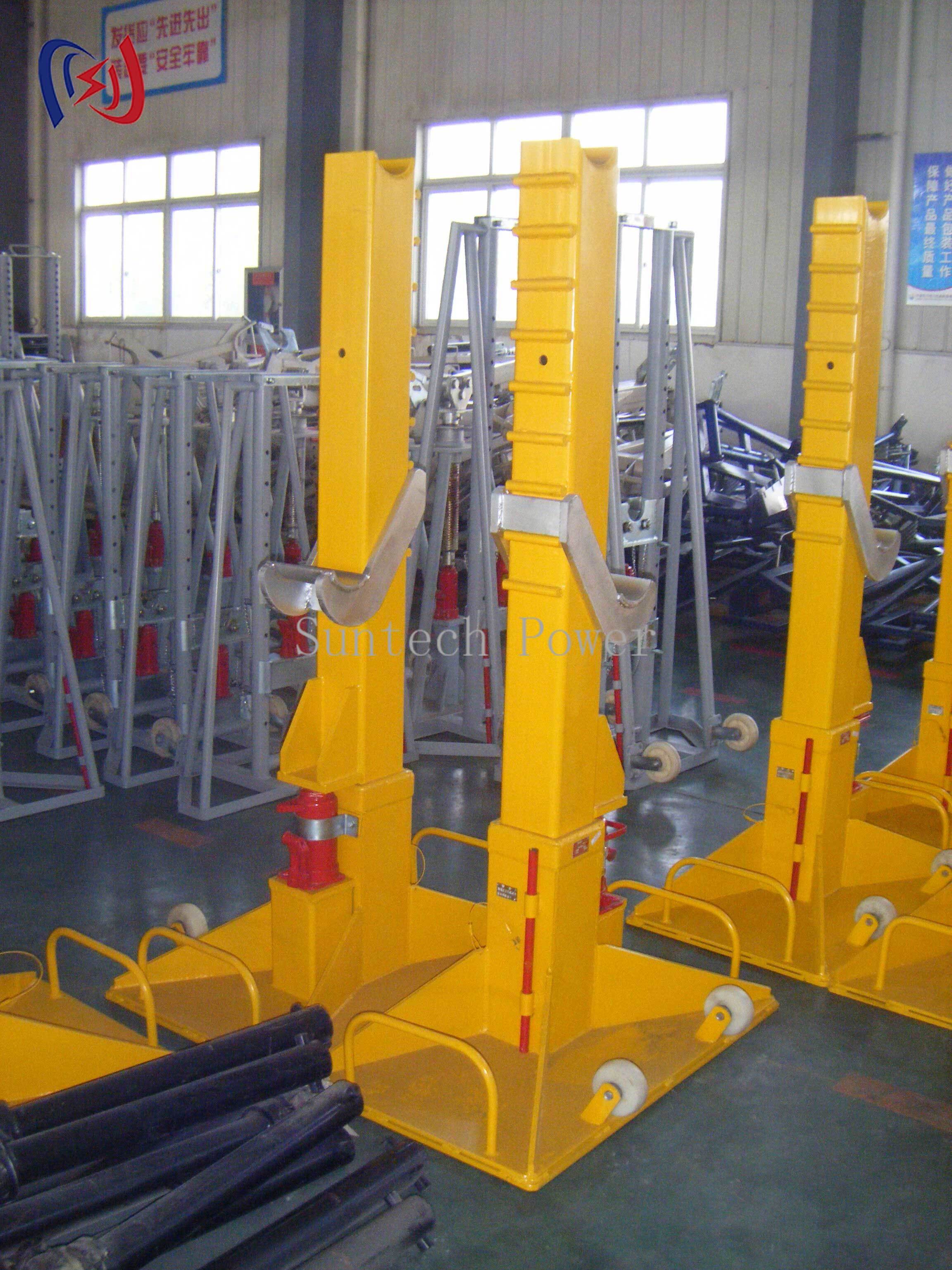

ギャラリー

液体電導ドラムスタンド SI-30 300KN 負荷 5000mm ケーブルロール容量

製品の説明

SI-30 油圧導体ドラムスタンド — 300KN 高耐久ケーブルリールハンドリング装置

SI-30 油圧導体ドラムスタンドは、単一オペレーターで大型電力ケーブル、導体、ワイヤーリールを持ち上げ、位置決めし、繰り出すために設計された高耐久性マテリアルハンドリングソリューションです。油圧ポンプがドラムクレードルを地面から作業高さまで持ち上げ、背中の怪我やジャケットの損傷を引き起こす手動での転がしやジャッキアップを不要にします。高張力溶接鋼フレームを中心に構築された SI-30 は、300KN の負荷定格を持ち、直径 5000mm、幅 3100mm までの導体リールに対応します。

技術仕様

項目	パラメータ	値
1	モデル	SI-30
2	定格負荷	300 KN
3	適用リール径	≤ Φ5000 mm
4	適用リール幅	≤ 3100 mm
5	コア穴径	Φ160–200 mm
6	自重	600 kg
7	リフティングシステム	手動油圧ポンプ
8	フレーム材質	高張力溶接鋼
9	ブレーキ	一体型バックテンションブレーキ
10	可動性	高耐久ホイール、移動トロリー

モデル範囲と選択ガイド

モデル	定格負荷 (KN)	リール径 (mm)	リール幅 (mm)	穴 Φ (mm)	重量 (kg)
SI-5	50	≤ Φ2400	≤1600	76–103	172
SI-10	100	≤ Φ2700	≤1700	120–135	230
SI-10A	100	≤ Φ3400	≤1900	120–135	230
SI-16	160	≤ Φ4000	≤2500	125–200	325
SI-20	200	≤ Φ4000	≤2500	135–160	450
SI-30	300	≤ Φ5000	≤3100	160–200	600

主な特徴と利点

油圧リフティング機能

手動油圧ポンプは最大 300KN のリール重量を持ち上げることができ、オペレーター 1 人でクレーンやフルクルーを必要とするドラムの積み込みと位置決めを可能にし、ケーブル作業におけるリフティング事故の主な原因を取り除きます。

制御されたケーブル繰り出し

一体型バックテンションブレーキが繰り出し速度と張力を調整し、ケーブルの飛散、ねじれ、たるみを防ぎ、設置中の導体と絶縁体を保護します。

幅広いリール互換性

調整可能なクレードルアームと幅広ベースは、直径 2400mm から 5000mm、コア穴 76mm から 200mm のリールに対応し、1 台のスタンドで配電線から重電送導体まで対応できます。

移動可能で安定した設計

高耐久ホイールにより、スタンドを配送トラックと作業現場の間で転がすことができ、頑丈な溶接フレームは現場で水平で安定した繰り出しプラットフォームに固定されます。

製造と品質保証

各 SI-30 は、送電線架設およびケーブルハンドリング機器で 15 年以上の経験を持つ ISO 9001 認証メーカーによって製造されています。フレームは高張力鋼製で、すべての応力点に強化溶接が施されており、出荷前に定格容量の 1.25 倍の負荷テストが行われます。すべてのユニットには、調達担当者および現場エンジニアが宣言された 300KN 定格との適合性を検証できるように、追跡可能なシリアル番号と検査記録が付属しています。

典型的な用途

電気請負業者、公益事業、通信設置業者向けに設計された SI-30 は、架空線架設、地下ケーブル敷設、変電所作業、および大型導体ドラムを安全かつ効率的に取り扱う必要がある重工業ケーブル牽引をサポートします。

SI-30 油圧導体ドラムスタンドは、300KN の負荷定格、5000mm のリール容量、および単一オペレーターによる油圧リフティングを、耐久性のある溶接鋼構造に統合しています。ケーブルハンドリングにおける最も重く最も危険な作業を機械化することにより、人員を保護し、貴重な導体資産を保護し、設置クルーの生産性を維持します。モデル選択、デューティサイクルガイダンス、および OEM オプションについては、当社のエンジニアリングチームにお問い合わせください。
