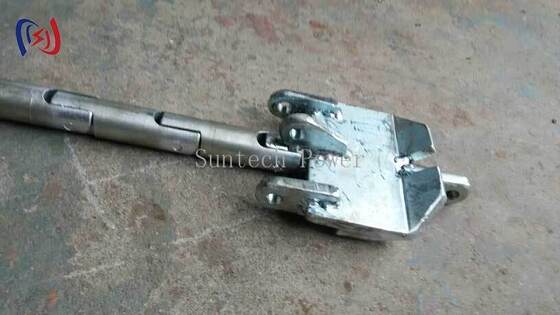

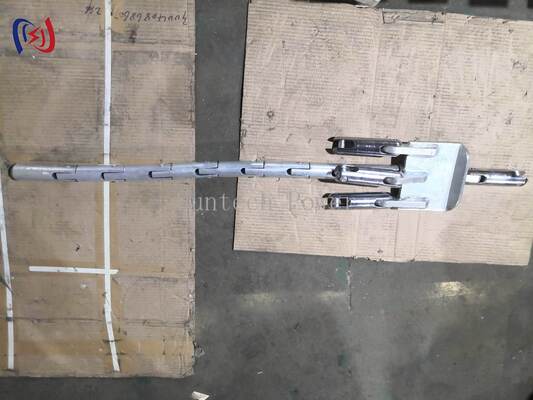

3連導体用ヘッドボード SZ3A 100-180KN
製品概要
これらのプロフェッショナルな3連導体用ヘッドボードは、3連導体構成に不可欠なコンポーネントであり、最適な導体間隔とアライメントを維持するように設計されています。SZ3Aシリーズは、定格荷重100-180KNに対応し、高グレードのアルミニウム合金構造と強化された応力集中部を備え、重荷重に対応します。陽極酸化処理された表面は過酷な気象条件に耐え、カラーコード識別付きのプレアセンブルモジュールコンポーネントは設置効率を保証します。超高電圧送電線プロジェクトに不可欠です。
技術仕様
|
品名 |
型番 |
定格荷重 (KN) |
適用シーブ幅 (mm) |
重量 (kg) |
ワイヤーロープ長 (m) |
|
17228 |
SZ3A-10 |
100 |
100 |
114 |
1*30+1*15 |
|
17229 |
SZ3A-13 |
130 |
110 |
130 |
|
|
17230 |
SZ3A-18 |
180 |
110 |
142 |
|
用途
· 超高電圧線における3連導体の架設
· 導体間の正確な三角形間隔の維持
· 強風時の導体衝突防止
· 大断面積トリプルバンドル導体の設置
製品の利点
· トリプル導体サポート — 3本の導体間の正確な三角形間隔を維持し、強風時の導体衝突を防ぎます。
· 耐久性向上 — 高グレードのアルミニウム合金構造と強化された応力集中部は、100-180KNの重荷重を確実に処理します。
· 耐候性 — 陽極酸化アルミニウム表面処理は、過酷な気象条件に耐え、長期間の現場サービスを提供します。
· 安全性と効率性 — 滑らかなエッジを持つ非導電性スペーサーオプションは絶縁体を保護します。カラーコード識別付きのプレアセンブルモジュールコンポーネントは、設置を迅速化します。
