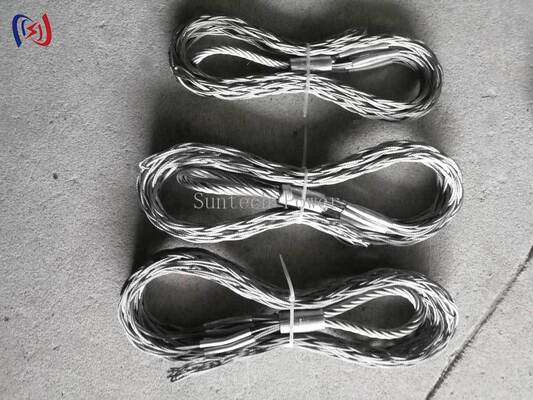

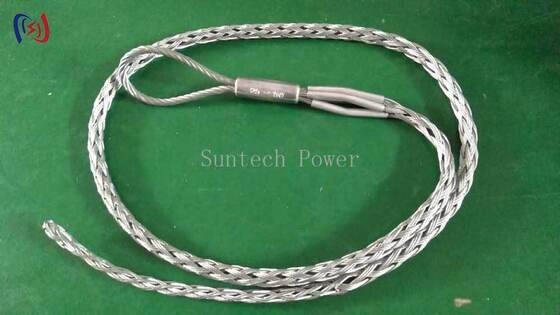

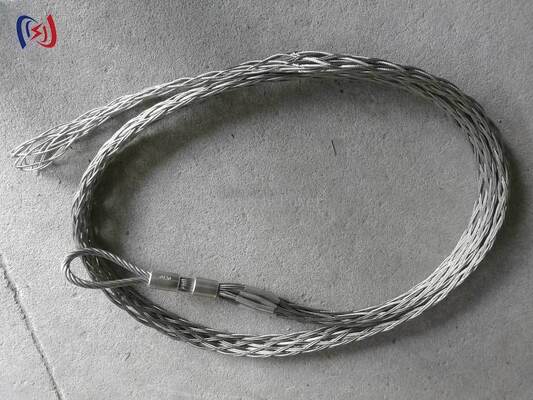

ケーブル・メッシュ・ソック・ジョイント 10-30KN 送電線終結部
製品概要
SWLシリーズのケーブルメッシュソック接頭は,電源ケーブル設置のための信頼性の高い端末接続を提供し,名目負荷は10-30KNで,適用可能なケーブル直径はΦ12-150mmです.強化された首輪構造の高耐久性ステンレス鋼の網は360°の均等なグリップを提供します熱浸した抗腐食コーティングは沿岸環境に適しています. 空気線終端,サブステーションケーブル接続,地下ケーブル接合に広く使用されています.
テクニカル仕様
|
アイテムNo. |
モデル |
適用可能なケーブル直径 (mm) |
定数負荷 (KN) |
体重 (kg) |
|
21361 |
SWL-16 |
Φ12-16 |
10 |
0.8 |
|
21362 |
SWL-20 |
Φ16-20 |
10 |
0.8 |
|
21363 |
SWL-25 |
Φ20〜25 |
15 |
1.0 |
|
21364 |
SWL-37 |
Φ25〜37 |
15 |
1.0 |
|
21365 |
SWL-50 |
Φ37〜50 |
15 |
1.0 |
|
21366 |
SWL-60 |
Φ50〜60 |
25 |
2.4 |
|
21367 |
SWL-80 |
Φ60-80 |
25 |
2.4 |
|
21368 |
SWL-100 |
Φ80〜100 |
25 |
2.4 |
|
21369 |
SWL-120 |
Φ100から120 |
30 |
2.6 |
|
21370 |
SWL-150 |
Φ120〜150 |
30 |
2.6 |
申請
■ 空中送電線の終点
■ サブステーションケーブル接続
■ 地下ケーブルの接頭と引き込み
■ 緊急修理と一時的なケーブル固定
製品 の 利点
■ 360° 交織線網のグリップスチール網が絡み合って 均等な圧力で すべての方向からケーブルを握り 引っ張る際にケーブルが損傷するのを防ぎます
■ 40% 強く押さえる力固定力は従来のコネクタより 40%強く 設置は30%速くなります
■ 高張力ステンレス鋼 強化カラー強化されたカラー構造は Φ12-150mmケーブルに信頼性のある耐久性のある接続を保証します.
■ 熱浸しガルバン化コーティング防腐塗装は特に沿岸環境や長期の屋外使用に適しています
