負荷重量回転関節 5-250KN トランスミッション・ライン・ストリング用
製品概要

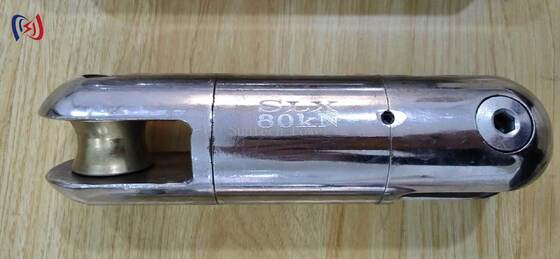

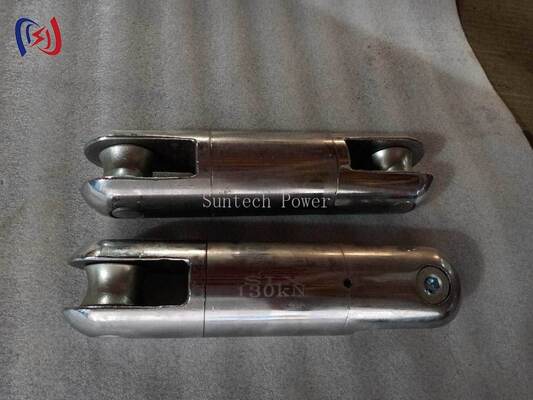

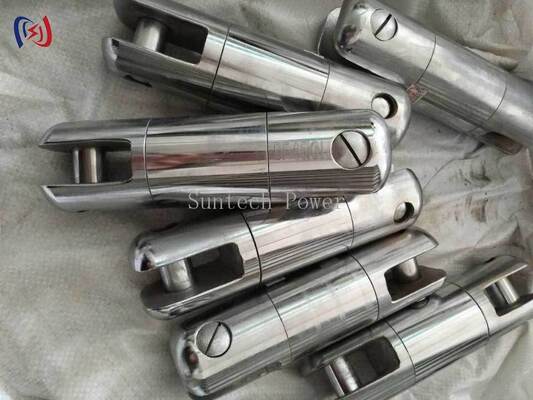

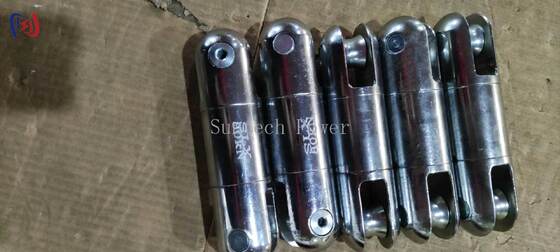

SLXシリーズの重用回転関節は,送電線のストリング建設と保守のための主要な回転接続部品であり,名乗負荷は5KNから250KNです.ケーブルの敷設方向をスムーズに変更し,扭曲を減らすために360°回転をサポート強化されたベアリングシステム,ロックメカニズム,ケーブル保護設計を備えた鍛造された鉄鋼ボディが広く上空線ストリングに使用されています.地下ケーブル引く設備とサブステーションの接続.
テクニカル仕様
|
アイテムNo. |
モデル |
定数負荷 (KN) |
主要サイズ (mm) |
体重 (kg) |
|
17121 |
SLX-0を5 |
5 |
19 |
0.20 |
|
17122 |
SLX-1 |
10 |
30 |
0.40 |
|
17123 |
SLX-2 |
20 |
35 |
0.55 |
|
17124 |
SLX-3 |
30 |
37 |
0.65 |
|
17125 |
SLX-5 |
50 |
42 |
1.50 |
|
17126 |
SLX-8 |
80 |
57 |
2.40 |
|
17127 |
SL130 |
130 |
62 |
3.50 |
|
17128 |
SL180 |
180 |
75 |
7.20 |
|
17129 |
SL250 |
250 |
85 |
10.5 |
|
17130 |
SL250V |
250 |
80 |
8.0 |
申請
■ 空中送電線の配線と整備
■ 地下ケーブルを引っ張って敷く
■ サブステーション機器の接続
■ 歪みを防ぐためにケーブル路線の方向変更
製品 の 利点
■ 360°回転能力円滑な回転により,ケーブルの扭曲が減り,ストリングと引き抜く作業中に導管の調整が維持されます.
■ 強化ベアリングの鍛造鋼体鍛造された鋼鉄ボディは250KNまでの極端な負荷に耐える. 重荷耐久性のために強化されたベアリングシステム.
■ ケーブルに優しい丸い縁丸い縁はケーブル蓋の磨きを防ぎ,引く際に接触面を保護します.
鍵メカニズムと安全設計鍵のメカニズムは事故による切断を防止し,安全標識がよく見えており,自己潤滑ベアリングが長寿命に保たれている.
