送電線用固定ジョイント 10-250KN 合金鋼
製品概要

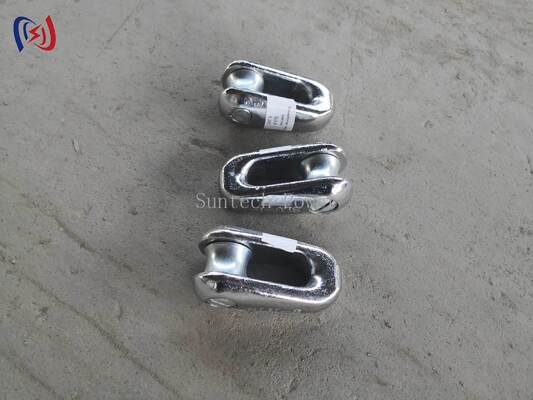

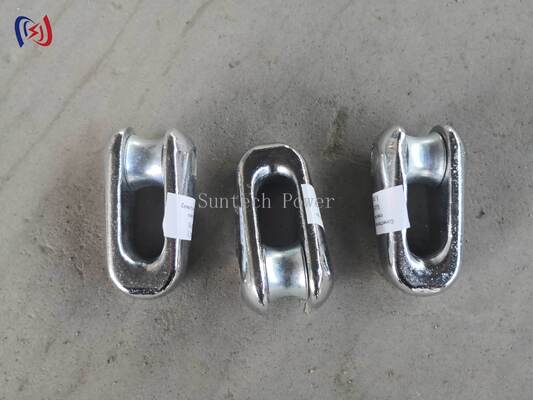

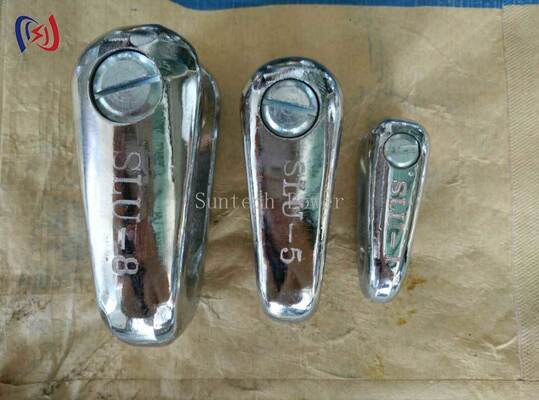

SLUシリーズ固定ジョイントは、定格荷重10KNから250KNまでの送電システムにおける主要な構造接続部品です。タワー構造の接続、クロスアームの取り付け、がいし連の固定、仮設サポートシステムに使用されます。高品質合金鋼製で、精密機械加工と溶融亜鉛めっきによる防食処理が施されており、精密に合わされた接触面が均等な荷重分散と信頼性の高い構造的完全性を保証します。
技術仕様
|
モデル |
A (mm) |
B (mm) |
C (mm) |
d (mm) |
D (mm) |
E (mm) |
定格荷重 (KN) |
重量 (kg) |
|

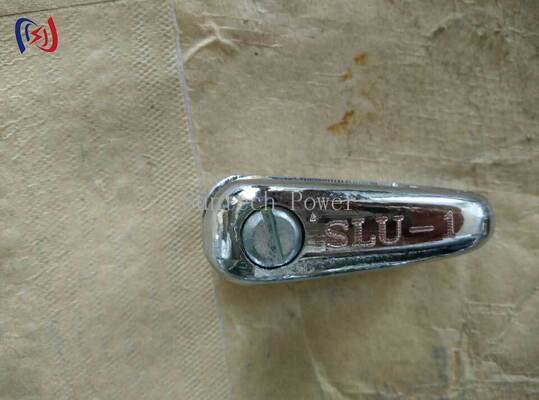

SLU-1 |
36 |
68 |
18 |
10 |
14 |
29 |
10 |
0.2 |
|
SLU-3 |
37 |
76 |
20 |
12 |
17 |
31 |
30 |
0.22 |
|
SLU-5 |
50 |
96 |
23 |
18 |
19 |
42 |
50 |
0.6 |
|
SLU-8 |
56 |
110 |
28 |
20 |
22 |
50 |
80 |
0.8 |
|
SLU-10 |
59 |
126 |
30 |
22 |
26 |
54 |
100 |
1.2 |
|
SLU-13 |
61 |
134 |
32 |
24 |
27 |
56 |
130 |
1.3 |
|
SLU-15 |
63 |
138 |
37 |
27 |
28 |
58 |
150 |
1.4 |
|
SLU-25 |
80 |
178 |
44 |
30 |
35 |
72 |
250 |
3.0 |
|
SLU-28 |
80 |
178 |
44 |
30 |
35 |
72 |
280 |
3.0 |
|
SLU-32 |
85 |
186 |
42 |
30 |
38 |
80 |
320 |
3.9 |
用途
送電線のタワー構造接続
クロスアームの取り付けと固定
がいし連の接続
建設中の仮設サポートシステム
製品の利点
精密機械加工された接触面 — 10-320KNの荷重下で、ジョイント全体に均等な荷重分散を実現し、完全で信頼性の高い構造的完全性を維持します。・
・溶融亜鉛めっき + 耐候性コーティング — タワーでの数十年にわたる屋外サービスのための優れた防食性能。
フェイルセーフロックとクイックアセンブリ — オプションの非導電性絶縁スキームとフェイルセーフロック機構、事前に穴あけされた穴と位置決めスロットにより、迅速な組み立てが可能。
