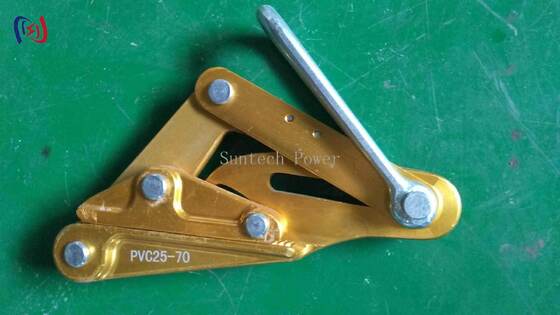

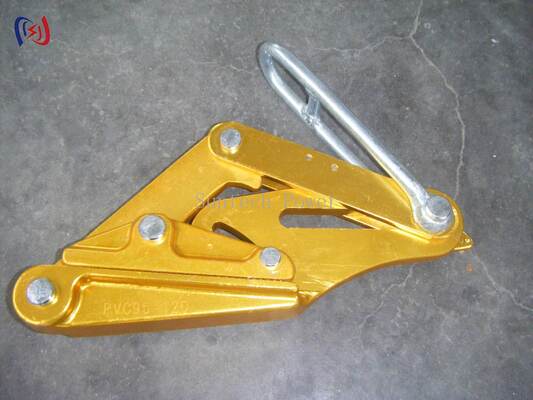

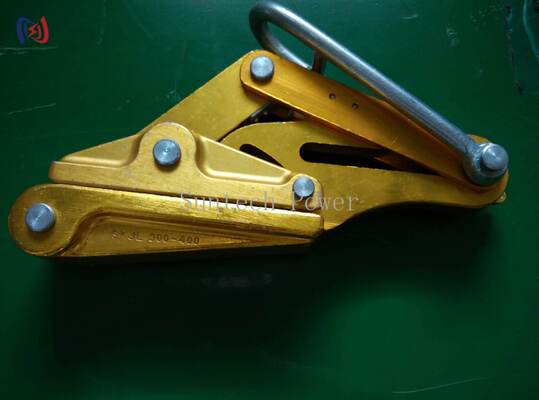

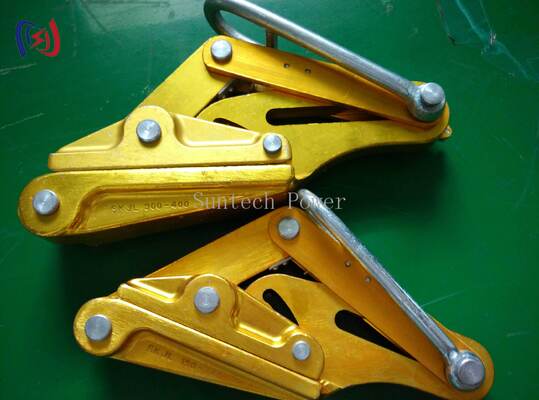

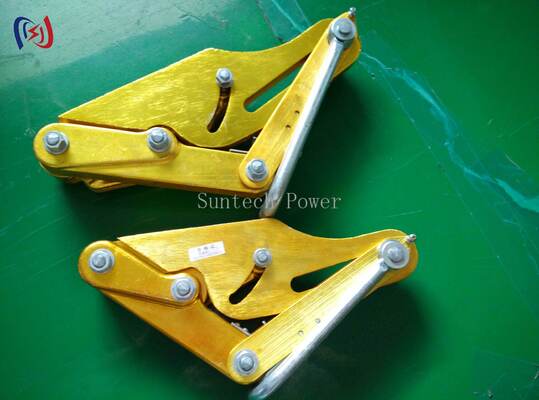

架空線をひもでつなぐためのアルミニウム合金の絶縁された導体のグリッパー 10-30KN
SKJL シリーズ アルミニウム合金絶縁導体グリッパー (カム アロング クランプまたはケーブル プル クランプとも呼ばれます) は、架空送電線のストリング、導体のたるみ調整、および電力工事中のケーブル固定用に設計されたプロフェッショナル ツールです。中国寧波のサンテックパワー社が製造したこの導体グリッパーは高強度アルミニウム合金から鍛造されており、耐久性と軽量の携帯性の優れたバランスを提供します。 SKJLシリーズは、定格荷重10KN～30KN、適用導体径Φ10mm～Φ37mmをカバーする5つのモデルがあり、一般的な送配電線の要件をすべてカバーします。絶縁設計により、クランプおよび張力操作中に導体の絶縁層が無傷に保たれるため、最新の絶縁導体の用途に特に適しています。
|
商品番号 |
モデル |
定格荷重 |
適用導体 |
線径 |
最大開度 |
重さ |
|
13192 |
SKJL-1 |
10 |
25-70 |
Φ10～Φ14 |
15 |
1.4 |
|
13202 |
SKJL-1.5 |
15 |
95-120 |
Φ14～Φ20 |
22 |
3 |
|
13212 |
SKJL-2 |
20 |
150-240 |
Φ20～Φ25 |
27 |
4 |
|
13213 |
SKJL-2.5 |
25 |
300-400 |
Φ25～Φ32 |
34 |
4 |
|
13214 |
SKJLA-3 |
30 |
500-630 |
Φ32～Φ37 |
39 |
4 |
材料：高強度アルミニウム合金（鍛造）
表面処理:アルマイト/防錆コーティング
認証：ISO9001
保証：1年
包装:木製ケース
MOQ:1セット
納期：7～15日
支払い条件:LC、T/T
· 架空送電線の導体張りとたるみ調整
· 電力線工事中の絶縁導体のクランプと固定
· 新しい線路設置時のタワー間の導体張力調整
· 配電線の保守・修繕工事
· 変電所の導体の牽引と位置決め
· 光ファイバー複合架空地線（OPGW）敷設サポート
· 軽量アルミニウム合金構造 —シリーズ全体で重量がわずか 1.4 ～ 5KG のこのグリッパーは、スチール製のグリッパーに比べてオペレーターの疲労を大幅に軽減します。鍛造アルミニウム合金ボディは、半分の重量で鋼鉄に匹敵する強度を実現します。
· 絶縁設計で導体を保護 —クランプ本体とグリップ面は、張力をかける際の導体絶縁層への損傷を防ぐように設計されており、最新の絶縁線の設置でよくある高額な再加工の原因を排除します。
· 広い導体範囲をカバー —5 つのモデルは、LGJ25-70 ～ LGJ500-630 の導体と Φ10mm ～ Φ37mm の線径をカバーしており、単一シリーズでほとんどの標準的な伝送および配電線仕様をサポートできます。
· 高強度鍛造構造 —熱間鍛造アルミニウム合金ボディは、安全マージンを備えた最大 30KN の定格荷重を提供し、重い張力条件下でも信頼性の高いパフォーマンスを保証します。
· 一人で簡単操作 —ネジ調整機構により素早いクランプとリリースが可能となり、スパン間のセットアップ時間を短縮します。コンパクトな寸法により、狭いタワー作業スペースでも簡単に操作できます。
· 長い現場寿命を実現する耐食性 —陽極酸化表面処理により、湿気、紫外線、極端な温度から保護され、屋外保管や現場環境での長寿命が保証されます。
Q: 導体グリッパーとカムアロングクランプの違いは何ですか?
A: 実際には、これらの用語はこのタイプのツールに対して同じ意味で使用されます。どちらも、架線を張るときに導体を掴んで引っ張ったり、張ったりする装置を指します。 SKJLシリーズは導体グリッパとカムアロングクランプの機能を兼ねており、サグ調整や電線の引っ張り作業に適しています。
Q: このグリッパーは裸の (絶縁されていない) 導体にも使用できますか?
A: はい。グリッパーの設計は絶縁導体に特に適しています (滑らかなクランプ面により絶縁層を損傷しません) が、裸のアルミニウムや鋼鉄で強化された導体 (ACSR、AAC など) にも問題なく使用できます。
Q: 指揮者に適したモデルを選択するにはどうすればよいですか?
A: 導体の LGJ 指定または外径を仕様表と一致させてください。たとえば、LGJ-240 導体 (Φ20 ～ Φ25mm) には SKJL-2 (品番 13212) が使用されます。迷った場合は、導体径が「適用電線径」の範囲内にある機種を選択し、定格荷重が最大張力を超えることを確認してください。
Q: グリッパーには特別なメンテナンスが必要ですか?
A: 最小限のメンテナンスが必要です。ネジ機構を清潔に保ち、軽く潤滑してください。海岸や腐食環境で使用した後は、真水ですすいでください。グリップ面が摩耗していないか定期的に検査してください。重要な張力アプリケーションで使用されるツールについては、毎年再校正することをお勧めします。
Q: このシリーズが処理できる最大導体直径はどれくらいですか?
A: 最大モデルのSKJLA-3は、最大開口部39mmでΦ37mm（LGJ500-630）までの導体に対応します。
