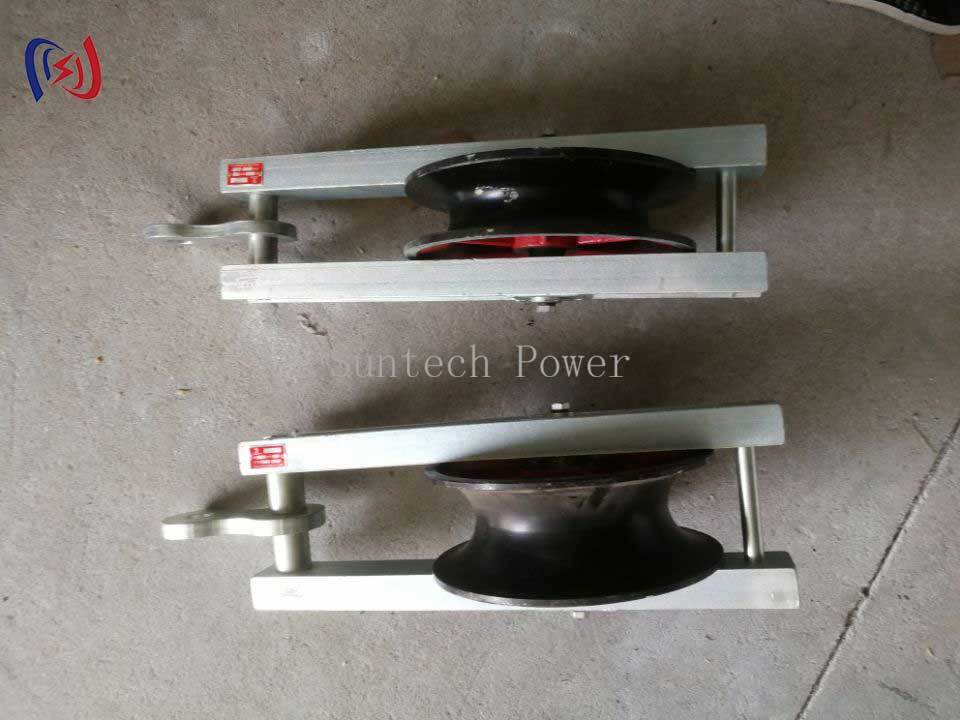

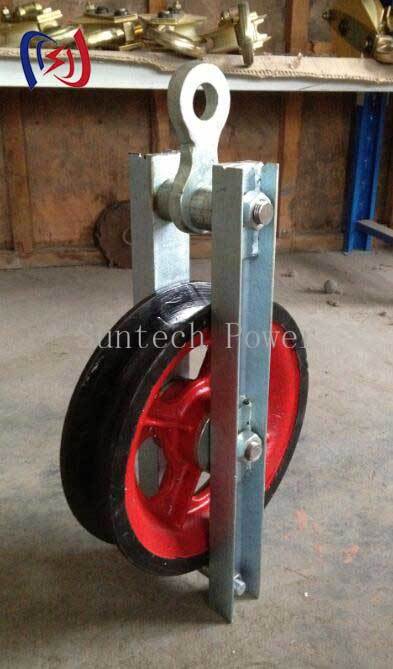

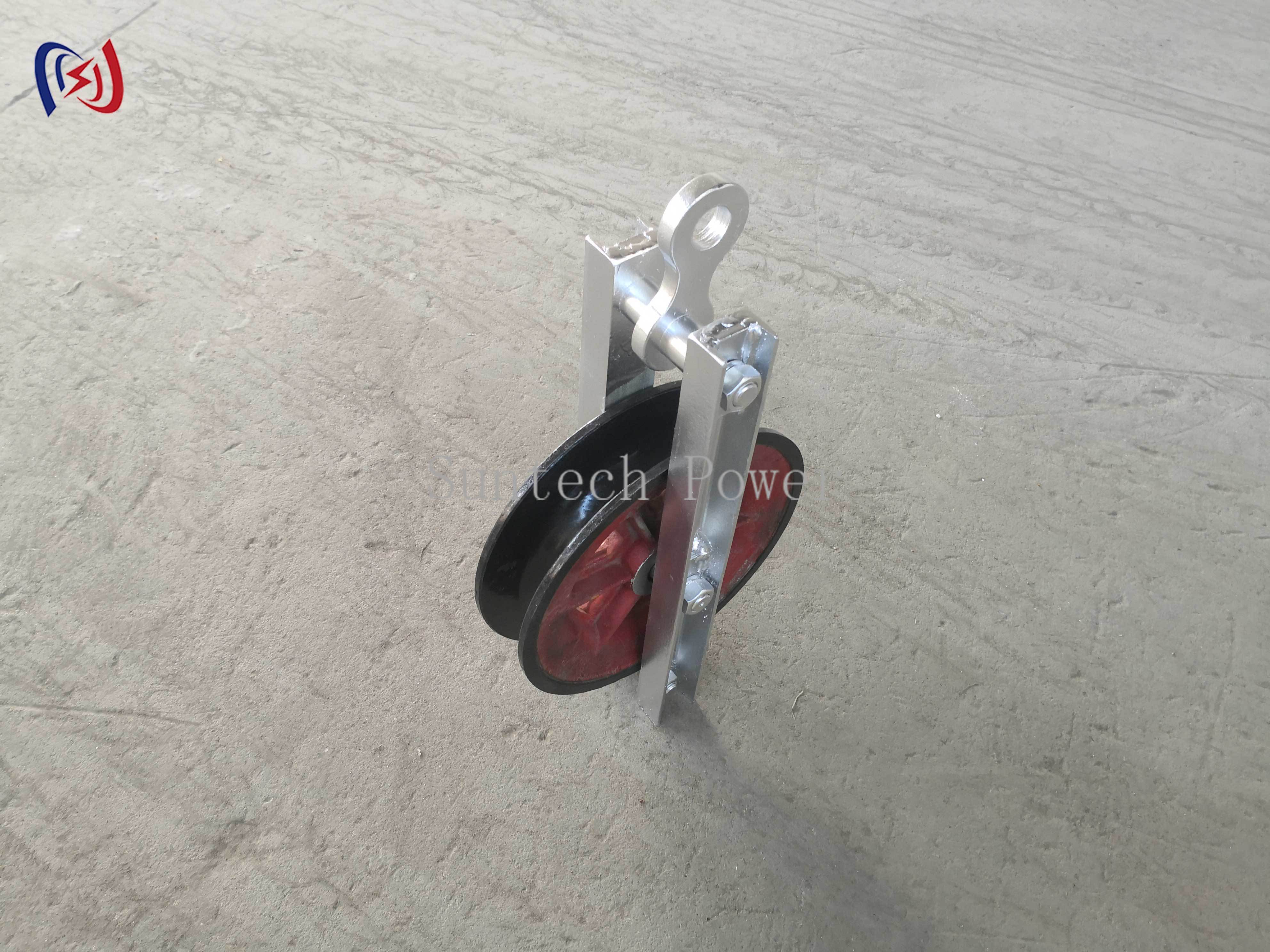

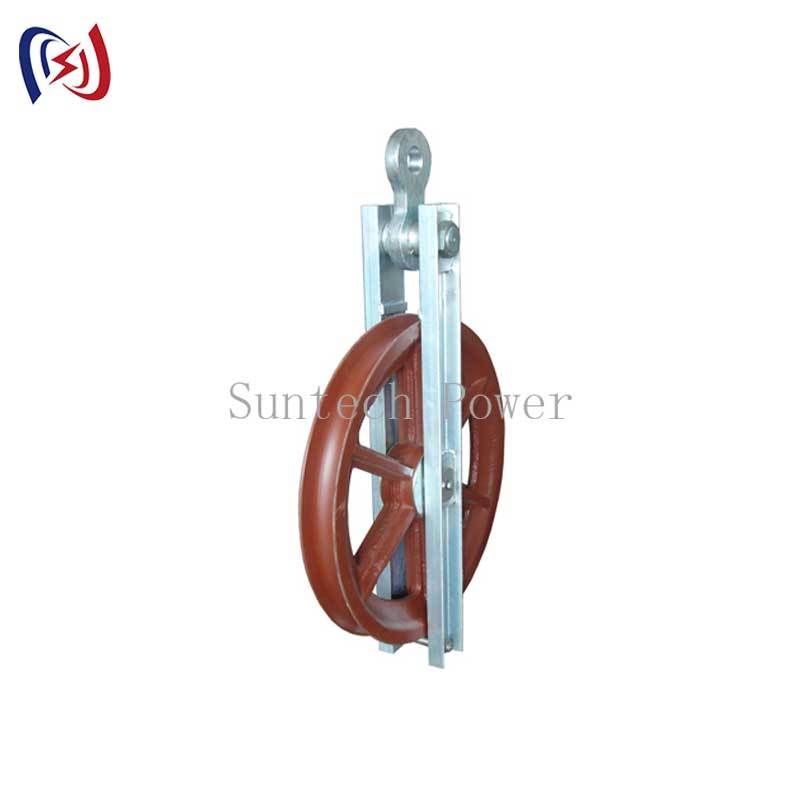

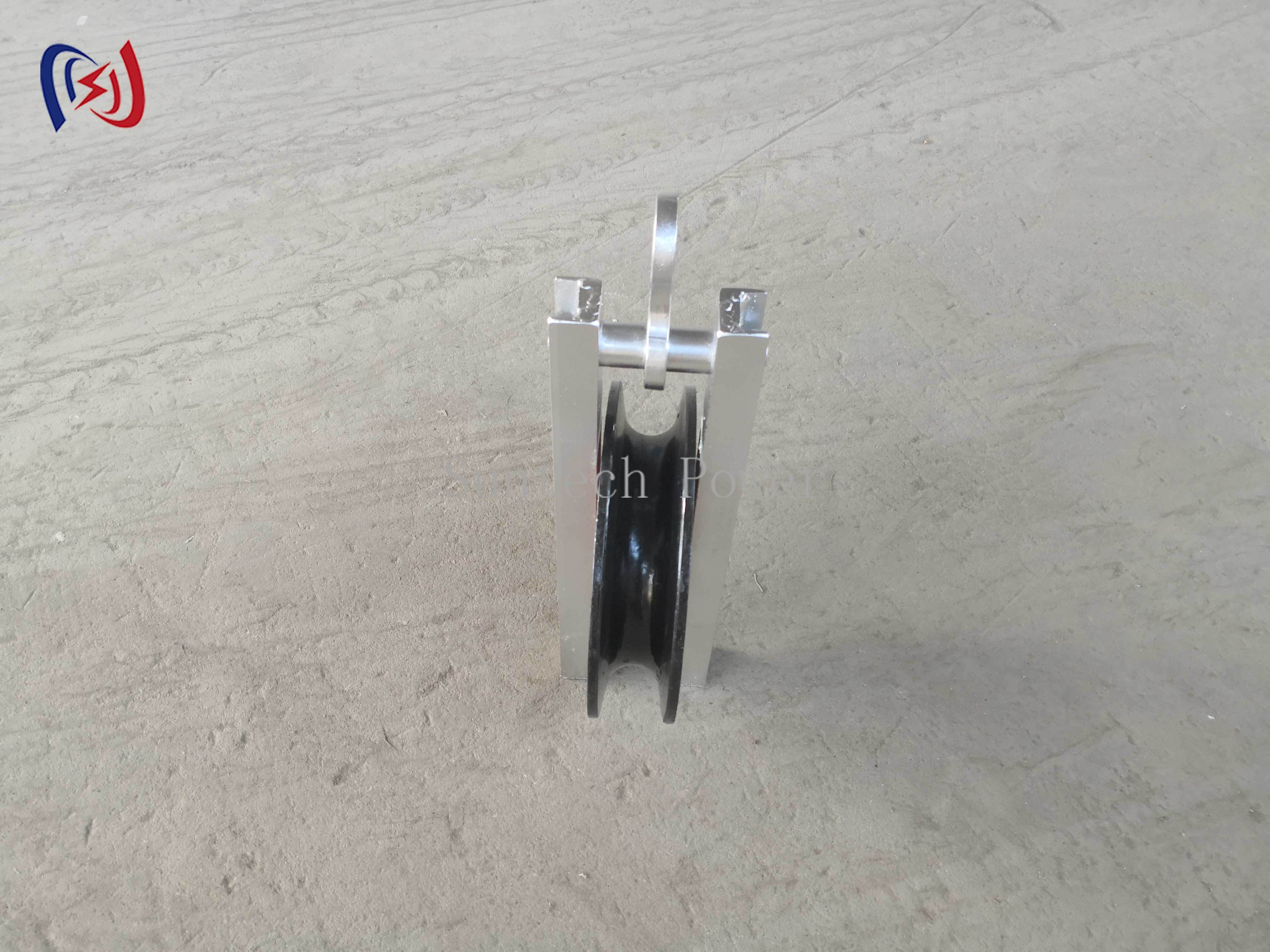

の高速ターニングブロックは、設置中の方向変更時にケーブル、導体、ロープをガイドするように設計された、頑丈なケーブル牽引および導体ストリングツールです。特に、鋭い曲げ、高い引っ張り力、長距離の配線により摩擦が増大したり、ケーブル ジャケットが損傷したりする可能性があるケーブルの引っ張り作業に適しています。
このターニング ブロックは、以下の定格荷重で利用可能です。50KN～300KN、シーブ直径からΦ308mm～Φ916mm、およびシーブ幅から75mm～125mm。鋼製シーブ構造は、送電線建設、電力ケーブル敷設、光ファイバー展開、地下ダクトケーブル敷設などの要求の厳しい現場用途をサポートします。
この製品は、制御されたケーブルの回転経路を提供することで、引っ張り摩擦を軽減し、曲げ部でのケーブル表面を保護し、建設中のケーブルの配線を改善します。
| 商品番号 | モデル | 定格荷重 | シーブ直径 | シーブ幅 | 重さ | 述べる |
|---|---|---|---|---|---|---|
| 12141 | THZ1-5 | 50KN | Φ308mm | 75mm | 22kg | スチールシーブ |
| 12141A | THZ1-8 | 80KN | Φ308mm | 110mm | 30kg | スチールシーブ |
| 12142 | THZ1-16 | 160KN | Φ600mm | 110mm | 115kg | スチールシーブ |
| 12143 | THZ1-30 | 300KN | Φ916mm | 110/125mm | 200kg | スチールシーブ |
高速ターニングブロックは以下の用途に適しています。
これは、よりスムーズな引っ張り経路を維持しながら、ケーブルまたは導体の方向を変える必要がある場合に一般的に使用されます。
定格荷重50KN～300KNで強力な引っ張り作業に対応
製品範囲は次のとおりです。50KN、80KN、160KN、300KN定格負荷オプションにより、さまざまなケーブルの引っ張りや導体のストリング要件に応じて選択できます。
ケーブル方向制御のための大きなシーブ直径
シーブの直径は次のとおりです。Φ308mm～Φ916mm、回転ブロックは、ケーブルと導体の配線に定義された回転半径を提供し、方向変更時の応力を軽減します。
現場工事用鋼製シーブ
スチール製シーブ構造は、ケーブル牽引ツールが機械的強度と耐摩耗性を必要とする要求の厳しい電力建設環境に適しています。
ケーブルを引っ張る際の摩擦を軽減します
ターニング ブロックはケーブルを屈曲部にガイドし、コーナーや粗い表面上でケーブルを直接引きずる場合と比べて摩擦を軽減します。
急な曲がりでのケーブルの損傷を防ぐのに役立ちます
ケーブルが急な曲がりを通過すると、ジャケットの摩耗や曲げ応力が発生する可能性があります。このターニング ブロックはガイド付きシーブ パスを提供し、設置中にケーブル表面を保護します。
複数のケーブル設置プロジェクトに最適
送電線工事、電力ケーブル敷設、光ファイバーケーブル敷設、地中ダクトケーブル敷設などに使用できます。
高速ターニング ブロックは、ケーブルの牽引や導体のストリング作業中に方向を変える際に、ケーブル、導体、またはロープをガイドするために使用されます。摩擦を軽減し、屈曲部のケーブルを保護します。
製品は以下で入手可能です50KN、80KN、160KN、300KN定格負荷オプション。
使用可能なシーブ直径は次のとおりです。Φ308mm、Φ600mm、Φ916mm、選択したモデルに応じて異なります。
はい。送電線の建設、架空導体のストリング、および電力ケーブルの牽引用途に適しています。
はい。ターニングブロックは、鋭利な角や粗い表面に直接接触するのではなく、シーブを通してケーブルをガイドすることで、ケーブルジャケットの摩耗や曲げによる損傷を軽減します。
製品データによると、ターニングブロックは鋼製シーブ。
はい。製品説明には、制御された回転と摩擦の低減が必要な長距離光ファイバーの導入やケーブル配線プロジェクトで使用できることが示されています。
