Name: 130-320KN定格荷重、正確な正方形形状と優れた減衰のための4束導体用プロフェッショナルヘッドボード
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: SZ4A
Price: 285,715.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

名前: 4つの束のコンダクターのための笠木

モデル: SZ4A

定格荷重: 130~320KN

幅: 100-125mm

重さ: 82-150KG

保証: 1年

ハイライト:

130-320KN定格荷重ヘッドボード

正確な正方形形状の四重導体スペーサーダンパー

優れたダンピング 4 バンドル導体ランニングボード

基本情報

起源の場所: 寧波

ブランド名: Suntech

証明: ISO

モデル番号: SZ4A

お支払配送条件

パッケージの詳細: 合板ケース

受渡し時間: 3～7日

支払条件: LC、T/T

供給の能力: 30000 PCS/月

ギャラリー

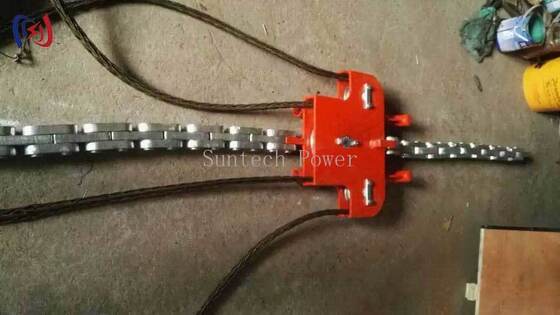

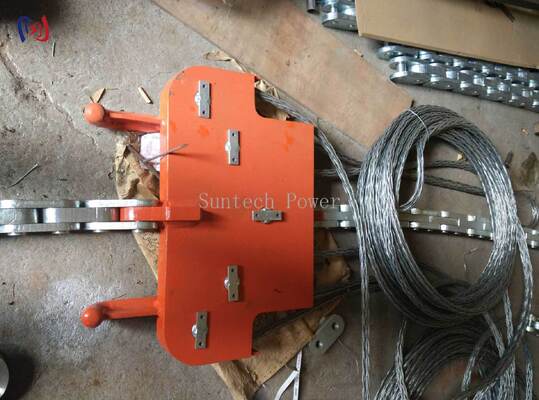

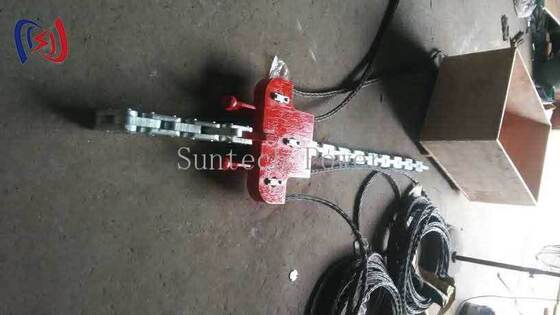

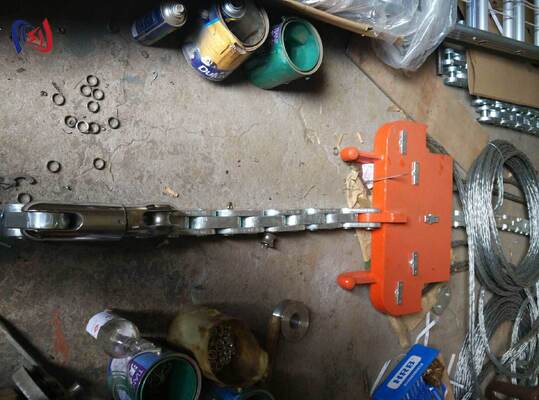

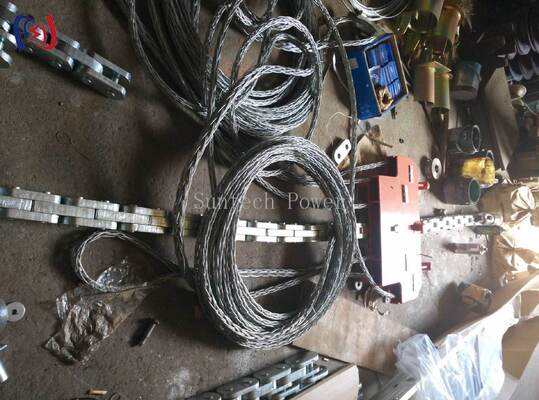

130-320KN定格荷重、正確な正方形形状と優れた減衰のための4束導体用プロフェッショナルヘッドボード

製品の説明

4導体バンドル用ヘッドボード

4導体バンドル用ヘッドボードは、四重または正方形構成スペーサーダンパーとしても知られ、超高電圧（UHV）および大容量送電線向けに設計された高度なコンポーネントです。これらのシステムは、4つのサブ導体を正方形またはひし形構成で配置し、電力伝送能力を劇的に向上させ、電気損失を削減し、送電ルートの効率を改善します。

製品仕様

品目番号	モデル	定格荷重 (kN)	重量 (kg)	適用シーブ幅 (mm)	特徴
17231	SZ4A-13	130	96	100	バランスプーリータイプ
17232	SZ4B-13	130	65	100	導体は互いに独立
17233	SZ4B-18	180	95	110	導体は互いに独立
17234	SZ4B-25	250	110	110	導体は互いに独立
17238	SZ4C-25	250	88	110	導体は互いに独立
17239	SZ4B-32	320	150	125	導体は互いに独立

主な特徴と利点

正確な正方形ジオメトリとサブ導体間隔を維持

安定した正方形パターンで4つのサブ導体間の正確な空間関係を強制し、電磁界分布を最適化し、コロナおよび無線干渉損失を最小限に抑えます。
導体の損傷的な衝突と摩耗を防止

4つの導体すべて間に安全で均一な空気ギャップを維持するための堅牢な機械的フレームワークを提供し、厳しい動的負荷条件下での接触リスクを排除します。
複雑な振動モードに対する優れた減衰を提供

風による振動やサブスパン振動からの振動エネルギーを吸収する、戦略的に配置された複数の減衰要素を組み込み、金属疲労と摩耗を防ぎます。
最大の効率のために電気的性能を最適化

サブ導体間のインピーダンスのバランスと電流分布の均一性を確保し、局所的な過熱を防ぎ、送電損失を削減します。
システム安定性と回復力を強化

4つのサブ導体を単一の剛性システムに機械的に結合し、個々の導体の動きを減らし、極端な気象イベントに対する回復力を向上させます。
長寿命のための高度で耐久性のある構造

プレミアム高強度アルミニウム合金とUV安定性ポリマーおよびエラストマーから製造され、優れた耐食性と40年以上の耐用年数を実現します。
効率的な設置とメンテナンスのために設計

導体の周りに安全に組み立てるための、ヒンジ付きアームまたはモジュラーセグメントを使用したライブライン技術による設置のために設計されています。
最先端のUHV送電を可能にする技術

超高電圧送電インフラストラクチャにおける高度な4導体バンドル技術の実装に不可欠なハードウェアです。
グリッドインフラ投資の収益を最大化

信頼性の高い運用により、コストのかかる修理、計画外の停止、および資産の早期交換を防ぎ、資本投資を保護します。
次世代電力伝送の業界標準

世界中のすべての4導体バンドルUHV送電線の決定的なエンジニアリング標準であり、高度な材料科学とダイナミクスエンジニアリングを体現しています。

4導体バンドル用ヘッドボードは、世界で最も強力な架空送電線の重要な精密エンジニアリングシステムコアです。極端な電気的および機械的環境を積極的に管理し、完璧な導体ジオメトリを維持し、破壊的な振動を抑制して、現代の大容量電力網のバックボーンとして、巨大な電力が安全、効率的、かつ確実に流れるようにします。
