特徴

仕様

名前: OPGW メッシュ靴下関節

モデル: SLE

直径: 7~22mm

定格荷重: 10~25KN

長さ: 1.4m

保証: 1年

ハイライト:

直径7-22mmのOPGWメッシュソックスジョイント

10-25KN定格荷重OPGWケーブルソケットジョイント

長さ1.4Mの光学アースワイヤーメッシュソックス

基本情報

起源の場所: 寧波

ブランド名: Suntech

証明: ISO

モデル番号: SLE

お支払配送条件

パッケージの詳細: 合板ケース

受渡し時間: 3～7日

支払条件: LC、T/T

供給の能力: 30000 PCS/月

ギャラリー

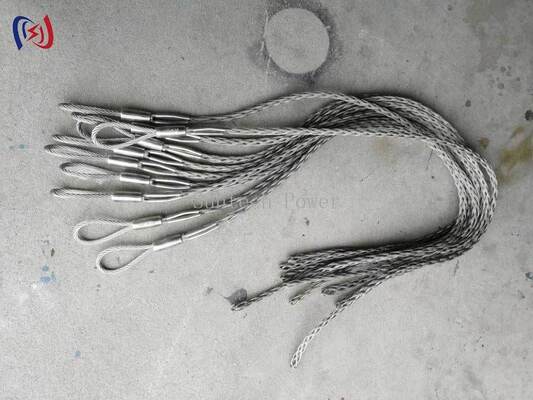

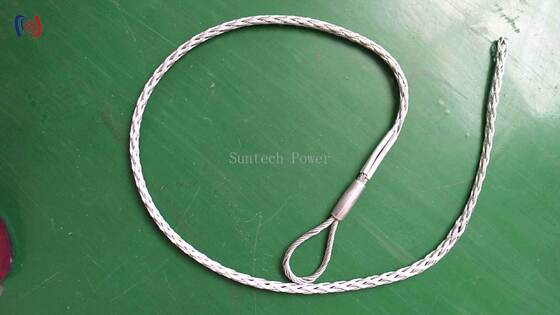

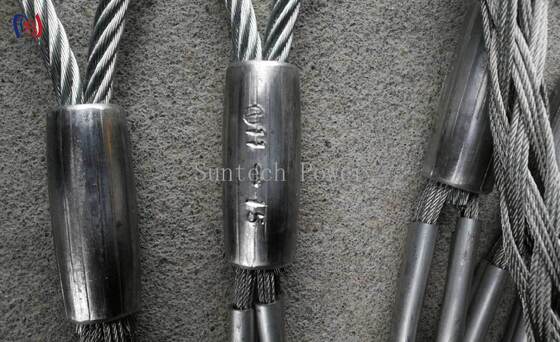

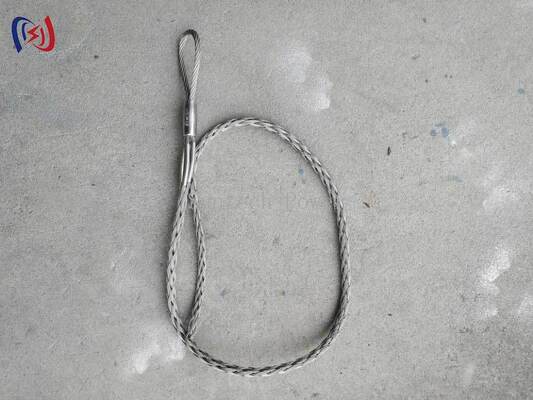

プロ OPGW メッシュソックジョイント 10-25KNの名付け負荷と長さ1.4Mの直径7-22mmの光学接地線ケーブルを安全で損傷なく引く

製品の説明

OPGWメッシュソックスジョイント

光ファイバー架空地線（OPGW）ケーブルの安全、確実、無損傷な取り扱い、張力調整、牽引のために設計された専門的な設置工具。

製品仕様

品名	型番	適用光ケーブル径（mm）	定格荷重（KN）	長さ（m）
17141 / 17141S	SLE(S)-1	φ7-11	10	1.4
17142 / 17142S	SLE(S)-1.5	φ11-15	15	1.4
17143 / 17143S	SLE(S)-2	φ15-17	20	1.4
17144 / 17144S	SLE(S)-2.5	φ17-22	25	1.4

製品概要

OPGWメッシュソックスジョイントは、光ファイバー架空地線（OPGW）ケーブルの安全、確実、無損傷な取り扱い、張力調整、牽引のために特別に設計された重要な設置工具です。OPGWは、電力送電線の架空地線と、重要な光ファイバー通信ストランドの保護ハウジングという二重の機能を果たします。ケーブルの複雑な層状構造と、中心にある壊れやすいガラス繊維は、設置中に細心の注意を必要とします。

OPGWメッシュソックスは、高張力ステンレス鋼線で編まれた柔軟な管状スリーブです。準備されたOPGWケーブルの端部にスライドさせ、特殊なフェルールで圧縮すると、半径方向に収縮して非常に強力で分散されたグリップを形成します。このグリップは、ケーブルの堅牢な外側の強度部材にのみ適用され、牽引力を直接伝達しながら、繊細な内部光ファイバーユニットを完全に回避して保護します。

主な特徴と利点

繊細な内部光ファイバーを保護構造要素にのみ力を加えることで、壊れやすいガラス繊維を圧壊やマイクロベンディングから保護し、感光性コアに圧縮力が到達しないようにします。
高強度で確実なグリップ OPGW強度部材との優れた機械的結合を提供し、設置張力要件を確実に超えて、滑りや設置不良を防ぎます。
牽引アイに不可欠統合された流線型の牽引ループを形成し、ストリンギングブロック、テンショナー、デッドエンドハードウェアをスムーズに通過させ、円滑な連続作業を実現します。
業界標準の設置 OPGWメーカーによって義務付けられている、専門的な設置および保証有効性遵守のための普遍的なベストプラクティスです。
外層の損傷を防止均一な圧力分布により、アルミニウムまたはアルミニウム被覆鋼の外層の切り傷、切り欠き、変形を防ぎ、耐食性および構造的完全性を維持します。
長距離ストリンギングを容易にする最新のテンションストリンギング方法のために設計されており、セットアップを削減し、プロジェクトのタイムラインを加速する長距離連続牽引を可能にします。
耐久性と再利用可能な構造 300シリーズステンレス鋼製で、過酷な現場条件に耐え、慎重な取り外しと再利用を可能にする堅牢な構造です。
メーカー仕様への準拠最大牽引張力と曲げ半径の厳格な制限を超えないことを保証し、ユーティリティ投資とシステムパフォーマンスを保護します。
グリッドの信頼性とセキュリティ設置による損傷を防ぐことで、保護リレー信号、グリッド管理データ、SCADAシステム通信の維持に不可欠です。
基盤となるインフラ投資最初の設置で正しい作業を行い、重要なグリッド資産の長期にわたるトラブルフリーなサービスを保証するための不可欠なツールです。

OPGWメッシュソックスジョイントは、強力でありながら内部が壊れやすいケーブルの設置という根本的な課題を解決する、不可欠なエンジニアリングソリューションです。設置力と繊細な技術の間の完璧なインターフェースとして機能し、OPGWケーブルがその全性能ポテンシャルを発揮して設置され、サービスライフ全体を通じて信頼性の高い電力グリッドおよび通信ネットワーク運用を保証します。
