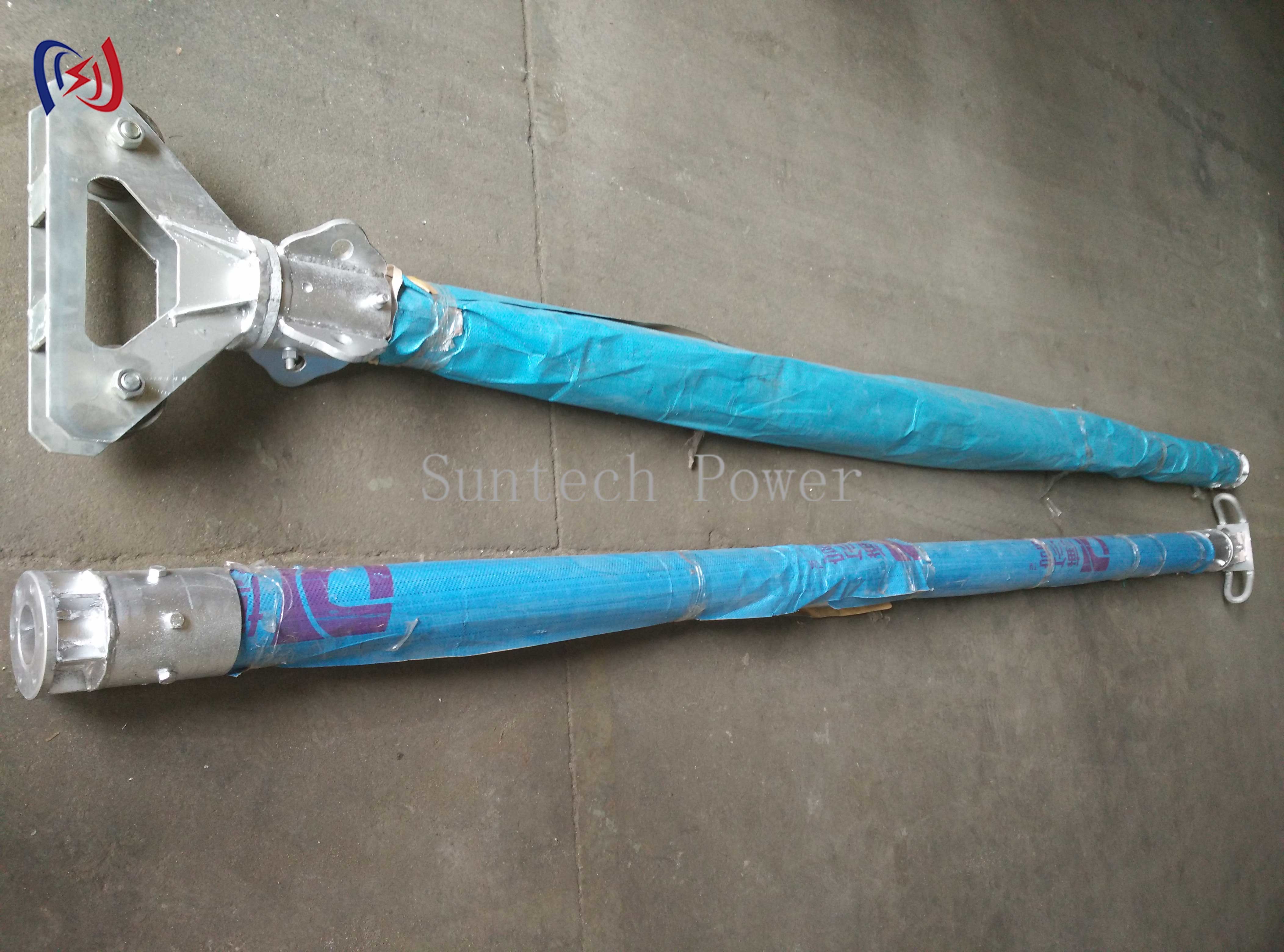

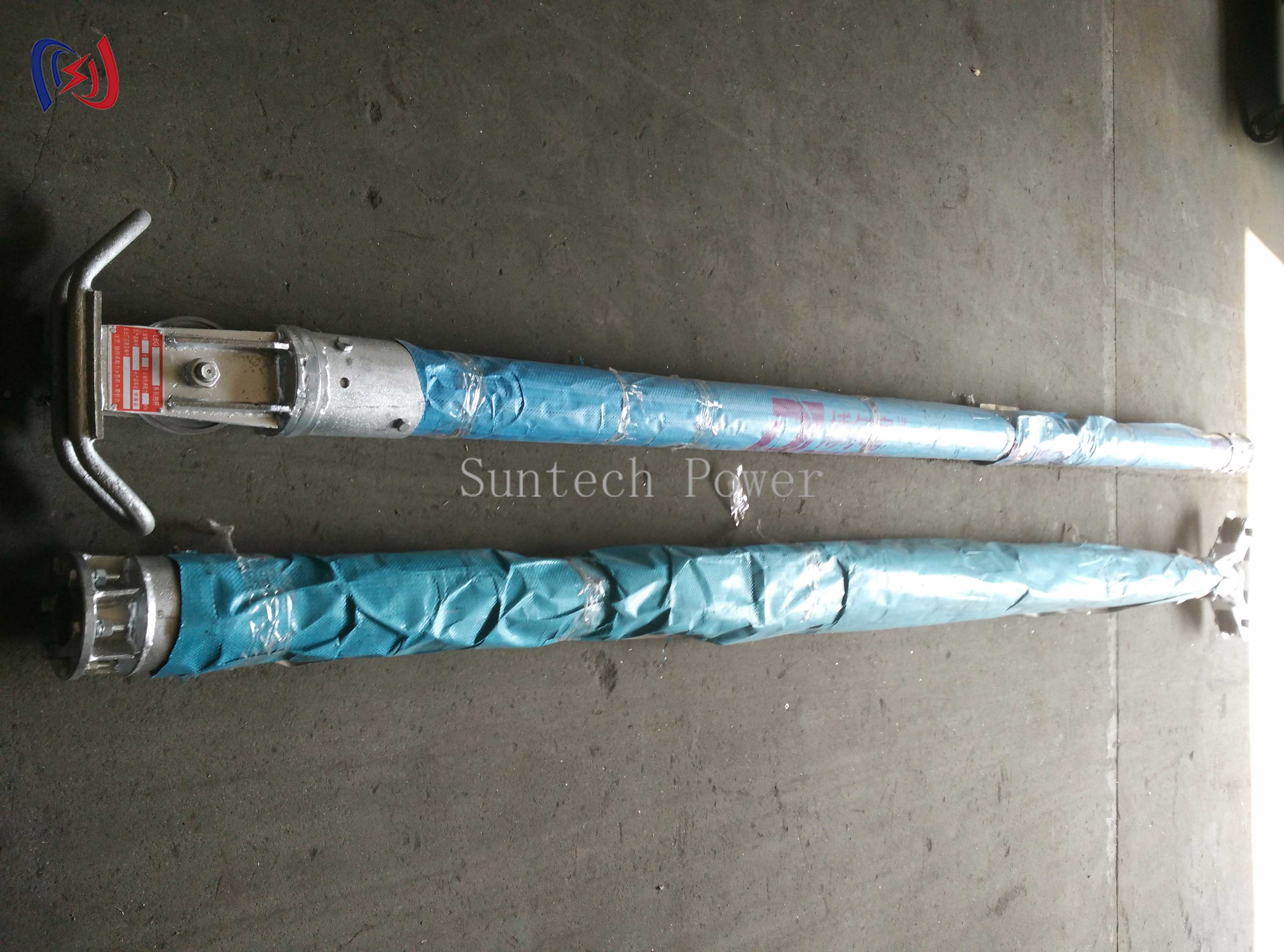

内部の懸垂を上げるために高強度鋼管型ジーンポール
特徴:
インナー・サスペンデッド・チューブラー・ジン・ポール (Inner-Suspended Tubular Gin Pole) は,特によくトランスミッション・タワーの建設と保守における内部懸垂用途のために設計された高性能のリフティングシステムである.頑丈 な 管状 の 設計 に よっ て,強度 と 重量 の 比 と 特徴 が 卓越 し ます:
高級鋼またはアルミニウム構造物
動作中の摩擦を軽減するための平らな内壁表面
負荷の固定を確実にする統合式リフティングラグ

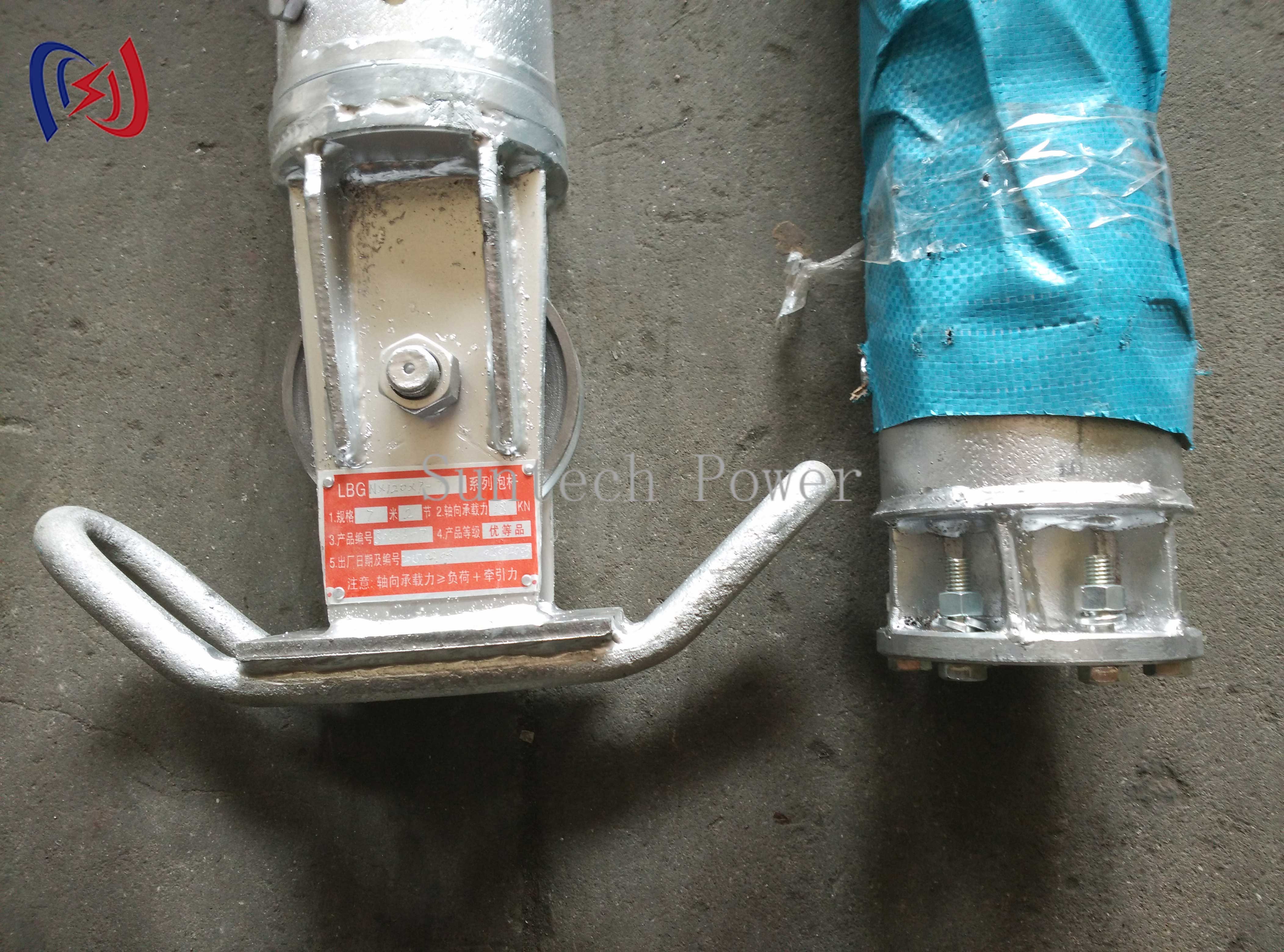

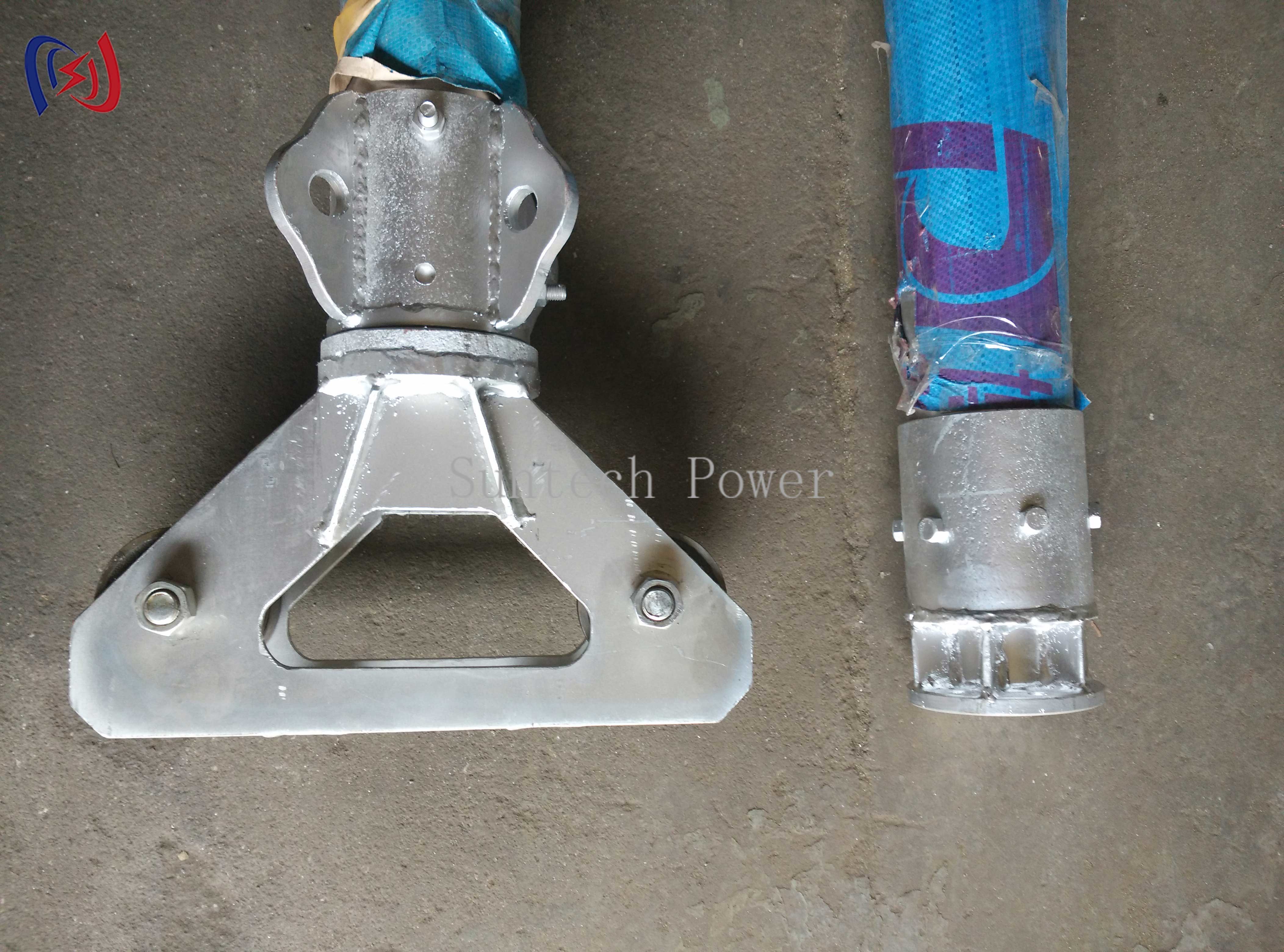

安定した固定のための精密設計のベースプレート
沿岸環境に適した耐腐食仕上げ
作業原理:
管状 の 柱 は 塔 の 構造 の 内側 に 吊り下げ られ て い ます

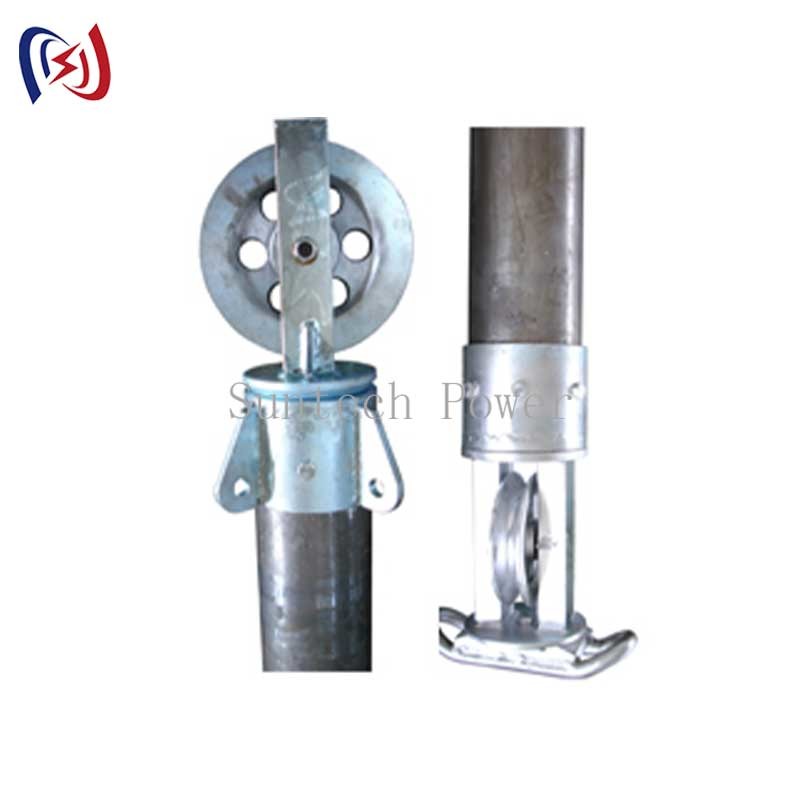

上部 に 装着 さ れ た 束 の 組立 器 は 引き上げ ケーブル を 導い て い ます
負荷は,ポールの中央を通って垂直に上昇
安定化ガイドは,上昇中に負荷の揺れを防ぐ
モジュラルの設計により,建設が進むにつれ,高度を順次調整できます
応用:
送電塔の設置と部品の設置
高電圧機器の整備
サブステーション建設プロジェクト
通信塔の組成
橋ケーブルの設置
利点:
✔ 空間 を 節約 する 設計 ― 塔 の 足跡 の 範囲 に 適合 する
✔ 優れた 負荷 制御 - リフト の 間 に 横向き の 動き が 少なく なけれ ば なり ませ ん
✔ 耐候 建築 ― どんな 条件 で も 機能 する
✔ セットアップ の 時間が 短く - 部品 の 少ない 部品 で 迅速 に 組み立て られる
✔ 安全性 が 向上 し,外部 の スイング の 危険 を 排除 する
サービス&サポート:
サイト特有のエンジニアリング分析
各ユニットの負荷試験証明書
インストールに関する質問に対する24/7の技術サポート
仕様
| 商品番号 | モデル |
長さ (M) |
直径*壁 (MM) |
垂直負荷 (KN) |
安全性要因 (K) |
体重 (kg/m) |
| 03101 | LBNXG120 | 9-11 | 120×7 | 5から9 | 2.5 | 7.5 |
| 03111 | LBNXG150 | 9-11 | 150×6 | 10〜15 | 2.5 |
