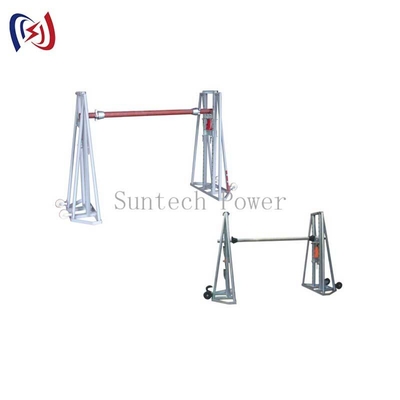

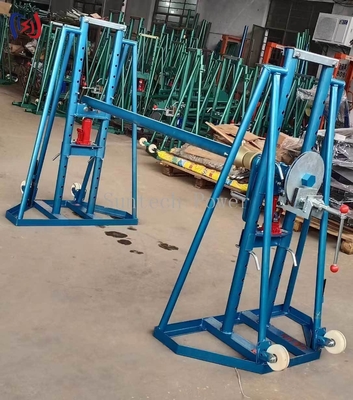

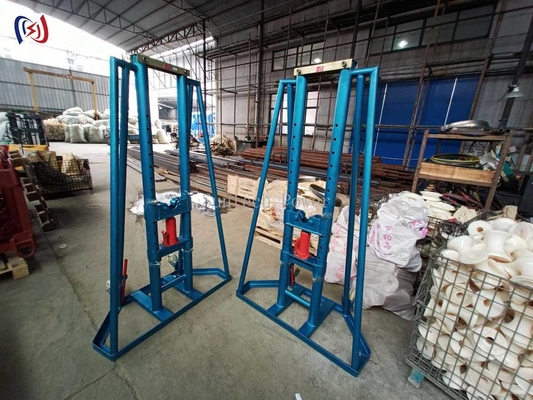

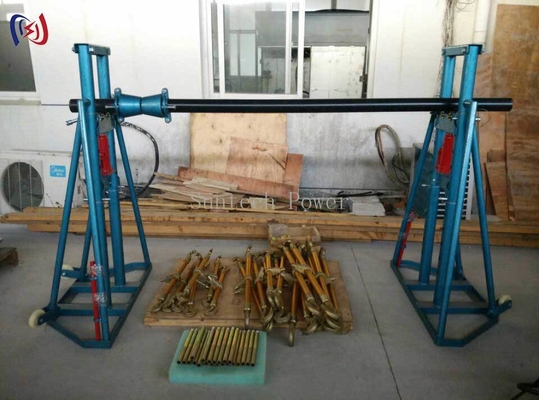

水力型ケーブルリールスタンド ネットワークプロジェクトのための高効率のリールサポート
デザインの特徴わかった
わかった運用上の利点わかった
✔ エルゴノミクスの水力ポンプハンドルで 1 人で操作
✔ 高さ の 精密 な 調整 (50-1500mm の 上げ 範囲)
✔ 円滑 な 回転 に よっ て,ケーブル の 振動 抵抗 が 60% 減少 する
✔ ドラム の 交換 を 迅速 に する ため の 迅速 に 放出 する メカニズム (<1 分)
✔ 安定 型 型 型 型 型 型 型 型
液圧システムの仕様わかった
作業圧:70MPa
ポンプオイル容量: 2.5L (ISO VG 46 水力オイル)
・シリンダーストローク: 1000mm
• 電源切断の場合の緊急用手動降降弁
セキュリティ機能わかった
✓ 自動減圧バルブ (最大負荷の110%に設定)
✓ 5つの高度位置で機械的なロックピン
✓ すべての接触面に 滑らないゴムパッド
✓ 動く部品に高可視性のある安全標識
メンテナンスの必要性わかった
典型的な用途
高電圧ケーブルのドラム処理
OPGWの光ファイバーケーブルを設置する
サブステーションのケーブルを引っ張る作業
地下ケーブルを設置する
緊急電源復元作業
商品番号 |
モデル |
定数負荷 (KN) |
適用可能なケーブルリール (mm) |
体重 (kg) |
||
直径 |
幅 |
穴 直径 |
||||
21346 |
SI-5 |
50 |
≤ Φ2400 |
≤1600 |
Φ76〜103 |
172 |
21347 |
SI-10 |
100 |
≤ Φ2700 |
≤1700 |
Φ120〜135 |
230 |
21348 |
SI-10A |
100 |
≤ Φ3400 |
≤1900 |
Φ120〜135 |
230 |
21349 |
SI-16 |
160 |
≤ Φ4000 |
≤2500 |
Φ125-200 |
325 |
21343 |
SI-20 |
200 |
≤ Φ4000 |
≤2500 |
Φ135-160 |
450 |
21344 |
SI-30 |
300 |
≤ Φ5000 |
≤3100 |
Φ160-200 |
600 |
