液体導体リールスタンド プロフェッショナルリフティング機器 トランスミッションライン
デザインの特徴わかった
運用上の利点わかった
✔ エルゴノミクスの水力ポンプによる単操作者制御
✔ 高さ の 正確 な 調整 (100~2000mm の 垂直 範囲)
✔ 円滑 な 回転 に よっ て 導体 の 振動 緊張 が 50% 減少 する
✔ スピード交換 リール アダプター (ツールなし <90秒)
✔ 300mm の 地面 離さ を 調整 する 安定 装置
液圧システムの仕様わかった
作業圧: 80MPa
ポンプオイル容量: 3.2L (ISO VG 68 水力オイル)
• 1200mm ストロークの二重作用シリンダー
• 障害防止ブレーキを搭載した緊急手動降降
セキュリティ機能わかった
✓ 自動圧縮 (最大負荷の120%に設定)
✓ 高さ10位置で機械的な安全ロック
✓ スリップ しない ダイヤモンド プレート ステップ 表面
✓ 低照明条件での高強度の警告ライト
メンテナンスの必要性わかった
典型的な用途
ACSRの導演の串付け作業
AAAC指揮者のドラム処理
転用塔の電流管の工事
緊急コンダクターの交換
高容量配送ラインのプロジェクト

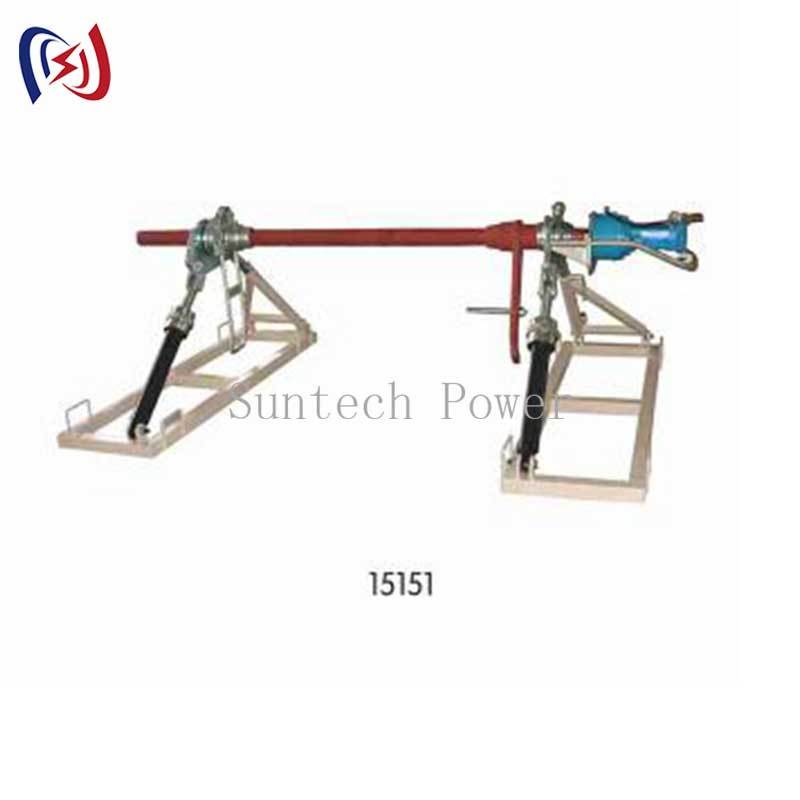

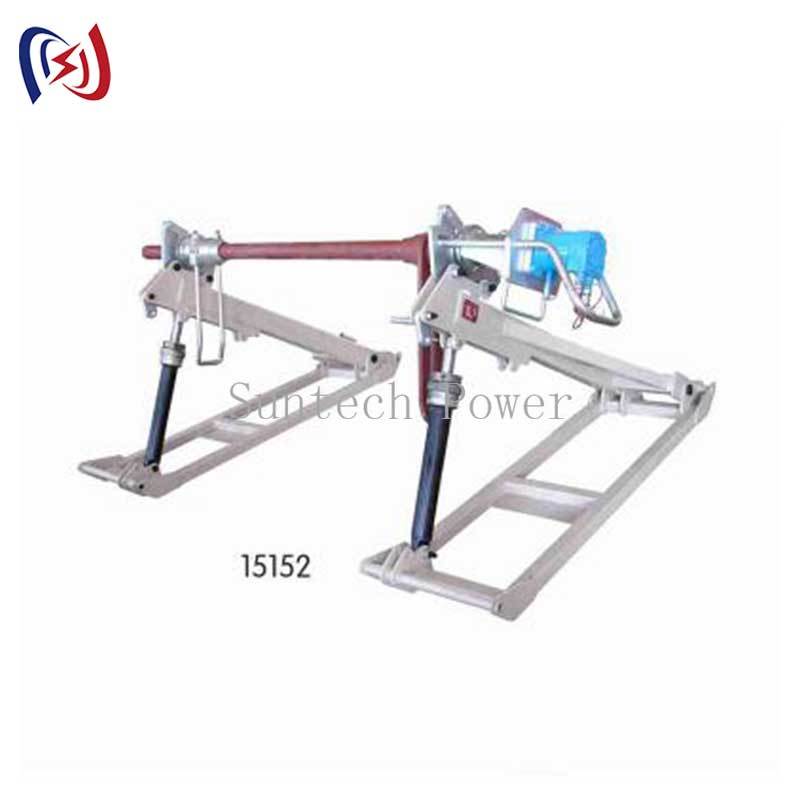

| 商品番号 | 15151 | 15152 | |
| モデル | SIPZ-5H | SIPZ-7H | |
| 適用可能なリール | コイル直径 (mm) | Φ1250 〜2240 | Φ1250 〜2500 |
| 最大コイル幅 (mm) | 1400 | 1400 | |
| 軸穴の直径 (mm) | Φ80〜125 | Φ80〜125 | |
| 最大重量 (kg) | 5000 | 7000 | |
| 最大動作トルク (N.m) | 1200 | 2000 | |
| 最大速度 (rpm) | 45 | 45 | |
| 軸直径 | Φ76 | Φ76 | |
| 体重 (kg) | 270 | 350 | |
| 液体管の長さ | 13 | 13 | |
