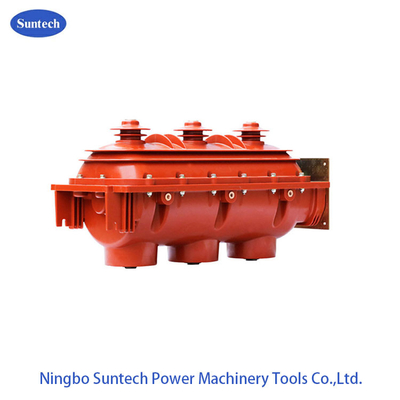

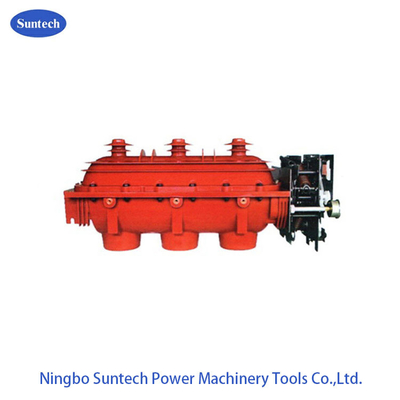

室内 AC 高電圧 SF6 ガス隔離式 負荷断断スイッチ
FLN型室内高電圧交流電圧ブレーカースイッチは,国際新技術を参照し,中国の電気電力システムの関連基準に従ってスイッチ機器を開発します.IEC420 に完全に準拠する性能指標国内標準 GB3804-2004 〜3.6kV-0.5kV high voltage AC load breaker switch" GB1985-2004“high-voltage AC isolation switch and earthing switch" GB/ T1 1022-1999“common technical requirements for high-voltage switchgear and control equipment standards" これは主要なスイッチエレメントRMUです. 負荷ブレーカースイッチは,ゲート,サブゲート,アースリングのクリクトン多機能の中間電圧スイッチです.エポキシ樹脂のハウジングの構造を強化して完全に密閉されたSF6ガスで満たす,0.05MPa,上記の3つの機能を達成するための最小部品で,製品の品質を確保し,信頼性を向上させ,メンテナンスなしで,通常の条件下で20年以上安全に動作することができます.
基本 の 機能 と 特徴
1負荷ブレーカーのスイッチは,次の3種類の動作状態で,二重骨折,回転動的接触構造に対応します.
2SF6ガスを弧消し・隔熱媒材として使用し,上下両側にエポキシレインを注入し,主回路を密封し,導電機能は外部の影響を受けない.
3内部アーチが発生した場合,ハウジングは,内部構造の弱点を持っている,それは開くために急いで,シャッター解き放題弧の上のキャビネットによって流れる 赤のオープンエア過圧 シャビネットの外に流れを方向化, 交換キャビネットのセキュリティチェックを保証します.
4負荷ブレーカーのスイッチはゲート,開口,アーススイッチをセットします.高い安全性と信頼性.
5サイズも小さく重量も軽くて メンテナンスも不要で 操作も簡単で安全です
総寸法
| 製品規格 |
1. GB311.1-1997 高電圧送電・配電設備の隔熱調整 2. GB3804-2004 3.6kV以上と40.5kV未満のノーマル電圧のための高電圧交流電流スイッチ 3GB/T 11022-1999 高電圧スイッチ装置及び制御装置に関する標準に関する共通仕様 4DL/T593- 2006 高電圧スイッチ装置と制御装置に関する標準に関する共通仕様 5. GB16926-2009 高電圧交流電流スウィスフューズ組み合わせ 6. GB/T 1985-2004 高圧交流電流切断器とアーススイッチ 7. GB/T 15166 -94 高電圧交流電流ファイューズ |
| 環境状態 |
1高さは1000m以下 2環境温度は -25°C~+40°C 3比較的湿度:月間≤90%,日間≤95%. 4音域:≤8度目 5. 職場での火事,爆発,化学腐食,強い振動は禁止 6汚染度:II級 |
