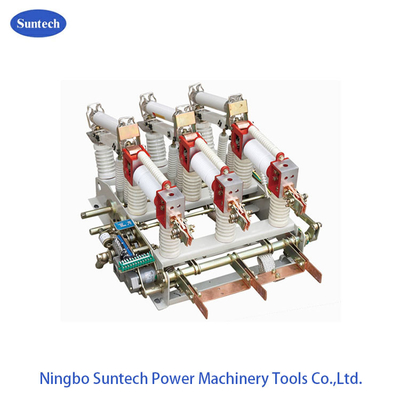

室内用電源長寿命 AC 10KV 高電圧真空負荷断断スイッチ
FZ(R)N2 1-12D indoor high-voltage alternatin-current vacuum load switch-fuse combination(“combination" for short) is used in power systems with an AC frequency of 50 Hz and a rated voltage of 10 kV to break load currents特に制御が必要な場所には適用されます.油のない,メンテナンスのない,頻繁に使用されるリングネットワーク電源ユニットおよび端電源トランスフォーマーのための保護.
この組み合わせは,大きな断裂能力,高い安全性と安定性,長い電気寿命,頻繁な操作をサポートし,保守が少ないなどで特徴付けられています.接地スイッチを設置する電気のスプリングアクチュエーターとリモコン制御機能
1.1 技術パラメータ
| ポイント | ユニット | 基準値 | |
| 定数電圧 | kV | 12 | |
| 定数周波数 | Hz | 50 | |
| ファイジの最大電流 | A について | 125 | |
| 定数伝送電流 | A について | 3150 | |
| 短回路断断電電量 (期待される有効値) | kV | 31.5 | |
| 短路作動電流 (予想ピーク値) | kV | 80 | |
|
1分 パワー周波数 電圧に耐える |
バキュームギャップ,インターポール,ポール・トゥ・アース | kV | 42 |
| 隔離する隙間 | kV | 48 | |
|
閃電パルス 電圧に耐える |
バキュームギャップ,インターポール,ポール・トゥ・グラウンド | kV | 75 |
| 隔離隙間 | kV | 85 | |
| シュージストラッカー出力エネルギー | J | 2から5 | |
1.2 切断装置の組み立てに関する技術パラメータ
| ポイント | ユニット | 基準値 |
| 3つのコンタクトを非同期的に作る | mm | ≥3 |
| 3つの接触の作りの偏差 | mm | ≤1 |
| コンタクトスイッチの正圧 | N | 260±30 |
| ギャップの大きさ | mm | ≥150 |
| 回路抵抗 | μΩ | ≤40 |
| 製品規格 |
1. GB 16926-1997 高電圧・交流電流の負荷スイッチ・フューズ組み合わせ 2IEC 60420 高電圧・交流電流の負荷スイッチ・フューズ組み合わせ |
| 環境状態 |
1高さは1000m以下 2環境温度は -40°C~+40°C 3比較的湿度:月間≤90%,日間≤95%. |
