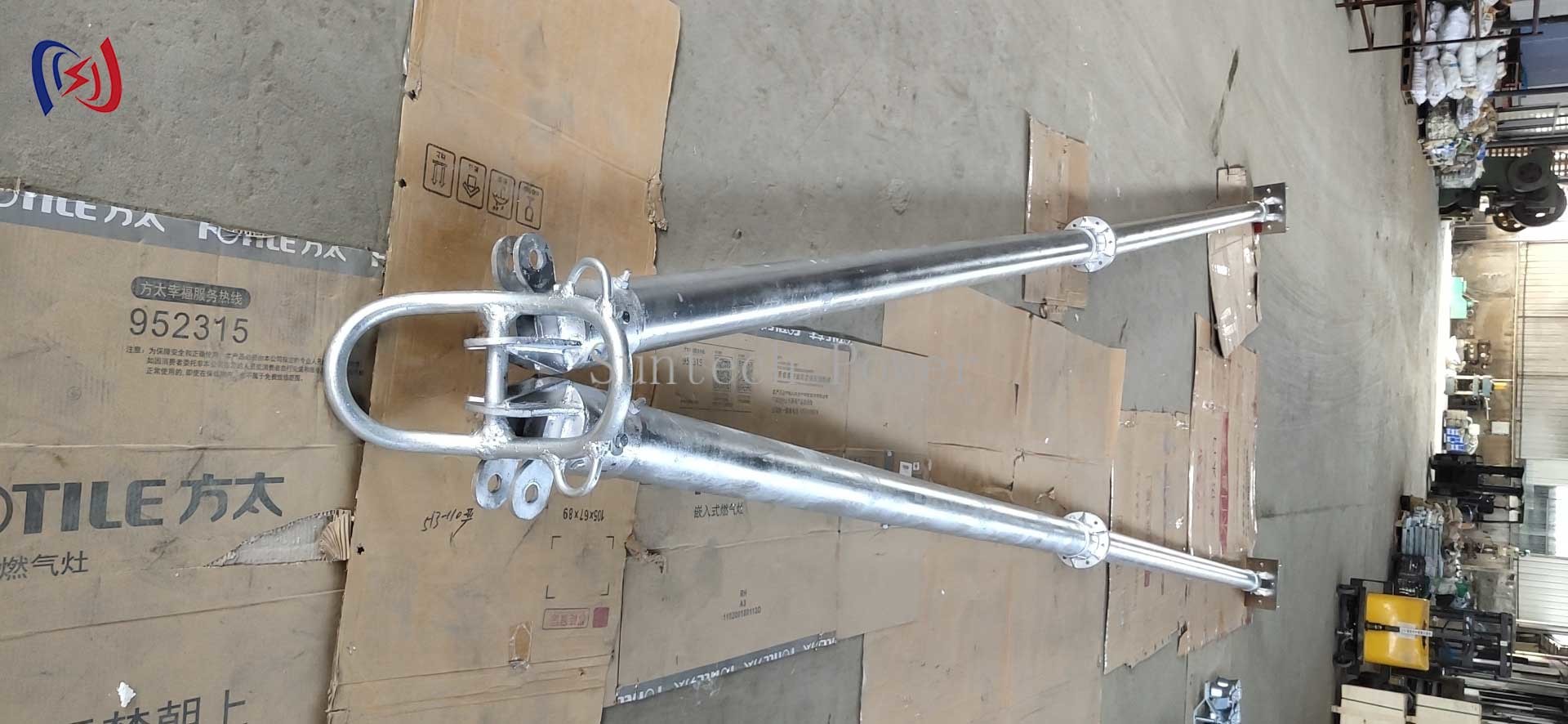

トランスミッションタワーの建設のためのエンジニアリングチューブル型Aフレーム
特徴:

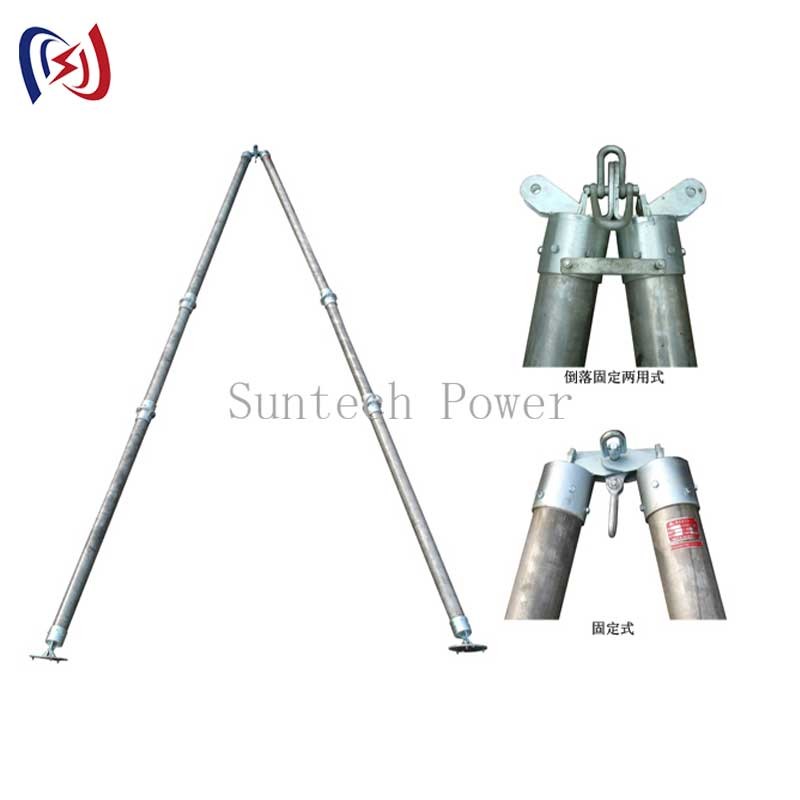

A型チューブルジンポール (A-Shape Tubular Gin Pole) は,トランスミッションタワー建設および保守における安定性と高負荷容量のために設計された重用リフティングシステムである.その 管状 の A フレーム の 構造 は 優れた 強さ と 特徴 を 提供 し て い ます:
高級鋼材またはアルミニウム製の構造物,腐食耐性のために選択的にガルバニゼーション
リフト中の安定性を高めるための広いベース構成
安全な負荷固定のための統合リグポイント
スムーズな内部のケーブルガイド 摩擦と磨きを減らす
デジタル表示付きの負荷監視システム
急速な組み立てと解体のための高速接続ハードウェア
作業原理:
Aフレームベースは,安定した基礎または塔構造に固定されています
ガイ の ワイヤー (使用 する 場合) は,横 の 追加 的 な 支え を 提供 する
ハイティングメカニズム (手動または動力) は,頂点に設置されています.
負荷は,Aフレームの両脚の間に垂直に引き上げられます
ガイドロールは制御された動きを保証し,揺れを防ぐ
応用:
送電塔の設置と保守
高電圧線の設置と配線
サブステーションの設備の持ち上げ
通信塔の組成
橋のケーブルと構造装置
利点:
✔ 特殊 な 安定性 A型 フレーム の 設計 は 転倒 や 横部 の 負荷 に 耐える
✔ 単極型システムより重い重荷を支える
✔ 精密 制御 巨大な塔の部品を並べ合わせるのに最適
✔ 耐久 耐久 耐久 耐久 耐久 耐久 耐久
サービス&サポート:
特定のプロジェクト要件のためのエンジニアリング負荷計算
単一の用途のために利用可能なカスタム製造
総合的な検査と保守に関するガイドライン
使用及び特性
輸送と配送ラインの工学に使用される間,スリングタワーの材料,位置付けポリーセットの使用.
片腕のスタイルで 方向制限のない 便利な使い方です
主な材料は直角アルミニウムチタン合金セクション,ニットジョイントを採用し,持ち運び可能で耐久的です.
| 商品番号 | モデル |
長さ (M) |
直径*壁 (MM) |
垂直負荷 (KN) |
安全性要因 (K) |
体重 (kg/m) |
| 03311 | LBGR120A | 6から9 | 120×7 | 17〜30 | 2.5 | 7.5 |
| 03321 | LBGR150A | 8 - 13 | 150×6 | 13から31 | 2.5 | 8 |
