起源の場所: | 中国 |
ブランド名: | Suntech Tower |
証明: | ISO, CE |
モデル番号: | 電気通信のMonopole鉄タワー |
最小注文数量: | 1つのタワー |
---|---|
価格: | Negotiation |
パッケージの詳細: | 輸出された容器 |
受渡し時間: | 沈殿物の後の30-35日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1年ごとの100000のメートル トン/メートル トン |
製品名: | 鋼鉄Monopoleタワー | 材料表: | 鋼鉄Q345 Q245 Q420 |
---|---|---|---|
高さ: | 10-120m | 表面処理: | 電流を通される熱いすくい |
風速: | 80~160km/h 3第2突風 | 使用法: | 鋼鉄Monopoleタワー |
ハイライト: | Monopole鉄タワー,20mの鋼鉄Monopoleタワー,20mの高さのテレコミュニケーションの鋼鉄タワー |

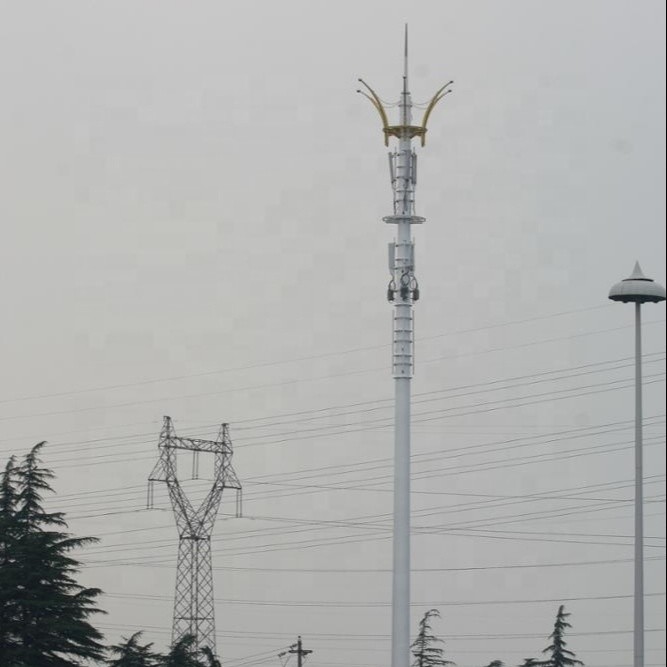

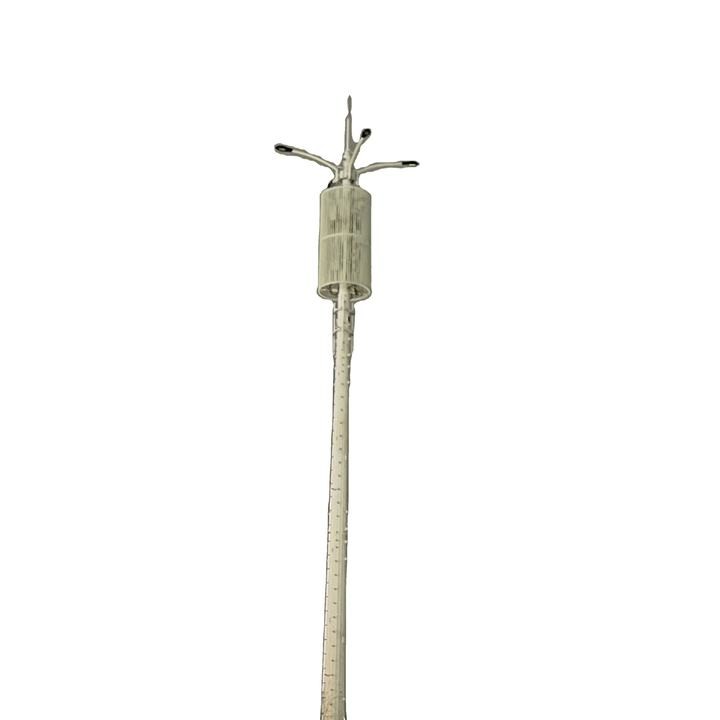

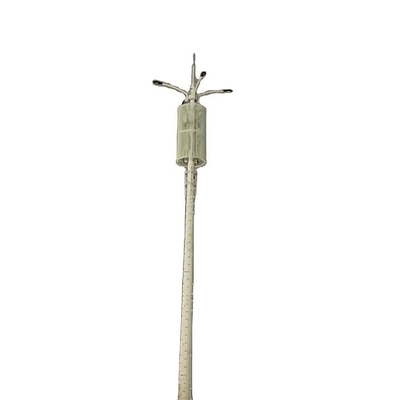

20mの電気通信のテレコミュニケーションの建築現場のためのMonopole鉄タワー
Suntech力のグループは最も大きい調達の1つ、工学である及びChina.Ourのグループの枝会社および工場の引き締まるグループの会社は電力の分野で既に26年以上従事した。
速い細部:
1.設計コードTIA/EIA-222-G/F構造の鋼鉄
2. GradeMild SteelHighの抗張鋼鉄GB/T 700:Q235B、Q235C、Q235DGB/T1591:Q345B、Q345C、Q3455D、
ASTM A36、ASTM A572、Gr50EN10025:S235JR、S235J0、S235J2EN10025:S355JR、S355J0、S355J2
3.設計風は250のkm/hにスピードをあげる
4.正当な偏向0.5 ~1.0度の操作上の速度
5.張力強さ(Mpa) 360~510470~630
6.降伏強さ(t≤16mm) (Mpa) 355235
7.延長(%) 2024年
8. (j) 27 (20°C)衝撃強度KV---Q235B (S235JR) 27 (20°C)---Q345B (S355JR) 27 (0°C)---Q235C (S235J0) 27 (0°C)---Q345C (S355J0) 27 (- 20°C)---Q235D (S235J2) 27 (- 20°C)---Q345D (S355J2)
9.ボルト及びくだらない等級4.8、6.8、8.8
10.標準のformechanical特性
10.1ボルトISO 898-1
10.2くだらないISO 898-2
10.3洗濯機ISO 6507-1
11.次元のための標準
11.1ボルトDIN7990、DIN931、DIN933;
11.2くだらないISO4032、ISO4034;
11.3洗濯機DIN7989、DIN127B、ISO7091
12。溶接方法二酸化炭素はシールド アーク溶接及びサブマージ アーク溶接(鋸)を
速い細部:
自己支持タワーはほぼすべての無線コミュニケーション アプリケーションのために適切である。自己支持タワー
普通3つはあるまたは4つはタイプ構造固体棒、管、または角度からなされた格子味方した。Self-supportingタワー
空き容量が限られている取付けにとって理想的でであって下さい。
テレコミュニケーション タワーの商品の記述および主要な変数
いいえ。 | 記述 | 詳細仕様および主要な設計パラメータ |
1 | 設計コード | ANSI/TIA222G、ヨーロッパ規格および他 |
2 | 設計ローディング |
1. 顧客によって世界的に指定されるによるアンテナ負荷区域。 2. 顧客によって要求されるによる風速。 3. 偏向及びより角度、露出の部門、顧客によって指定されるによる地勢部門。 |
4 | 構造の分類 | II |
5 | Hot-dip亜鉛めっき | ISO 1461 2009年、ASTM A123 |
6 | 鋼鉄等級 |
1. 高力低合金の構造スチール:ASTM Gr60と同等であるQ420B 2. 高力低合金の構造スチール:ASTM Gr50かS355JRと同等であるQ345B 3. カーボン構造スチール:ASTM A36かS235JRと同等であるQ235B |
7 | ボルトおよびナット | 主にISO 898の等級6.8および8.8のボルト |
8 | 基礎 | 50KPa、100KPaの主に150KPa土軸受け容量。 |
9 | タワーのタイプ |
1. 3本の足の自己は角タワーを支えた 2. 3本の足の自己は管状タワーを支えた 3. 4本の足の自己は角タワーを支えた 4. 4本の足の自己は管状タワーを支えた 5. Guyedのマスト 6. Monopoleタワー 7. ごまかされたタワー:ヤシの木、松の木、ココナッツおよび他木 8. RDSタワー:急流は場所/タワーを配置する 9. 屋上タワー 10. スマートなポーランド人 |
10 | 保証 |
1. タワーの構造:10年 2. ごまかされたタワー a. 吠え声:10年 b. 枝および葉:3年 |
11 | リターン期間 | 50年 |
12 | 付属品 |
1. ペンキのキット(ICAOの標準):水の基づいたアクリルのさび止めペイント プライマー、国際的なオレンジ/赤く、アイボリーの白を含んでいる 2. 航空ライト:48V/220V二重ライトおよび単一ライト及び太陽ライト 3. 電光システム:クランプが付いている、および銅の上塗を施してある鋼鉄母線または顧客によって指定されるによるコンダクターまたは25x3mmの銅の平らなテープの下の70mm2 G/Yの銅ケーブルが付いている避雷針。 4. システムを埋めること:銅の覆われた鋼鉄繊維ケーブルが付いている棒を埋めることは顧客によって指定されるによって等をまたは力まかせに引き。 5. 顧客によって指定されるによるACDB 6. 囲うこと:かみそりのワイヤーおよびゲートが付いている柵の塀および金網の塀。 7. 落下阻止システム:GBおよびセリウムの証明書の落下阻止システム。 8. 光ファイバーケーブル:顧客によって指定されるによって 9. 発電機:顧客によって指定されるによって 10. おおいおよび発電機のおり:顧客によって指定されるによって |
