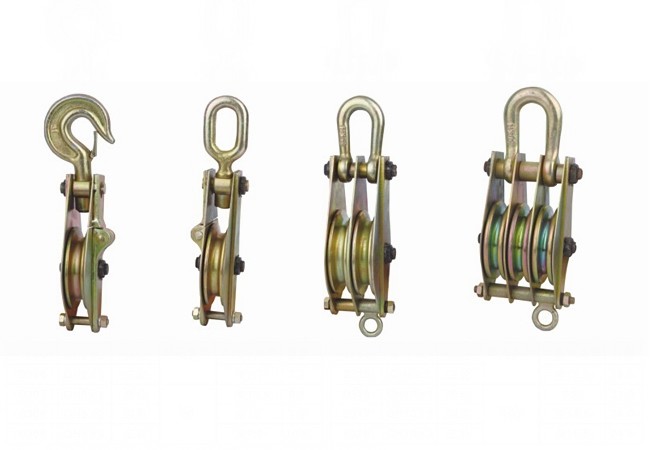

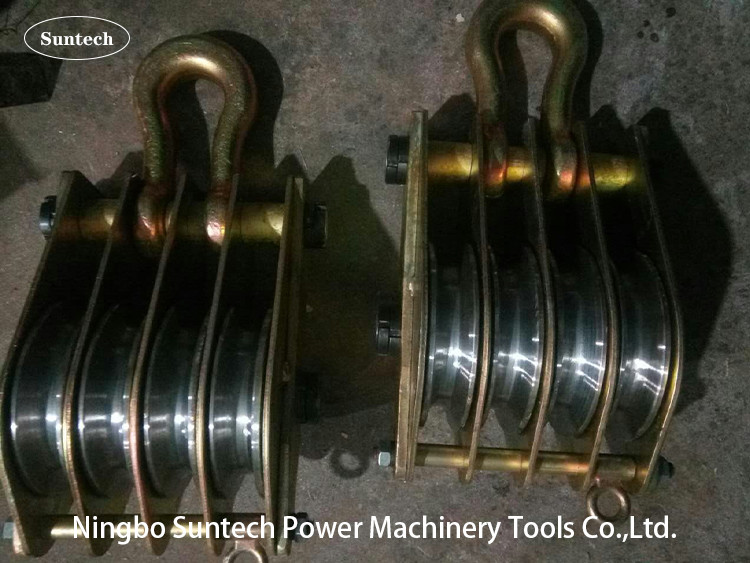

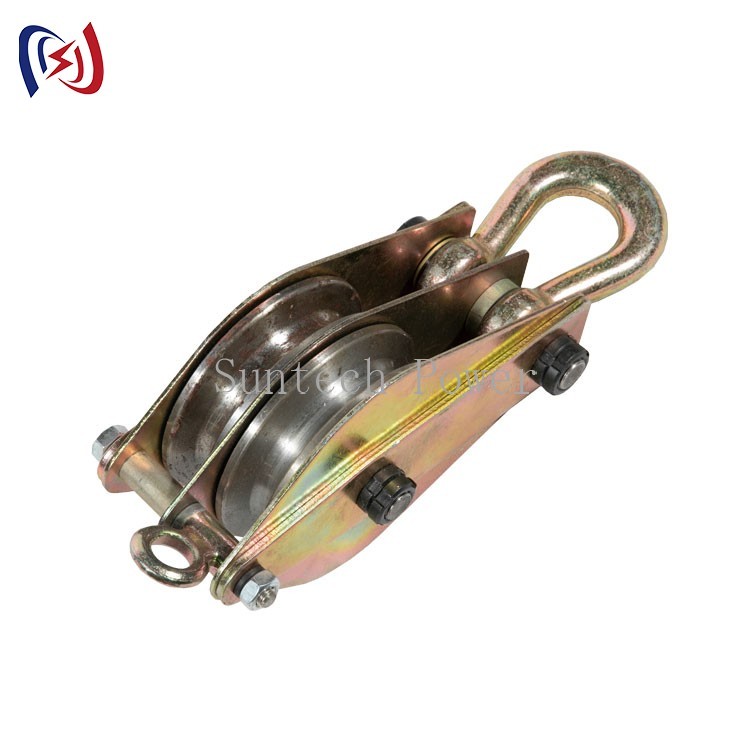

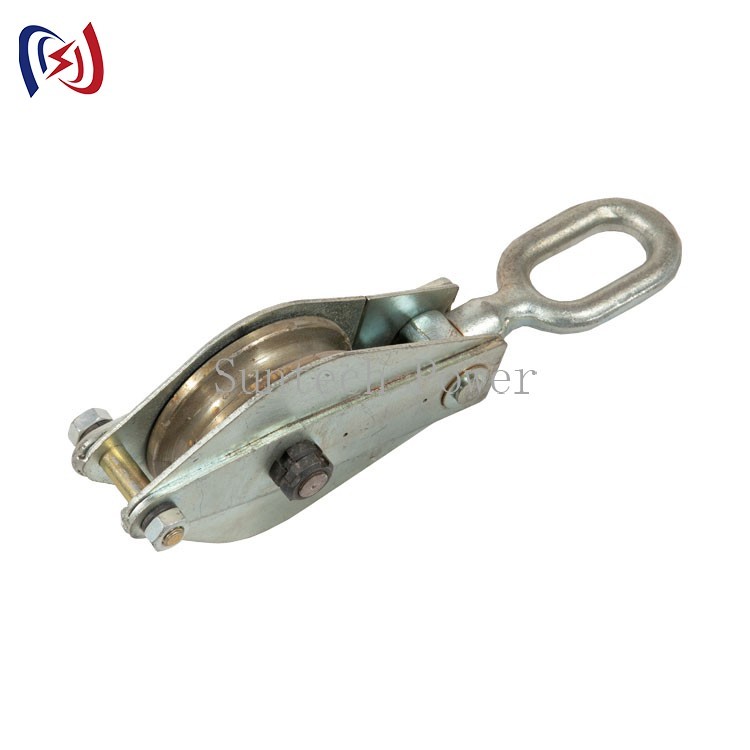

塔の設置ツール 立列線のための3輪鋼の吊り付け装置
配送ラインの建設における持ち上げおよび下ろし作業に使用される.柱と塔の設置,ライン建設,機器の持ち上げおよび他の持ち上げアプリケーションに使用される.厚さは高強度鋼材で出来ていますロープはボールベアリングに固定されている. ロープブロックのフレームは電磁化されている. すべてのブロックは工場から出る前にテストされている.単一のシブポリーブロックは,側開いたタイプと側閉じたタイプとして設計することができます.
| 商品番号 | モデル | 束の数 | 定数負荷 (kN) |
ローラー 直径×幅 (mm)
|
マックス ロープ直径 (mm) |
体重 (kg) |
| 11181 | QH1x1 | 1 | 10 | Φ100×31 | Φ8 | 3 |
| 11182 | QH1x2 | 2 | Φ80×27 | Φ6 | 3 | |
| 11183 | QH1x3 | 3 | Φ80×27 | Φ6 | 4 | |
| 11191 | QH2x1 | 1 | 20 | Φ120×35 | Φ10 | 4 |
| 11192 | QH2x2 | 2 | Φ100×31 | Φ8 | 5 | |
| 11193 | QH2x3 | 3 | Φ100×31 | Φ8 | 6 | |
| 11201 | QH3x1 | 1 | 30 | Φ150×39 | Φ11 | 6.5 |
| 11202 | QH3x2 | 2 | Φ120×35 | Φ10 | 5 | |
| 11203 | QH3x3 | 3 | Φ100×31 | Φ8 | 6 | |
| 11211 | QH5x1 | 1 | 50 | Φ166×40 | Φ13 | 9.0 |
| 11212 | QH5x2 | 2 | Φ150×39 | Φ11 | 13 | |
| 11213 | QH5x3 | 3 | Φ120×35 | Φ10 | 11 | |
| 11221 | QH8x1 | 1 | 80 | Φ205×50 | Φ18 | 20 |
| 11222 | QH8x2 | 2 | Φ166×40 | Φ13 | 19 | |
| 11223 | QH8x3 | 3 | Φ150×39 | Φ11 | 18 | |
| 11231 | QH10x1 | 1 | 100 | Φ246×60 | Φ19 | 22 |
| 11232 | QH10x2 | 2 | Φ166×40 | Φ13 | 21 | |
| 11233 | QH10x3 | 3 | Φ150×39 | Φ11 | 20 | |
| 11241 | QH15-1 | 1 | 150 | Φ280×64 | Φ22 | 40 |
| 11242 | QH15-2 | 2 | Φ205×50 | Φ18 | 33 | |
| 11243 | QH15-3 | 3 | Φ166×40 | Φ13 | 26 | |
| 11244 | QH15-4 | 4 | Φ150×39 | Φ11 | 28 | |
| 11245 | QH20-1 | 1 | 200 | Φ305×68 | Φ23 | 56 |
| 11248 | QH20-4 | 4 | Φ205×50 | Φ18 | 50 |
