起源の場所: | ニンポー、中国 |
ブランド名: | Ningbo Suntech Power |
証明: | ISO9001 |
モデル番号: | CHX(LYY) シリーズ |
最小注文数量: | 1単位 |
---|---|
価格: | Negotiable |
パッケージの詳細: | エクスポート 標準 木製ケース 防煙用 |
受渡し時間: | 45~60 営業日 |
支払条件: | L/C,T/T |
供給の能力: | 2セット / 2ヶ月 |
試験原理: | 変容感受性共鳴回路 | 使用: | 場所でのAC 抵抗電圧試験 HV GIS またはCVT |
---|---|---|---|
デザインの特徴: | 迅速な設置と迅速なリサイクル,PD無料 | 構成要素: | テストリアクター,制御コンソール,電圧調節器キャビネット,標準電圧分割器 |
試験頻度: | 50hz/60hz | 作業サイクル: | 15分 |
テスト正確さ: | 1.5%以下ではない | 出力波形: | 良いシナス波 |
以下のための特別な: | HVまたはEHV GIS,CVTの現場試験 | 原子炉の使用方法: | スタンドアップとリサイクルのための1つのボディと水力型 |
試験基準: | IEC60060-1:2010;IEC 62271-203:2011 GISについて | ||
ハイライト: | 変容性AC共鳴試験システム,水力交流共鳴試験システム |

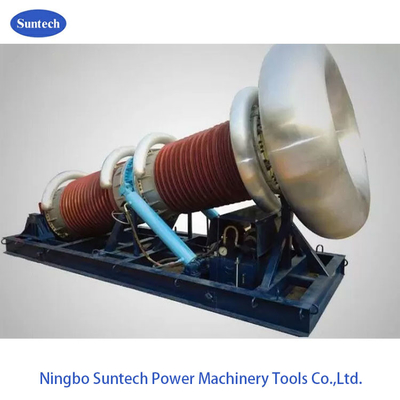

変数感应 共鳴 抵抗 電圧 テスト セット 液圧型 HV テスト セット 共鳴 テスト CVT
I. 適用:
CHX-(LYY) 液圧自動エレベーターシリーズ共鳴試験装置は,主に高電圧電気機器のAC電圧抵抗と部分放電検出に適用されます. 800KVを超えない.特に,異なるレベルのCVTと異なるレベルのHVのAC電圧耐える試験のためのフィールド校正試験に適しています..GISとGIL
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogy電気磁気特性,自動車機械と液圧トランスミッションにより,フィールドテストはより適性と効率が高くなります.
II 適用範囲
電力周波数PDフリー高圧電源で使用され,CVT角差と比率誤差のフィールド校正試験を行う.
交流電圧耐圧試験とHV.GIS,HV.GIL,HV.スイッチ,相互誘導器,電圧800KVを超えないブッシングのPD試験に使用される
III. 主要な構成要素:
IV. 強く立っていて リサイクル 図
1. 両方の原子炉のマルチタップ設計は,50Hz未満のCVTのフィールド校正によって必要な電源周波数高電圧出力を満たすことができる.
2変頻電源とマッチングして,GIS,ブレーカーなどの電気機器のAC電圧耐えるテストを完了します.
相互感電器 隔熱器 110KV~500KVの範囲
VI. 一般的な技術データ:
定数コンデンサ: 400KVA 1000KVA
定位電圧: 400KV 800KV
定位電流: 1A 2A
作業電源:単相電源 380V,50Hz/60Hz
システム品質因子の値: Q ≥ 50
作業サイクルと温度上昇: 15分間の名乗動作後,巻き込み温度上昇は ≤ 65K
騒音: ≤ 65dB
高さ: ≤ 3000m
環境温度: -25°C~45°C,相対湿度 ≤90% 凝縮物なし
サイズ:上記の図を参照
VI.アクセサリー
VII その他の典型的なモデル
モデル | 定数電圧 | 定数出力電流 | 定数出力 |
適用する (45Hzから開始) |
CHX-(LYY) -400KVA/400KV | 200KV*2 | 2A@200KV | 400KVA | 132KV以下のGISクラス |
1A@400KV | 132KV以下のCVTクラス | |||
CHX-(LYY) -800KVA/400KV | 200KV*4 | 4A@200KV | 800KVA | 132KV以下のGISクラス |
2A@400KV | 132KV以下のCVTクラス | |||
CHX-(LYY) -800KVA/400KV,800KV | 400KV*2 | 2A@400KV | 800KVA | 400KV以下のGISクラス |
1A@800KV | 400KV以下のCVTクラス | |||
CHX-(LYY) -1600KVA/400KV,800KV | 400KV*4 | 4A@400KV | 1600KVA | 400KV以下のGISクラス |
2A@800KV | 400KV以下のCVTクラス | |||
特別要求は注文でできます |
